LUC3系列远程IO用户手册（PR03 20260309 1.0.0）-2026.3.9.pdf - 第44页
LUC3 系列远程 IO 用户手册 4. 使用案例 37 方式 2 ：自动扫描识 别 在配置添加 “ EtherCA T Master SoftMotion ” 后， 登录设备后退 出， 右击 “ EtherCA T Master SoftMotion ” - “扫描设备 ”，选择扫描 到的从站设备， 点击“复制到工 程中”，关闭弹窗。 4 ）模块参数设置 在启动参数界面 设置模块输入、输出点控 制逻辑等参数。
LUC3 系列远程 IO 用户手册 4. 使用案例
36
②添加 LUC3-16X16YT
方式 1：手动添加
右击“EtherCAT Master SoftMotion”-“添加设备”，在“添加设备”配置弹窗选择 LUC3-16X16YT
模块，点击“添加设备”。
LUC3 系列远程 IO 用户手册 4. 使用案例
37
方式 2：自动扫描识别
在配置添加“EtherCAT Master SoftMotion”后，登录设备后退出，右击“EtherCAT Master SoftMotion”
-“扫描设备”，选择扫描到的从站设备，点击“复制到工程中”，关闭弹窗。

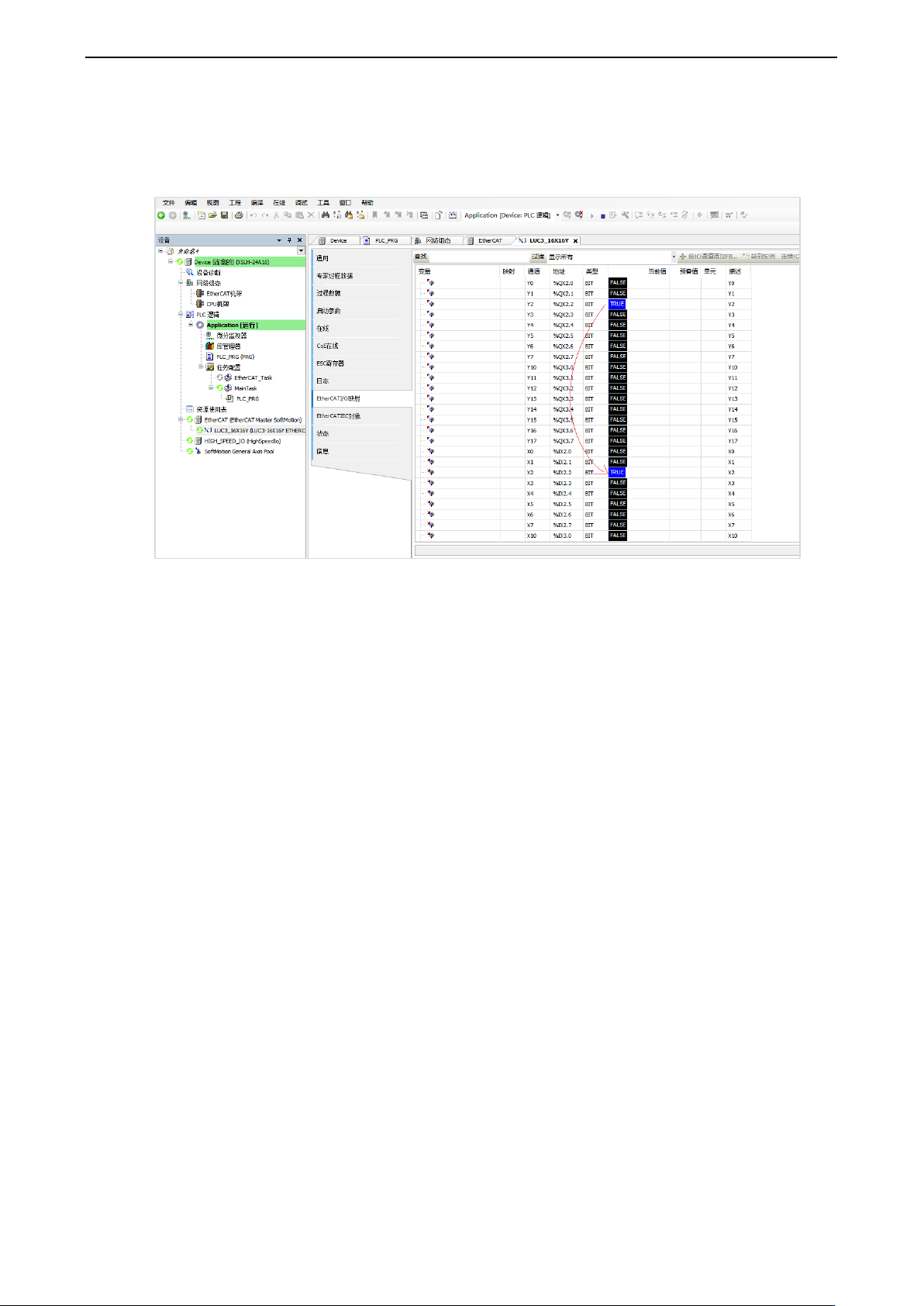

4）模块参数设置
在启动参数界面设置模块输入、输出点控制逻辑等参数。
LUC3 系列远程 IO 用户手册 4. 使用案例
38
5）控制使用展示
硬件已将模块本身的 Y2 输出端子接到 X2 输入端子，因此置位 Y2 端子使其输出，可以看到 X2
端子接收到信号输入。
