LUC3 系列远程 IO 用户手册 4. 使用案例 38 5 ）控制使用展示 硬件已将模块本 身的 Y2 输出端子接到 X2 输入端子，因 此置位 Y2 端子使其输出，可 以看到 X2 端子接收到信号 输入。
LUC3 系列远程 IO 用户手册 4. 使用案例
37
方式 2：自动扫描识别
在配置添加“EtherCAT Master SoftMotion”后，登录设备后退出，右击“EtherCAT Master SoftMotion”
-“扫描设备”，选择扫描到的从站设备，点击“复制到工程中”，关闭弹窗。
4）模块参数设置
在启动参数界面设置模块输入、输出点控制逻辑等参数。
LUC3 系列远程 IO 用户手册 4. 使用案例
38
5）控制使用展示
硬件已将模块本身的 Y2 输出端子接到 X2 输入端子，因此置位 Y2 端子使其输出，可以看到 X2
端子接收到信号输入。
LUC3 系列远程 IO 用户手册 4. 使用案例
39
4.1.3 欧姆龙 NX502 机型带 LUC3-16X16YT
1）物理连接
欧姆龙 NX502-1500 控制器的 EtherCAT 口与 LUC3-16X16YT 的 IN 口连接；输入端采用 NPN 的
连接方式，与输出端共用一个 24V 电源，将模块本体 Y2 输出端子接到 X2 输入端子。

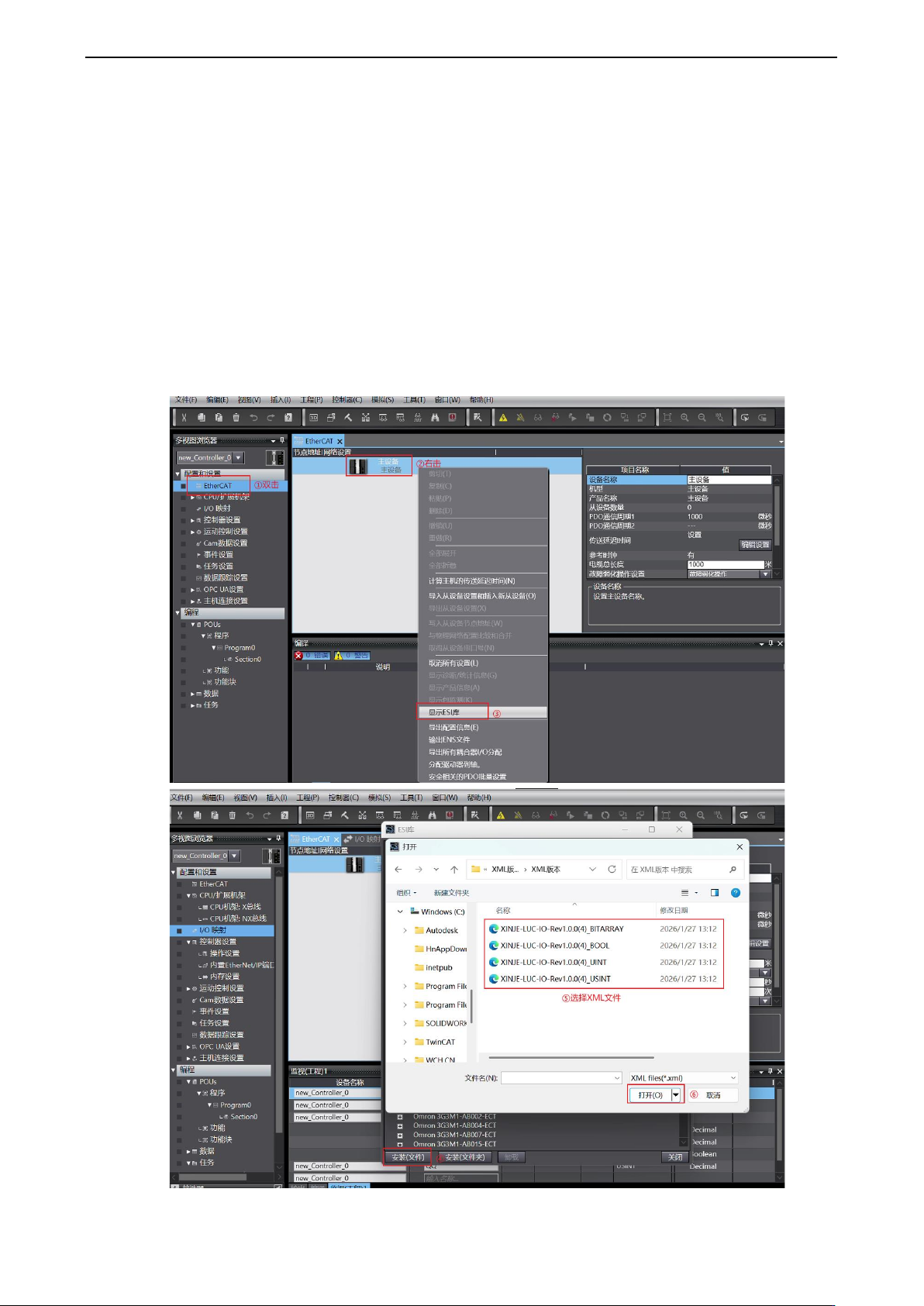

2）配置文件导入
打开 Sysmac Studio 软件，双击“EtherCAT”打开配置界面，右击配置界面“主设备”，选择“显
示 ESI 库”，打开 ESI 库，点击“安装文件”，选中相应文件，点击“打开”即可安装添加。
