LUC3 系列远程 IO 用户手册 3. 数字量模块单元 16 ⚫ LUC3-16X16(P)YT 含义 输入端子 （左上） 输入端子排布 含义 输入端子 （右上） CH0 X0 CH8 X1 0 CH1 X1 C H9 X1 1 CH2 X2 CH10 X12 CH3 X3 CH1 1 X13 CH4 X4 CH12 X14 CH5 X5 CH13 X15 CH6 X6 CH14 X16 CH7 X7 CH15 X17 SS 0 S/…
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
15
3.7 LUC3-nXmYT/R
3.7.1 模块功能介绍
型号
功能说明
LUC3-8X8YT
8 通道数字量双极性输入；
8 通道数字量 NPN 晶体管输出
LUC3-8X8PYT
8 通道数字量双极性输入；
8 通道数字量 PNP 晶体管输出
LUC3-16X16YT
16 通道数字量双极性输入；
16 通道数字量 NPN 晶体管输出
LUC3-16X16PYT
16 通道数字量双极性输入；
16 通道数字量 PNP 晶体管输出
LUC3-24X8YT
24 通道数字量双极性输入；
8 通道数字量 NPN 晶体管输出
LUC3-16X12YR
16 通道数字量双极性输入；
12 通道数字量继电器输出
3.7.2 端子定义&接线
3.7.2.1 端子定义
⚫ LUC3-8X8(P)YT
含义
输入端子
（左）
端子排布
含义
输出端子
（右）
CH0
X0
CH8
Y0
CH1
X1
CH9
Y1
CH2
X2
CH10
Y2
CH3
X3
CH11
Y3
CH4
X4
CH12
Y4
CH5
X5
CH13
Y5
CH6
X6
CH14
Y6
CH7
X7
CH15
Y7
SS0
S/S0
24V
24V
SS0
S/S0
0V
0V
⚫ 两个 S/S0 端子内部短接，因此输入点只能统一设置为 NPN 或 PNP 一种输入类型。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
16

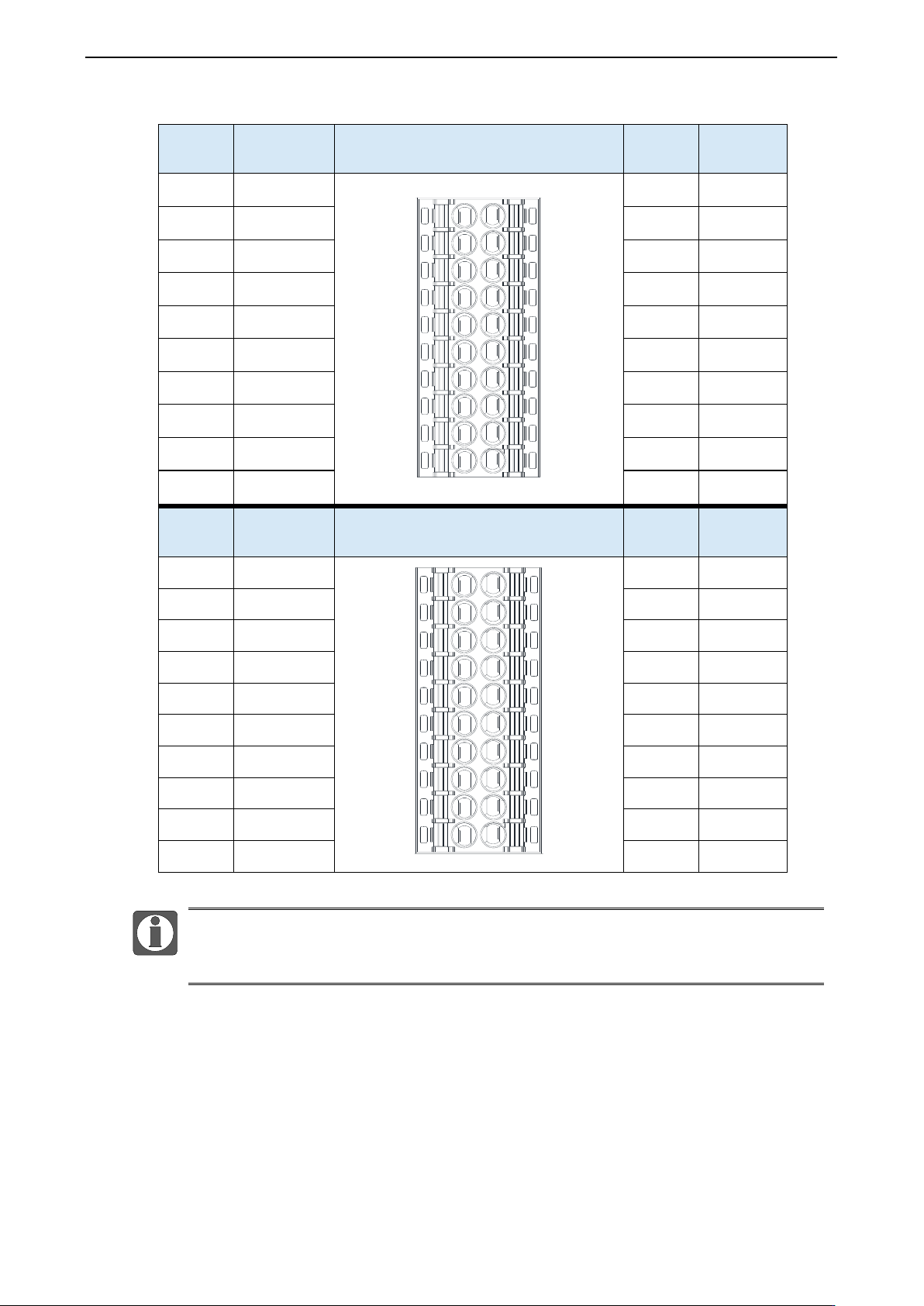

⚫ LUC3-16X16(P)YT
含义
输入端子
（左上）
输入端子排布
含义
输入端子
（右上）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
含义
输出端子
（左下）
输出端子排布
含义
输出端子
（右下）
CH16
Y0
CH24
Y10
CH17
Y1
CH25
Y11
CH18
Y2
CH26
Y12
CH19
Y3
CH27
Y13
CH20
Y4
CH28
Y14
CH21
Y5
CH29
Y15
CH22
Y6
CH30
Y16
CH23
Y7
CH31
Y17
24V
24V
24V
24V
0V
0V
0V
0V
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置为
NPN 或 PNP 一种输入类型。
⚫ 两个 24V 内部短接，两个 0V 内部短接。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
17

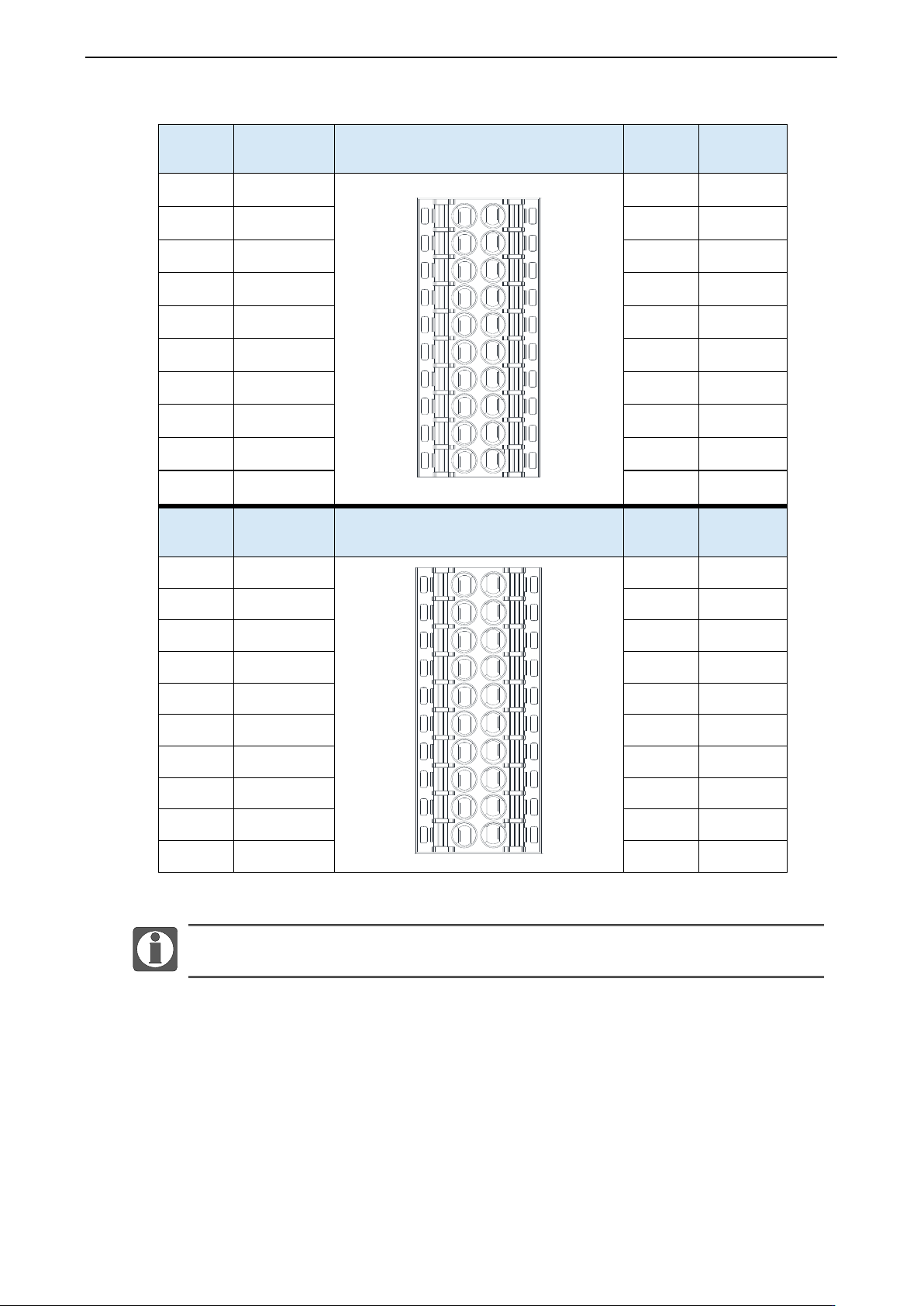

⚫ LUC3-24X8YT
含义
输入端子
（左上）
输入端子排布
含义
输入端子
（右上）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
含义
输入端子
（左下）
输入/输出端子排布
含义
输出端子
（右下）
CH16
X20
CH24
Y0
CH17
X21
CH25
Y1
CH18
X22
CH26
Y2
CH19
X23
CH27
Y3
CH20
X24
CH28
Y4
CH21
X25
CH29
Y5
CH22
X26
CH30
Y6
CH23
X27
CH31
Y7
SS2
S/S2
24V
24V
SS2
S/S2
0V
0V
⚫ 每列的 S/S0、S/S1、S/S2 两个端子各自内部短接，因此每一列输入点只能统一设
置为 NPN 或 PNP 一种输入类型。
