3.8 LUC3-mYT
3.8.1 模块功能介绍
型号
功能说明
LUC3-16YT
16 通道数字量 NPN 晶体管输出
LUC3-32YT
32 通道数字量 NPN 晶体管输出

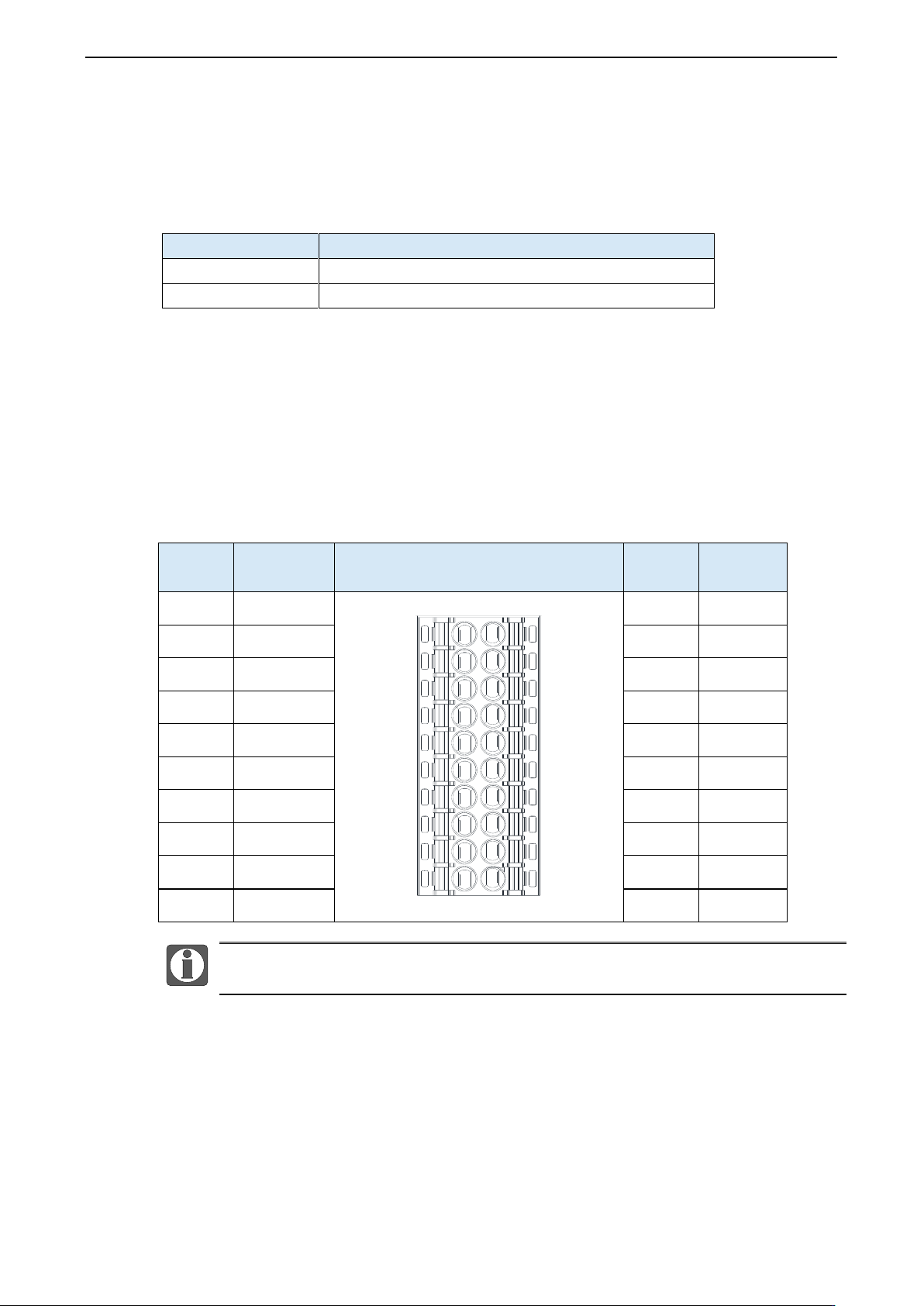

3.8.2 端子定义&接线
3.8.2.1 端子定义
⚫ LUC3-16YT
含义
输出端子
（左）
端子排布
含义
输出端子
（右）
CH0
Y0
CH8
Y10
CH1
Y1
CH9
Y11
CH2
Y2
CH10
Y12
CH3
Y3
CH11
Y13
CH4
Y4
CH12
Y14
CH5
Y5
CH13
Y15
CH6
Y6
CH14
Y16
CH7
Y7
CH15
Y17
24V
24V
24V
24V
0V
0V
0V
0V
⚫ 两个 24V 内部短接，两个 0V 内部短接。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
27

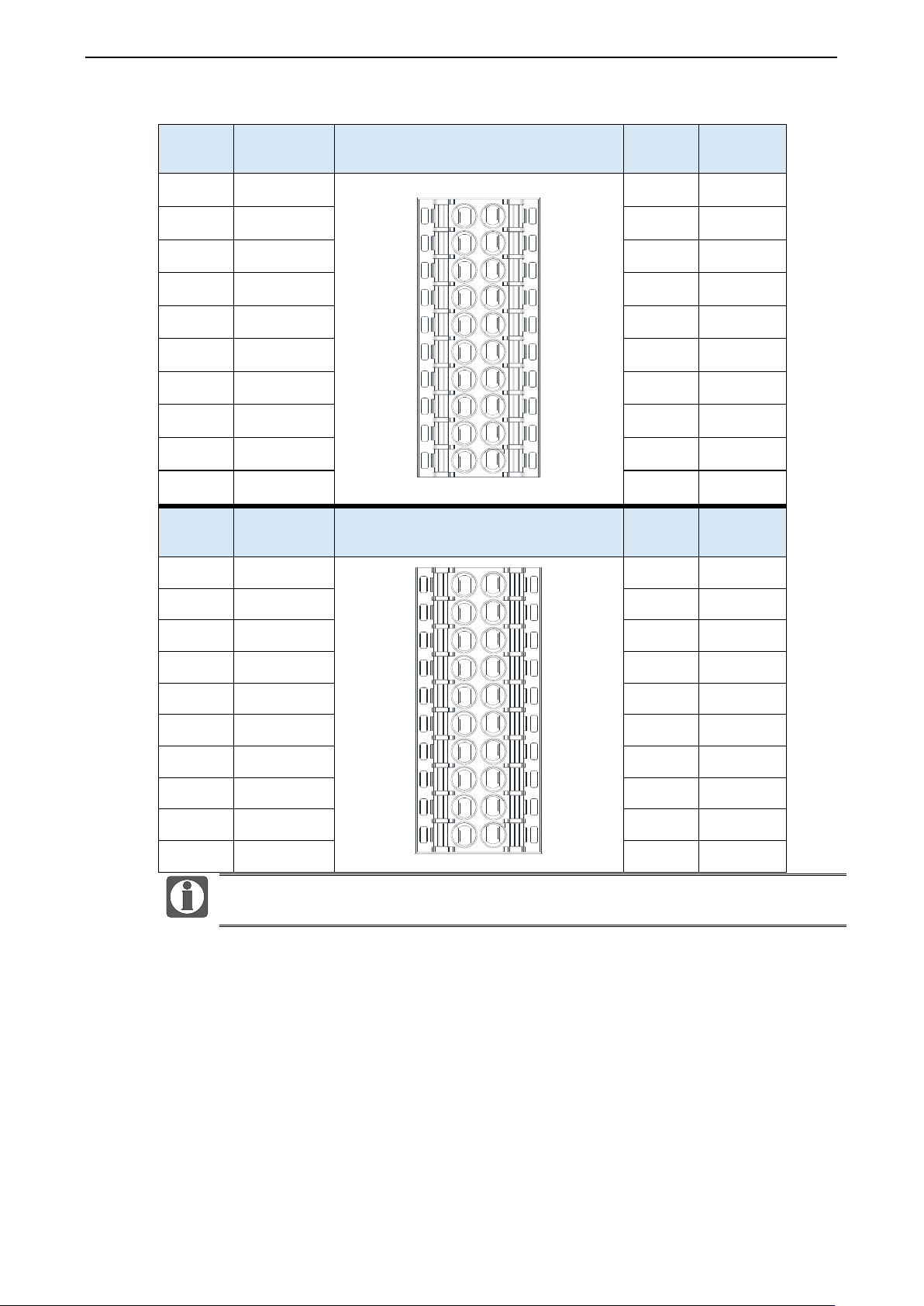

⚫ LUC3-32YT
含义
输出端子
（左上）
端子排布
含义
输出端子
（右上）
CH0
Y0
CH8
Y10
CH1
Y1
CH9
Y11
CH2
Y2
CH10
Y12
CH3
Y3
CH11
Y13
CH4
Y4
CH12
Y14
CH5
Y5
CH13
Y15
CH6
Y6
CH14
Y16
CH7
Y7
CH15
Y17
24V
24V
24V
24V
0V
0V
0V
0V
含义
输出端子
（左下）
端子排布
含义
输出端子
（右下）
CH16
Y20
CH24
Y30
CH17
Y21
CH25
Y31
CH18
Y22
CH26
Y32
CH19
Y23
CH27
Y33
CH20
Y24
CH28
Y34
CH21
Y25
CH29
Y35
CH22
Y26
CH30
Y36
CH23
Y27
CH31
Y37
24V
24V
24V
24V
0V
0V
0V
0V
⚫ 上方端子排两个 24V 内部短接，两个 0V 内部短接；
⚫ 下方端子排两个 24V 内部短接，两个 0V 内部短接。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
28

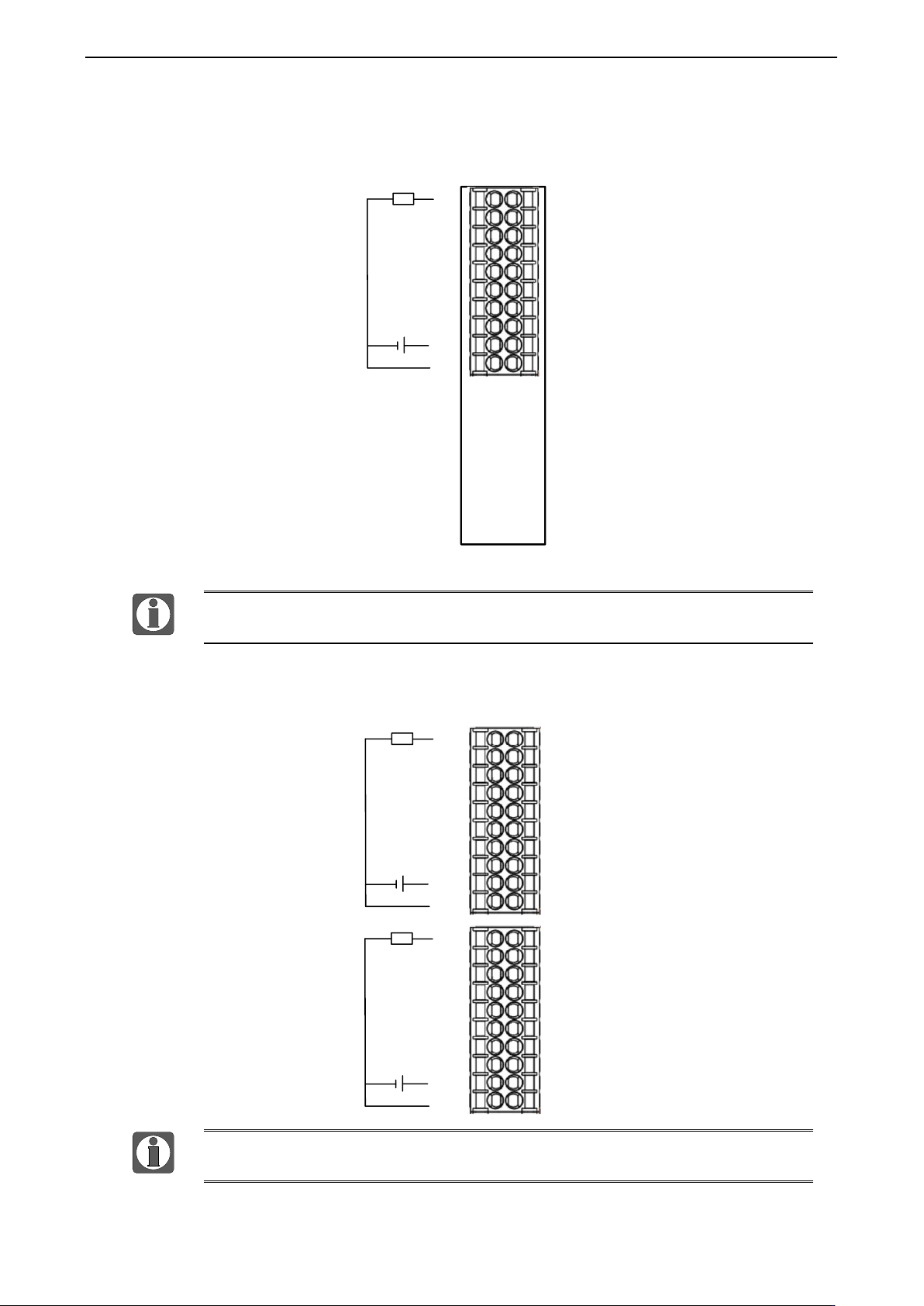

3.8.2.2 外部接线
⚫ LUC3-16YT
24V
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0V
﹢
﹣
24V
Y10
Y11
Y12
Y13
Y14
Y15
Y16
Y17
0V
⚫ 两个 24V 内部短接，两个 0V 内部短接。
⚫ LUC3-32YT
24V
Y20
Y21
Y22
Y23
Y24
Y25
Y26
Y27
0V
24V
Y30
Y31
Y32
Y33
Y34
Y35
Y36
Y37
0V
﹢
﹣
24V
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0V
﹢
﹣
24V
Y10
Y11
Y12
Y13
Y14
Y15
Y16
Y17
0V
⚫ 上方端子排两个 24V 内部短接，两个 0V 内部短接；
⚫ 下方端子排两个 24V 内部短接，两个 0V 内部短接。
