LUC3 系列远程 IO 用户手册 4. 使用案例
31
4. 使用案例
4.1 数字量模块使用案例
4.1.1 信捷 XDH 机型带 LUC3-16X16YT
1）物理连接
信捷 XDH-30A16-E 控制器的 EtherCAT 口与 LUC3-16X16YT 的 IN 口连接；输入端采用 NPN 的
连接方式，与输出端共用一个 24V 电源，将模块本体 Y2 输出端子接到 X2 输入端子。
2）配置文件导入
打开 XDPPro 软件，双击左侧工程栏“EthercatMaster”打开 Ethercat 参数配置界面，右击左上角
主站配置下的“PLC Master”选择“添加设备”打开“设备库”弹窗，点击“导入设备”选择文
件存储路径，选中相应文件，点击“打开”即可安装添加。
LUC3 系列远程 IO 用户手册 4. 使用案例
32
3）软件配置中添加 LUC3-16X16YT
方式 1：手动添加
双击左侧工程栏“EthercatMaster”打开 Ethercat 参数配置界面，右击左上角主站配置下的“PLC
Master”选择“添加设备”打开“设备库”弹窗，在此弹窗内选择 LUC3-16X16Y 模块，点击添
加，将模块添加到左侧从站配置中。
方式 2：自动扫描识别
双击左侧工程栏“EthercatMaster”打开 Ethercat 参数配置界面，点击扫描，自动识别连接从站设备。

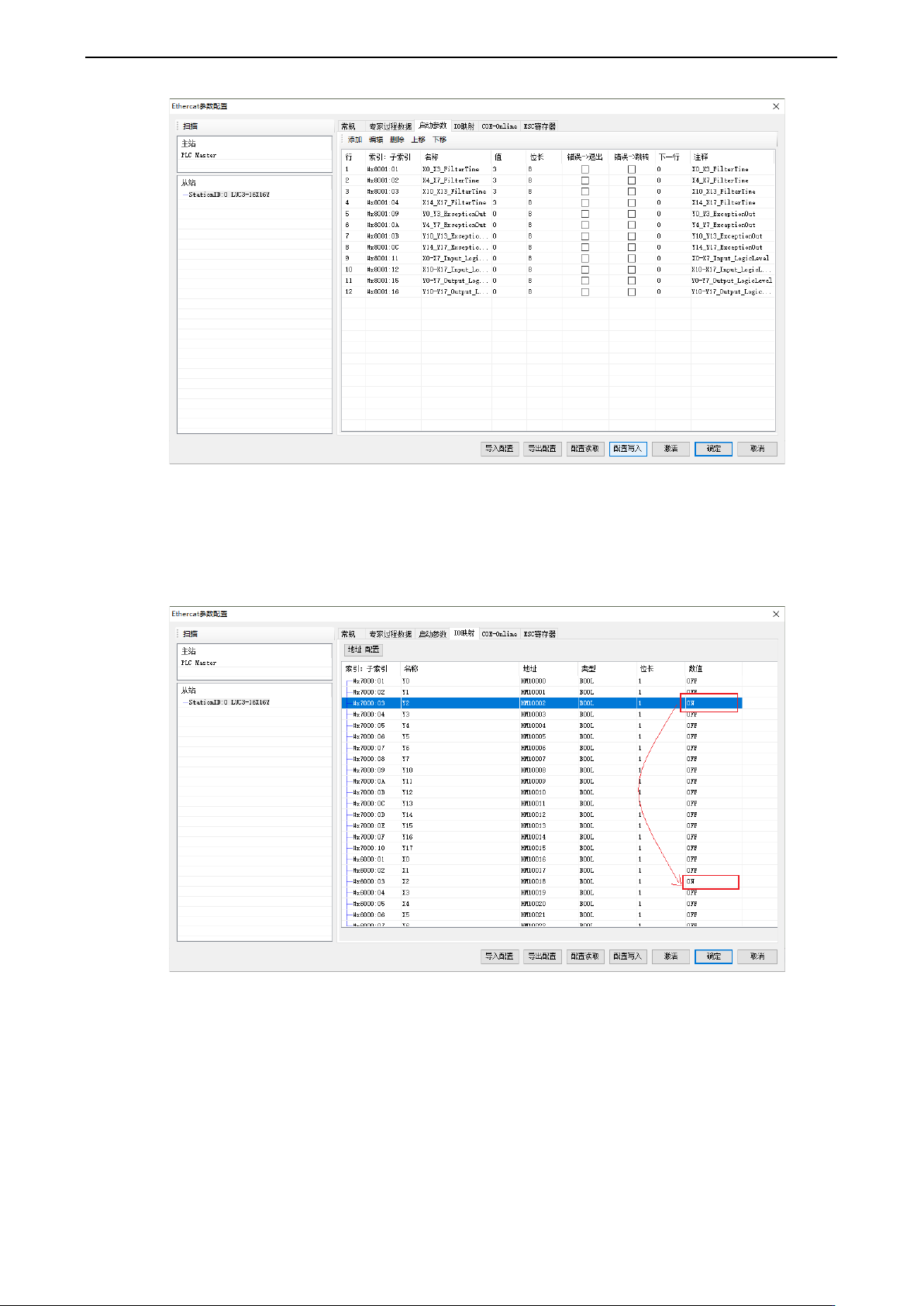

4）模块参数设置
在启动参数界面设置模块输入、输出点控制逻辑等参数。设置完成后点击“配置写入”-“激活”，
保证从站状态机变为 OP 即可正常使用。
LUC3 系列远程 IO 用户手册 4. 使用案例
33
5）控制使用展示
硬件已将模块本身的 Y2 输出端子接到 X2 输入端子，因此置位 Y2 端子使其输出，可以看到 X2
端子接收到信号输入。
