3 技术数据 《用户手册》 SIPLACE CA- 系列 3.7 贴片头 使用软件版本 SC.708.0 或更新 2014 年 12 月 版 简体中文 148 3.7.2 SIPLACE MultiS tar 3 图 3.7 - 4 SIPLACE MultiStar - 前视图，功能组第 1 部 分 (1) 带有 12 个段位器的星形轴 (2) 带有集成 DP 驱动装置的段位器 (3) 星形驱动的力矩马达 (4) 中部分配器板 (5)…
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.7 贴片头
147
3.7.1.4 技术数据
3
3.7.1.5 元件抛料仓传感器
3

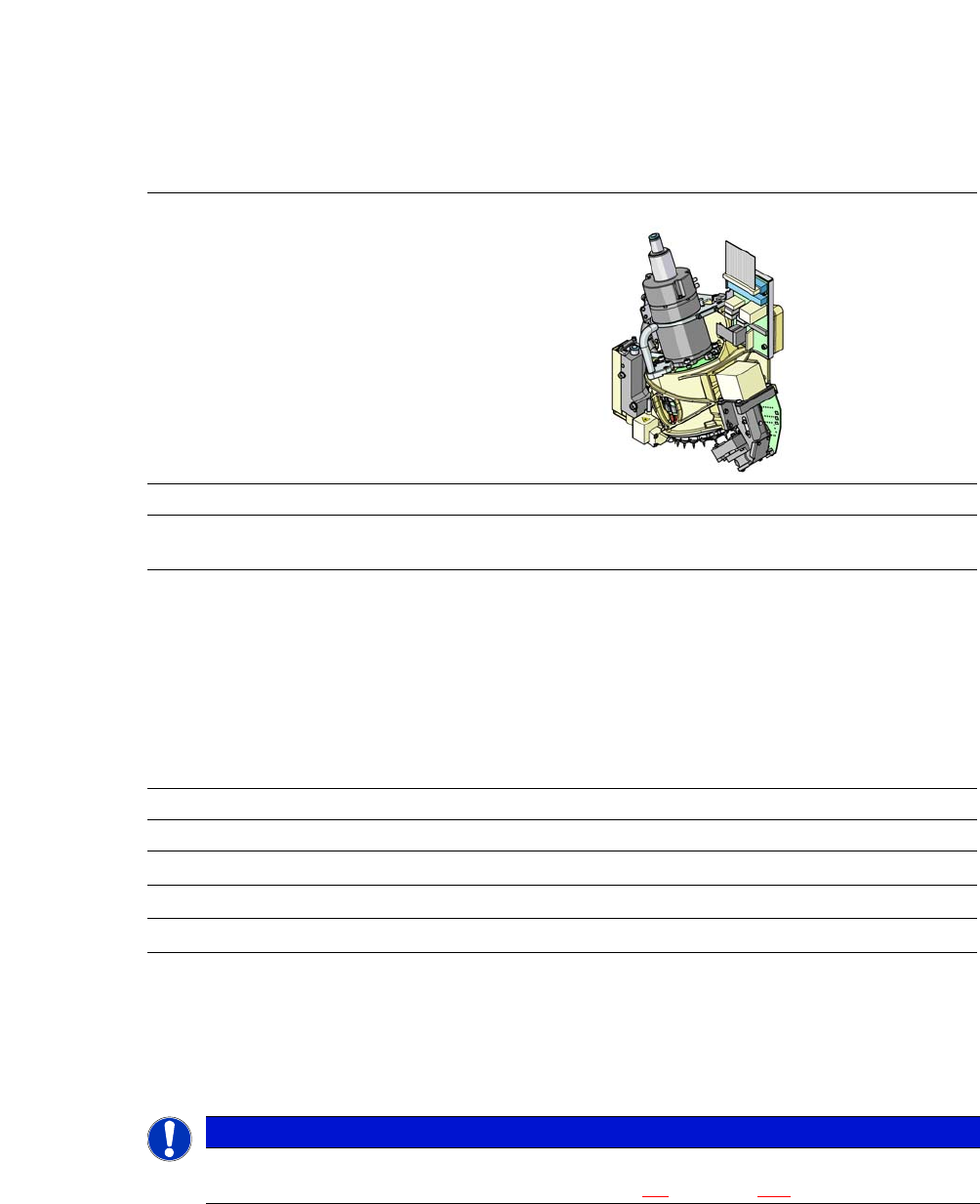

SIPLACE SpeedStar (C&P 20 M)
带 41 型元件相机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
03015 到 2220、Melf、SOT、
SOD、裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
0.08 mm
0.03 mm
0.10 mm
0.05 mm
0.3 mm x 0.15 mm
6 mm x 6 mm
1 g
可编程下放力 1.5 - 4.5 N
吸嘴类型 10xx、11xx、12xx
X/Y 精确度 （SMT） ± 20 µm / 3σ
X/Y 精确度 (CA)
*b
*)b 贴装处理中为 10µm 有 3σ。eWLB 选件可根据要求提供。
± 10 µm / 3σ
角度精确度 ± 0.2° / 3σ
请注意
在一个没有 SWS 的装配位置上使用 SIPLACE SpeedStar （C&P20 M）贴片头时，我们
建议您安装元件弃置箱的可选装传感器。（另见第 8.2
部分，第 465 页）
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.7 贴片头 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
148
3.7.2 SIPLACE MultiStar
3
图 3.7 - 4 SIPLACE MultiStar - 前视图，功能组第 1 部分
(1) 带有 12 个段位器的星形轴
(2) 带有集成 DP 驱动装置的段位器
(3) 星形驱动的力矩马达
(4) 中部分配器板
(5) 12 DP 驱动装置的控制板
(6) 位于拾取 / 贴片以及保持电路中的吹气电磁阀吸嘴的压缩空气连接
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.7 贴片头
149
3
图 3.7 - 5 SIPLACE MultiStar - 前视图，功能组第 2 部分
(1) 元件相机 C&P，类型 30
(2) 星形驱动的力矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
