《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.1 SIPLACE X- 系列的 X 供料器模块
401
7.1.2.8 44 mm X 料带供料器模块
7

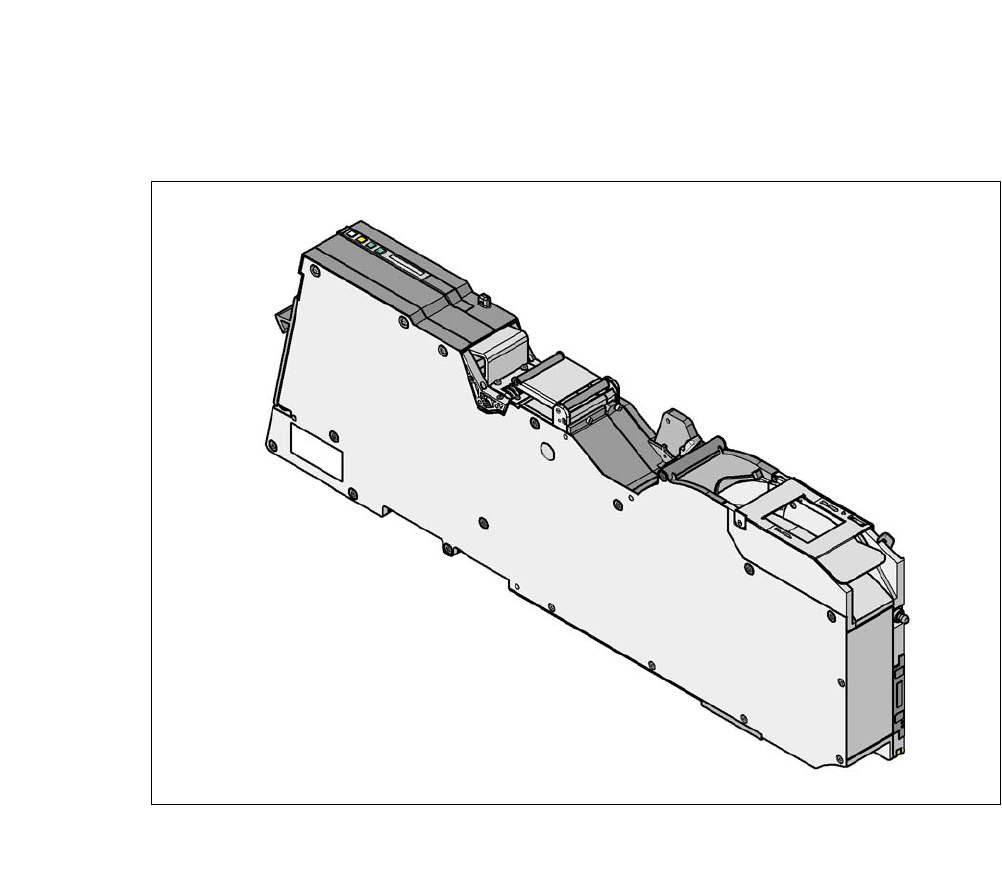

图 7.1 - 10 44 mm X 料带供料器模块
7
7
7
7
44 mm X 料带供料器模块 物件号：00141275-xx
带接合传感器的 44 mm X 料带供料器模块 物件号：00141295-xx
宽度 58.0
占据的供料器模块位置 5
传送导轨增量 从 4 mm 到 52 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
设备中预设供料器模块的更换时间 ≤ 8 秒
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
402
7.1.2.9 56 mm X 料带供料器模块
7
图 7.1 - 11 56 mm X 料带供料器模块
7
7
7
56 mm X 料带供料器模块 物件号：00141276-xx
带接合传感器的 56 mm X 料带供料器模块 物件号：00141296-xx
宽度 69.8
占据的供料器模块位置 6
传送导轨增量 从 4 mm 到 64 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
设备中预设供料器模块的更换时间 ≤ 8 秒
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.1 SIPLACE X- 系列的 X 供料器模块
403
7.1.2.10 72 mm X 料带供料器模块
7
图 7.1 - 12 72 mm X 料带供料器模块
7
7
7
72 mm X 料带供料器模块 物件号：00141277-xx
带接合传感器的 72 mm X 料带供料器模块 物件号：00141297-xx
宽度 81.6
占据的供料器模块位置 7
传送导轨增量 从 4 mm 到 80 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
设备中预设供料器模块的更换时间 ≤ 8 秒
