《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 7.3 SIPLACE X 系列废料带滑槽 427 7.3 SIPLACE X 系列废料带滑槽 7 图 7.3 - 1 SIPLACE X- 系列 COT 插入件的废料带滑槽 根据 PCB 传送导轨高度， 可对废料带滑槽的长度进行设置， 使料带碎片可以直接被转移到料 车的 抛料容器中。 7 请注…
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.2 SIPLACE X- 系列元件料车 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
426
7.2.7.2 最大料带卷盘直径与 PCB 传送导轨高度的关系
7
7
不含附加料带卷盘的支座 含附加料带卷盘的支座
元件料车 PCB
传送导轨的高度
料带卷盘的直径 料带卷盘的直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
请注意
使用芯轴
SIPLACE X- 系列元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.4 废料带滑槽 - SIPLACE X- 系列元件料车装卸单元 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
428
7.4 废料带滑槽 - SIPLACE X- 系列元件料车装卸单元
7.4.1 料带插袋高度最高到 12 mm 的分隔板
在标准版本中，废料带通道可将最大袋高为 12 mm 的元件料带导入到气动料带切割器中。
7

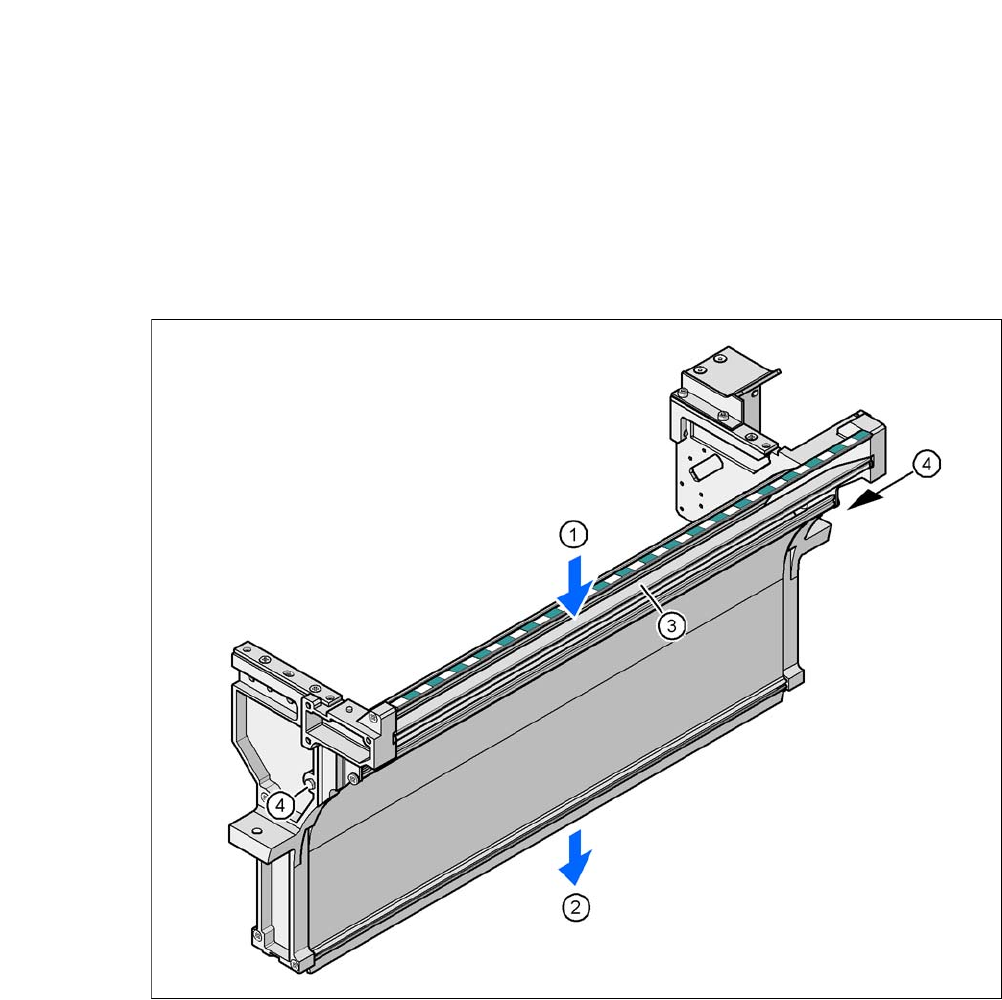

图 7.4 - 1 SIPLACE X 系列废料带滑槽
(1) 废料带入口槽
(2) 位于气动料带切割器上方的废料带出口槽
(3) 小于 12 mm 的料带的分隔板 （若料带尺寸大于 12 mm，可拆卸）
(4) DIN 93384 螺丝 - M4x20，2x
