《用户手册》 SIPLACE CA- 系列 3 技术数据 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 3.8 电气和气动连接 163 3.8.3 SWS 上的电气和气动连接 3 图 3.8 - 3 SWS 上的电气和气动连接 3 3 3 (1) 测量压缩空气供给的压力计 (2) 电压供应 (3) 与 SIPLACE 贴片 机的通讯 (4) CAN 总线 (5) 压缩空气连接 （改装型适配虚拟连接器 [0…
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.8 电气和气动连接 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
162
3.8.2 贴片机上的气动连接
图 3.8 - 2 贴片机上的气动连接
(1) 气动单元
(2) 压缩空气软管的连接耦合
(3) 截止阀
(4) 气动软管卡槽
3
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
切勿在压缩空气线路依然处于加压状态时断开缩空气线路。
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.8 电气和气动连接
163
3.8.3 SWS 上的电气和气动连接
3
图 3.8 - 3 SWS 上的电气和气动连接
3
3
3
(1) 测量压缩空气供给的压力计 (2) 电压供应
(3) 与 SIPLACE 贴片机的通讯 (4) CAN 总线
(5) 压缩空气连接 （改装型适配虚拟连接器
[03011592-01]）
(6) LAN1
(7) LAN2
请注意
如果没有安装此单元，SWS 的连接点将很容易被接触到。
2
1
3
4
5
6
7
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.9 贴片机上的控制部件 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
164
3.9 贴片机上的控制部件
3.9.1 控制部件和显示装置
3

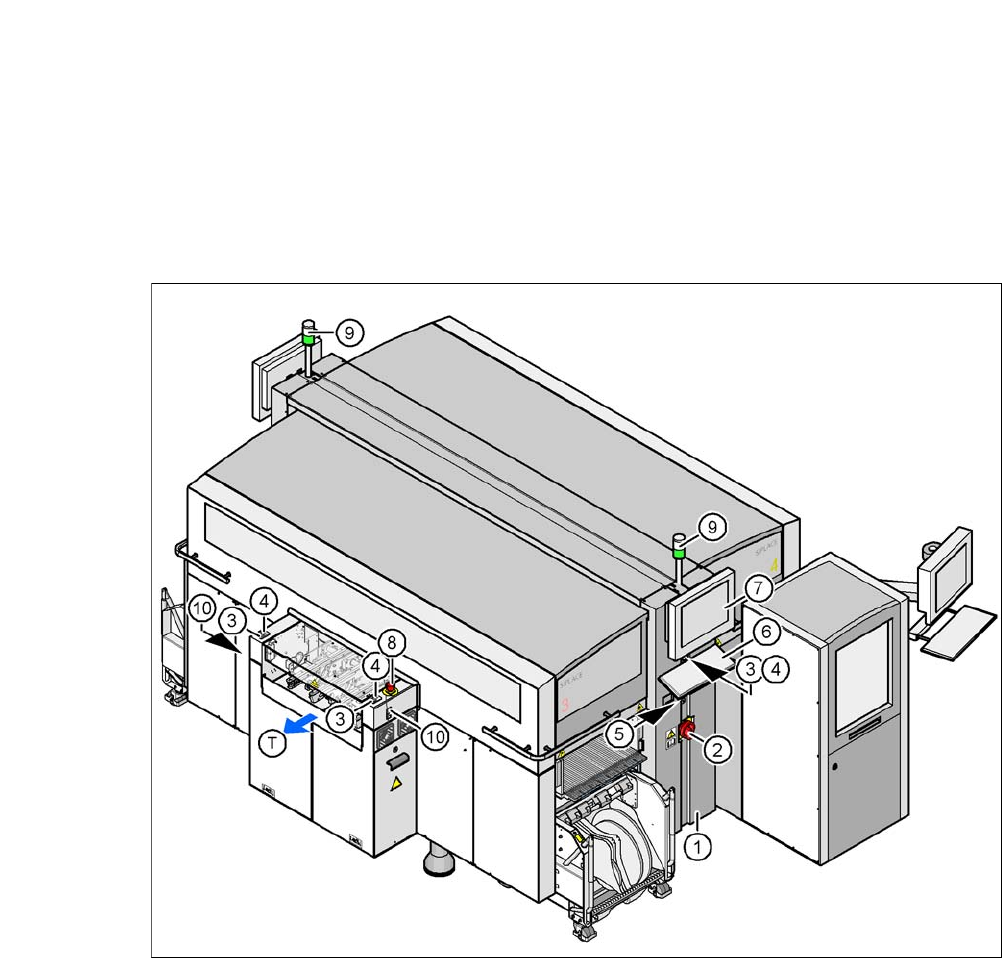

图 3.9 - 1 控制部件和显示装置
(1) 电源侧的操作员面板 (7) LCD 触摸屏
(2) 主开关 (8) EMERGENCY STOP （急停）按钮
(3) Stop （停止）按钮 （黑色） (9) 指示灯
(4) Start （启动）按钮 （白色） (10) 装入和卸出料车的按钮
(5) 元件计数器
(6) 键盘 (T) PCB 传送方向
