《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.7 配置供料器模块
363
6.7 配置供料器模块
6.7.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
6.7.2 拆卸转换料台上的 X 供料器模块
6
图 6.7 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示装置
(3) LCD 显示屏
(4) 锁定 X 供料器模块的插销
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.7 配置供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
364
待机时，如果在当前设置中已包含了此 X 轴供料器模块，那么状态显示灯 （图 6.7 - 1
中的物件
2）将亮起绿色。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
已用插销将 X 供料器模块锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块
的程序如下：
按压移除握柄 （图 6.7 - 1 中的物件 1）。移除握柄弹出，同时关闭状态显示灯。
等待大约 1 秒钟，直到固定锁 （图 6.7 - 1 中的物件 4）放开供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将
再次被锁住。状态显示灯将亮起红色，同时在 LCD 显示屏的信息会是 “ 握柄 --->>” （图
6.7 - 1
中的物件 3）。
再次啮合移除握柄。如果当前设置中包含了此 X 供料器模块，则状态显示灯亮起绿色，
且料槽编号和增量将再次出现在 LCD 显示屏上。
再次下压移除握柄 （图 6.7 - 1 中的物件 1）然后将供料器模块拉出转换料台。
6.7.3 使用元件料车上的 X 供料器模块 （X- 系列）
6.7.3.1 使用前检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻敲料膜摇杆 （图 6.7 - 2 中的物件 2）以确保它不会发粘。
检查拾取窗口 （图 6.7 - 2 中的物件 3）周围的区域内是否有遗落的元件。
6
将控制杆略微向前下压 （图 6.7 - 2 中的物件 4）以打开拾取窗口 （图 6.7 - 2 中的物件
3）。这将轻微提升拾取窗口。
6
清除拾取窗口下的任何遗落元件。
通过将控制杆 （物件 4）推回起始位置关闭拾取窗口 （物件 4）。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
6
请注意
将元件摇出供料器模块之前，先清空元件弃置舱 （图 6.7 - 2 中的物件 5）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。
《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.7 配置供料器模块
365
如果移除握柄 （物件 1）仍然位于突出位置，请将其锁定。
6

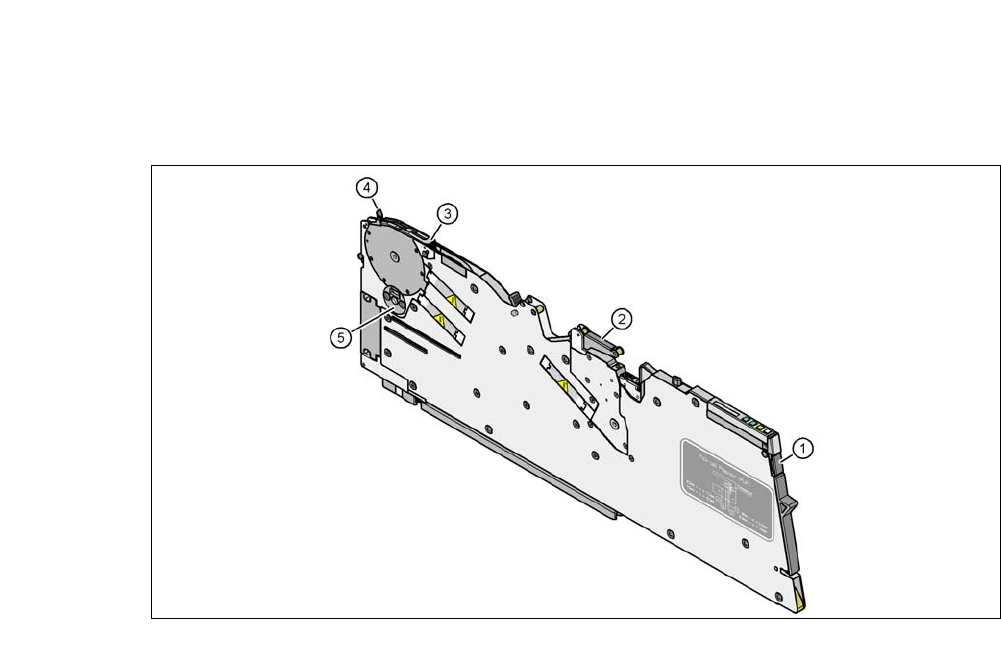

图 6.7 - 2 使用前检查 X 供料器模块
(1) 移除握柄 (2) 盖箔摇杆
(3) 拾取窗口 (4) 抬升和锁定拾取窗口的控制杆
(5) 元件弃置舱
