《用户手册》 SIPLACE CA- 系列 6 设备上的作业 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 6.6 执行一次目视检查 361 6.6.5 在料带容器中插入分隔板 分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，则分隔板的芯轴 凹槽应对着上方 （请参阅图 6.6 - 3 中的物件 4） 。 如果您不使用芯轴， 那么分隔板的 倒圆角 边 缘就会对着上方 （请参阅图 6.6…
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.6 执行一次目视检查 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
360
6.6.4 附加料带卷盘的支座 （X- 系列）
6

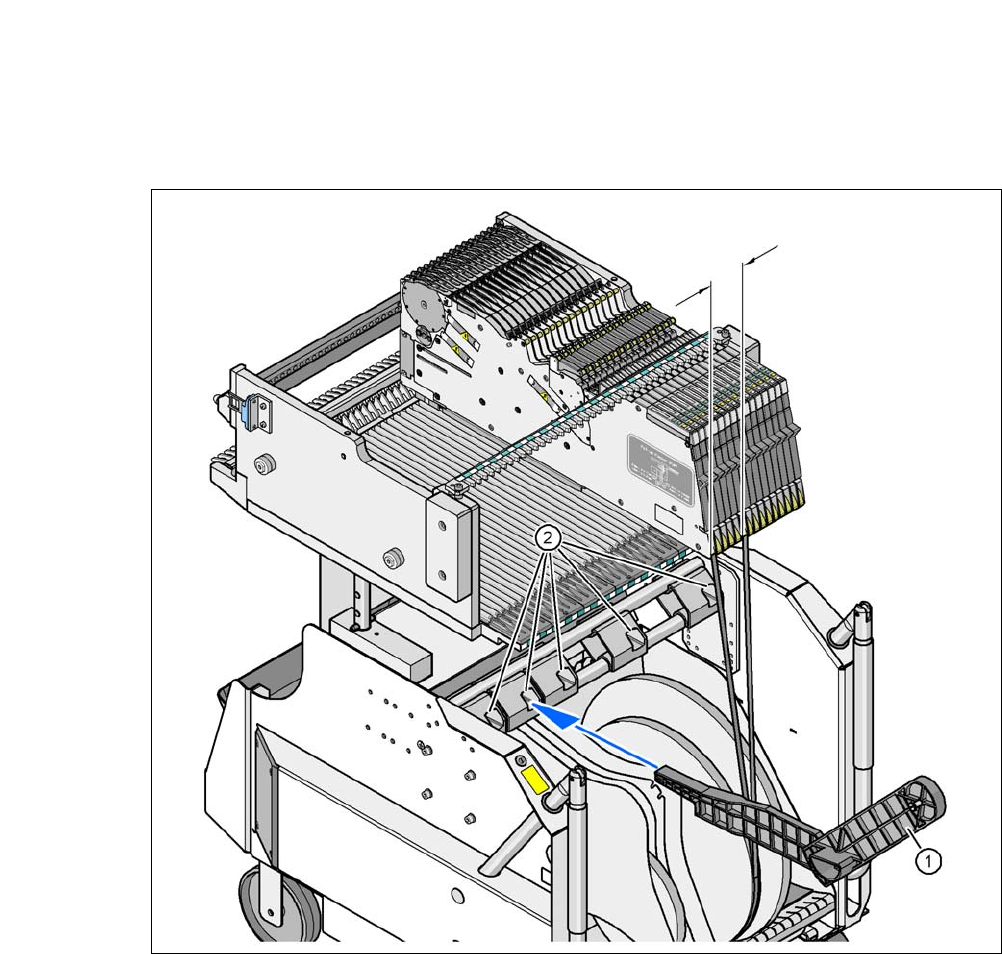

图 6.6 - 2 附加料带卷盘的支座 （X- 系列）
(1) 附加料带卷盘的支座 [00141217-xx]
(2) 支撑件的安装器件
6
如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列供料器模块可以毫无问题地处
理元件料带。如果预定义设置无法保持所允许的最大偏移值，那么我们建议您使用安放一个额外
料带卷盘的支座 （物件 1）。只需将支座插入保持器中，然后将其推到小于最大许可数值 60 mm
的位置即可。元件料车一共有 5 个保持器。每个料带卷盘支座可以安放两个料带卷盘，也就是说
最多可以在料带容器上方安放十个 15 英寸 （381 mm）的卷盘。
最多 60 mm
《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.6 执行一次目视检查
361
6.6.5 在料带容器中插入分隔板
分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，则分隔板的芯轴
凹槽应对着上方（请参阅图 6.6 - 3
中的物件 4）。如果您不使用芯轴，那么分隔板的
倒圆角
边
缘就会对着上方 （请参阅图 6.6 - 3
中的物件 5）。
按照图 6.6 - 3 中所示插入分隔板，并记住料带容器的最小分格是 2x 的分格。 这将有助于避
免发生贴片错误。
检查分隔板是否已啮合在三个导轨的同一个位置上。否则，分隔板会发生偏移或弯曲。
6
图 6.6 - 3 料带容器中的分隔板
(1) 分隔板的导轨
(2) 废料带容器
(3) 料带容器
(4) 使用芯轴时分隔板的位置
(5) 未使用芯轴时分隔板的位置
(6) 料带卷盘的滑动支撑件
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.6 执行一次目视检查 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
362
6.6.6 为大料带卷盘使用芯轴
6
6
图 6.6 - 4 SIPLACE X- 系列元件料车，带料带容器和芯轴
(1) 元件料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （缩放）
6
请注意
使用芯轴
SIPLACE X- 系列元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
