2 操作安全 《用户手册》 SIPLACE CA- 系列 2.4 激光等级 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 64 2.4 激光等级 2.4.1 一级激光 2.4.1.1 整台设备的激光等级 2 2 2.4.1.2 相机系统的激光等级 2 2.4.2 1M 级激光 不要用光学仪器直视这种激光！ 2 请注意 属于一级和 1M 级激 光的模块未被标识。 2 所有已安装的相机系统和准备 就绪可以运行的…
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.3 SWS 上的警告标签
63
2.3.6 EMERGENCY STOP （急停）按钮上的警告标签 W209
2
图 2.3 - 10 W209 [03009349-01] （每个 SWS 上的数量：1）
2
2
图 2.3 - 11 EMERGENCY STOP （急停）按钮上的警告标签 W209
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标
签 W209 被粘贴在扩展套件上，而不是在
EMERGENCY STOP （急停）按钮上的黄色
环上。
W209
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.4 激光等级 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
64
2.4 激光等级
2.4.1 一级激光
2.4.1.1 整台设备的激光等级
2
2
2.4.1.2 相机系统的激光等级
2
2.4.2 1M 级激光
不要用光学仪器直视这种激光！
2
请注意
属于一级和 1M 级激光的模块未被标识。
2
所有已安装的相机系统和准备就绪可以运行的这台设备都被分级
为“一级激光”。
此激光分级依据 DIN EN 60825-1:2001 标准。
2
下列相机系统属于 “ 一级激光 ”：
– 彩色 PCB 相机 （24 型，数字）
– 元件相机
静止元件相机 P&P，类型 33、55 x 45，数字式 （ 静止元件相
机 P&P，类型 25、16 x 16，数字式
2
下列相机系统属于 “1M 级激光 ”：
– SIPLACE SpeedStar （C&P20 M）贴片头上的 C&P 元件相机 （41 型，6
x 6）
– MultiStar 上的元件相机 C&P，类型 30、27 x 27
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.5 运输安全须知
65
2.4.3 2 级激光
下列模块属于 “ 二级激光 ”：
– 激光光障，1 号贴片区，在 PCB 传送导轨上
– 激光光障，2 号贴片区，在 PCB 传送导轨上
– PCB 条形码扫描仪
– SIPLACE SpeedStar （C&P20 M）贴片头上的元件传感器
– MultiStar (CPP) 上的元件传感器
2

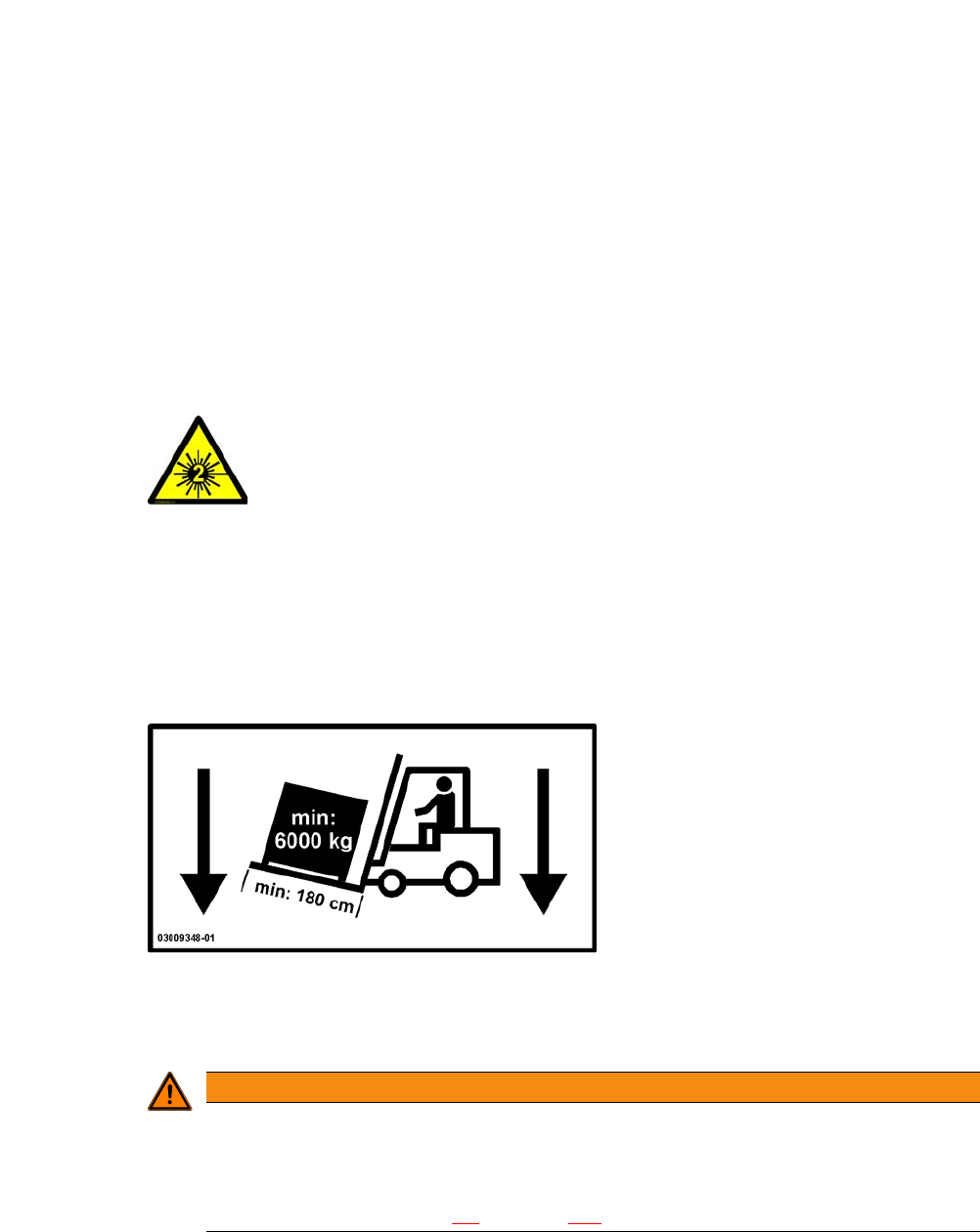

2.5 运输安全须知
2.5.1 运输贴片机
2
请使用满足以下规格要求的叉车搬运设备：
叉长：最小 1800 mm 承载能力：最少 6000 kg 货叉间的净宽度：最短 350 mm 2
2
2
激光辐射
不要直视激光束！
警告
侧倾的危险！
如叉车未到达规格要求，就会有发生侧倾的危险。
仅可使用规定的叉车进行运输。
有关运输设备的说明，见第 5.2
部分，第 253 页。
