8 Distribution des composants Notice d’exploitation SIPLACE 80 S/F/G 8.5 Conteneur de courroies (nouveau groupe) Edition 07/97 Version du l ogiciel à parti r de SR010.xx 8 - 18 NOTA Pour des grands m odule s de co urroie…
Notice d’exploitation SIPLACE 80 S/F/G 8 Distribution des composants
Edition 07/97 Version du logiciel à partir de SR010.xx 8.5 Conteneur de courroies (nouveau groupe)
8 - 17
8.5 Conteneur de courroies (nouveau groupe)
8.5.1 Généralités
On peut utiliser des courroies avec un diamètre de bobine de 15".
8.5.2 Vue d'ensemble
Fig. 8.5.1 Conteneur de courroies - Vue de dessus
- Légende de la
Fig. 8.5.1
➀
Les axes enfichables sont affectés aux modules de bandes
–
En ce qui concerne les tôles intermédiaires, écart entre les espacements divisé par deux (15,8 mm)
–
Diamètre de bobine assimilable jusqu‘à max. 15"
–
Les bobines 15" uniquement dans la fente ou le support supérieur(e) placé(e) sur les barres
–
Les cloisons de séparation sont inversement compatibles
8 Distribution des composants Notice d’exploitation SIPLACE 80 S/F/G
8.5 Conteneur de courroies (nouveau groupe) Edition 07/97 Version du logiciel à partir de SR010.xx
8 - 18
NOTA
Pour des grands modules de courroies (> 5"), il faut utiliser les axes enfichables afin de garantir la sécurité du
fonctionnement des convoyeurs.
Fig. 8.5.2 Conteneur de courroies - Vue de coté (avec courroie)
Notice d’exploitation SIPLACE 80 S/F/G 8 Distribution des composants
Edition 07/97 Version du logiciel à partir de SR010.xx 8.6 Changeur de plateaux alvéolés
8 - 19
8.6 Changeur de plateaux alvéolés
8.6.1 Synoptique

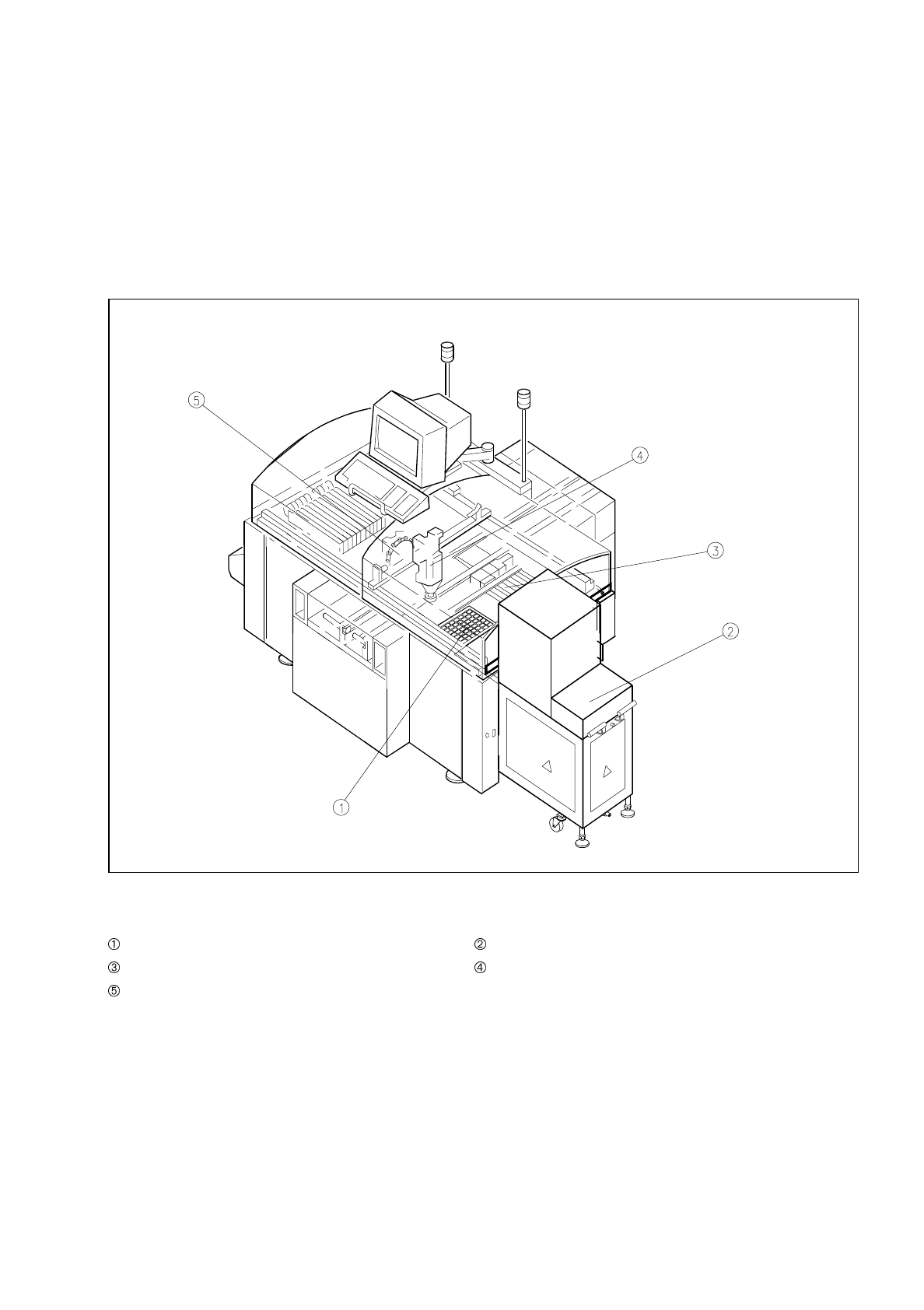

Fig. 8.6.1 Changeur de plateaux alvéolés incorporé à la SIPLACE 80F3
Légende de
Fig. 8.6.1
Changeur de plateaux alvéolés, emplacement 1 Changeur de plateaux alvéolés
Emplacement 2 Tête IC
Tête révolver
