Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance Edition 07/97 Version du logiciel à partir de SR.010. xx 9.5 Tête revolver avec version de segments 2 (nouveau logement des pipe ttes) 9 - 49 Fig. 9.5.4 Disposition: s…
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.5 Tête revolver avec version de segments 2 (nouveau logement des pipettes) Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 48

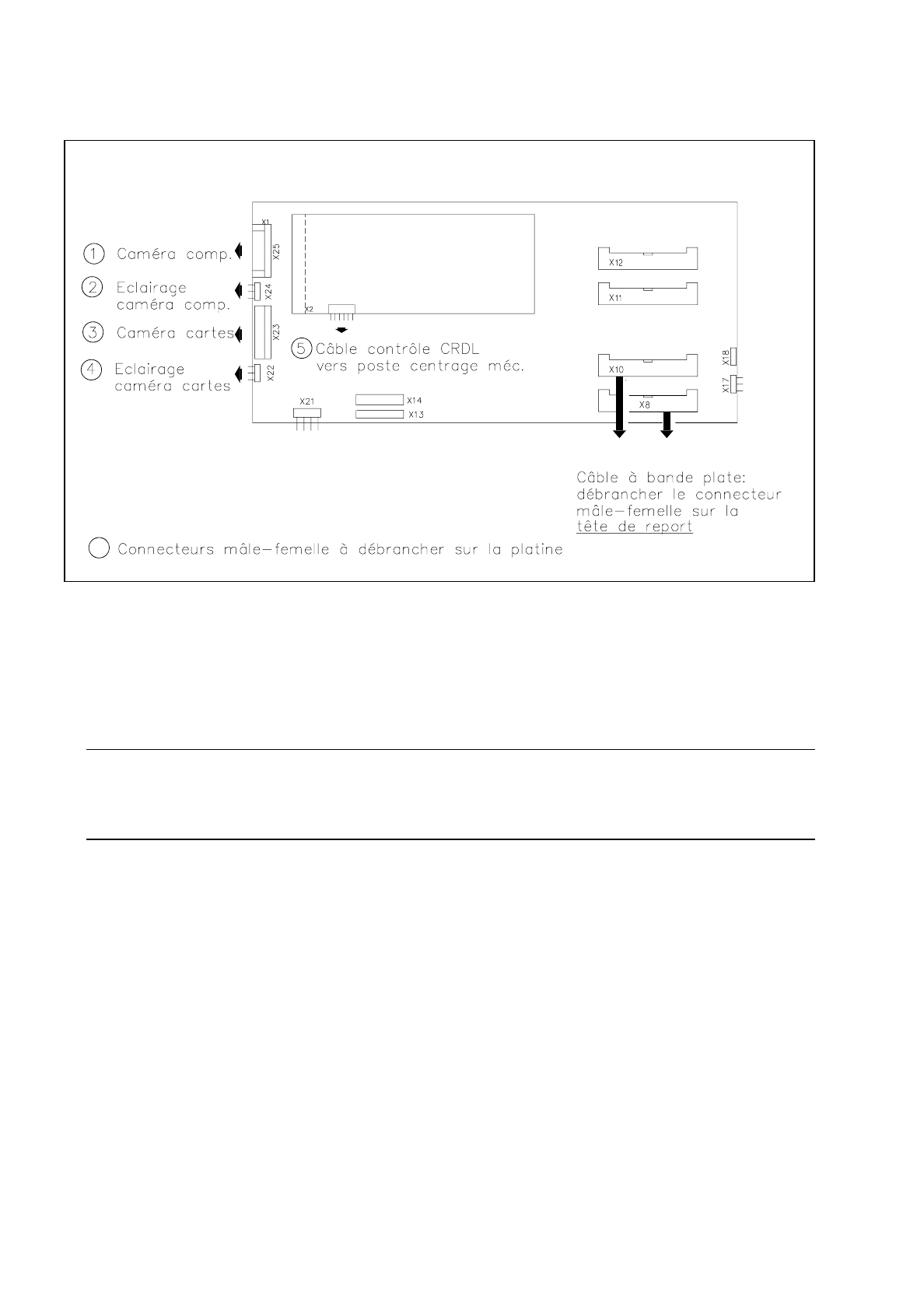

Fig. 9.5.3 Platine de transfert petit axe et platine de la tête de contrôle CRDL: débrancher connecteurs mâle-femelle
●
Retirez les deux connecteurs mâle-femelle des câbles à bande plate à l'avant de la tête de report (voir
illustration 9.5.3).
●
Démontez le couvercle lumineux de la tête de report : desserrer 2 vis à tête à six pans creux M3 et sortir le
couvercle vers le haut.
●
Préparez le " Bâti de montage du boîtier ".
ATTENTION
O
Faites particulièrement attention, en démontant le boîtier, à l'optique de la caméra des CI et des compo-
sants ! Ne pas heurter ces éléments avec un objet quelconque !
●
Démontez le " Boîtier complet avec barillet " (sans les segments) de la " Plaque du porteur complète " :
●
Desserrez les 3 vis à tête à six pans creux M4 (voir illustration 9.5.2) et retirez le boîtier avec précau-
tion, des deux mains, des goupilles de centrage du plateau du porteur.
●
Posez le boîtier avec ses trous de positionnement (le barillet tourné vers le haut !) sur les goupilles de cen-
trage du " Bâti de montage du boîtier ".
●
Procédez à présent aux travaux de maintenance sur le barillet, les tournevis 1 et 2, la station de centrage
mécanique ainsi que sur les stations de rotation dp1 et dp2.
Notice d’exploitation SIPLACE 80 S/F/G 9 Maintenance
Edition 07/97 Version du logiciel à partir de SR.010.xx 9.5 Tête revolver avec version de segments 2 (nouveau logement des pipettes)
9 - 49
Fig. 9.5.4 Disposition: sous-ensembles en attente sur le "Boîtier complet avec barillet"
9.5.3.2 Montage du boîtier complet avec barillet
●
Après avoir effectué tous les travaux de maintenance, retirez le " Boîtier complet avec barillet " du bâti de
montage et posez le boîtier sur les goupilles de centrage de la " Plaque du porteur complète ".
●
Fixez le boîtier (3 vis à tête à six pans creux M4) et vérifiez que les vis tiennent bien.
●
Rétablissez toutes les connexions électriques mâle-femelle (voir illustration 9.5.3).
●
Vérifiez que les connexions tiennent bien et que les câbles sont bien attribués. Remontez les attache-
câbles comme le montre l'illustration 9.5.2.
●
Pour le montage des segments, vous aurez besoin du programme de test SIPLACE car un test des réfé-
rences (test des références sans les segments) est nécessaire avant le montage. Poursuivez par consé-
quent le travail sur la SIPLACE 80S seulement après la maintenance des deux têtes de report, avec la
section " Travaux de conclusion ".
9.5.3.3 Travaux de conclusion
Pour ces travaux, vous aurez besoin du programme de test SIPLACE!
9 Maintenance Notice d’exploitation SIPLACE 80 S/F/G
9.5 Tête revolver avec version de segments 2 (nouveau logement des pipettes) Edition 07/97 Version du logiciel à partir de SR.010.xx
9 - 50
DANGER
O
O
O
Le programme de test ne doit être appliqué que par des personnes autorisées, formées à cet effet par la firme
SIEMENS AG.
Pour exécuter les fonctions, le mot de passe du régleur est indispensable.
Une mauvaise manipulation du programme de test augmenterait le risque d'accident ainsi que le risque de
détérioration de l'automate.
En principe, l'interrupteur à clé amovible demeure verrouillé pour tous les travaux décrits ci-après (= non
activé) et les capots de protection demeurent fermés.
Procédez suivant l'ordre indiqué.
●
Fermez les capots de protection et verrouillez l'interrupteur à clé amovible. Reprenez la clé après avoir
fermé ! Mettez l'automate sous tension.
●
Chargez le programme de test SIPLACE à partir de la disquette.
●
Exécutez tout d'abord le test des références du barillet sans segments afin de positionner la position
barillet 1 dans la station barillet 1 (= en bas). Par ce moyen, vous pourrez ensuite réinsérer les segments
dans le bon ordre sur le barillet. Procédez de la manière suivante :
vérifiez si l'axe z se trouve dans la position extrême supérieure. Sinon, choisissez tout d'abord : menu "
Axes " --> axe z --> point de référence. Choisissez ensuite en partant du menu " Axes " --> axe barillet -->
point de référence.
●
Poursuivez le travail avec le " Montage des segments " tel que le décrit la section du même nom.
●
Etalonnez le système Vision CI et ensuite le système Vision composants.
NOTA
Au cours de ces travaux, le test des références tête est exécuté en premier et ensuite, le test des référen-
ces portique.
●
Vérifiez/déterminez le point de référence de la machine.
●
Chargez le logiciel station et lancez le processus de report.
9.5.4 Station de rotation dp1 et dp2
NOTA
Pour ces travaux de maintenance, le " boîtier complet avec barillet " est démonté et monté sur le " Bâti de
montage pour boîtier ", tel que le décrit la section " 9.5.3.1 ".
Pour la maintenance, les stations de rotation demeurent montées sur le boîtier car vous seriez sinon obligé de
régler à nouveau les signaux de piste après le remontage !
Vous pourrez étudier la disposition des stations de rotation sur le " Boîtier complet avec barillet " à l'illustration
9.5.4.
