Mit Prozessanforderungen und Pr ozessfähigkeiten arbeiten Prozessfähigkeit von Li nien in SIPLACE Pro SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 75 6.2 6 . 2 P r o z e s s f ä h ig k e it v o n L in ie n in …
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessanforderungen für Leiterplatten in SIPLACE Pro
74 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
6.1
6.1 Prozessanforderungen für Leiterplatten in SIPLACE Pro
Prozessanforderungen für Leiterplatten in SIPLACE Pro
In SIPLACE Pro Desk können Prozessanforderungen in den Leiterplatten definiert werden. In diesem
Beispiel sollen die Leiterplatten nur auf einer Linie gefertigt werden, welche das bleifreie Löten
ermöglicht.
Zu diesem Zweck wird diesen Leiterplatten das Attribut „lead-free“ zugewiesen.
► Öffnen Sie den Leiterplatten-Editor von SIPLACE Pro und wählen Sie die Registerkarte Prozessan-
forderungen.
SIPLACE Pro
–
Leiterplatten-Editor: Registerkarte Prozessanforderungen
► Tragen Sie unter (1) das Attribut „lead-free“ ein und aktivieren Sie das Kontrollkästchen Linienpro-
zess.
⇨ Diese Leiterplatte kann jetzt nur auf Linien produziert werden, welche ebenfalls das Attribut „lead-
free“ besitzen.
Attribut hinzufügen
► Wählen Sie das Symbol aus der Symbolleiste der Tabelle.
⇨ Das Dialogfeld Attribute hinzufügen wird geöffnet.
Dialogfeld: Attribute hinzufügen
Im Dialogfeld Attribute hinzufügen werden alle bereits vorhandenen Attribute (Prozessfähigkeiten der Li-
nie und die Prozessanforderungen der Leiterplatte) aufgelistet. Sie können eines oder mehrere Attribute
auswählen, die in die Leiterplatten eingetragen werden sollen.
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessfähigkeit von Linien in SIPLACE Pro
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 75
6.2
6.2 Prozessfähigkeit von Linien in SIPLACE Pro
Prozessfähigkeit von Linien in SIPLACE Pro
In SIPLACE Pro Desk können Prozessfähigkeiten für Linien definiert werden. Hier im Beispiel wird der
Linie als Prozessfähigkeit das bleifreie Löten zugewiesen.
Zu diesem Zweck wird dieser Linie das Attribut „lead-free“ zugewiesen.
► Öffnen Sie den Linien-Editor von SIPLACE Pro und markieren Sie die Linie in der Baumstruktur der
Registerkarte Stationen.
SIPLACE Pro – Linien-Editor
► Tragen Sie in der Tabelle Prozessfähigkeiten das Attribut „lead-free“ ein (1).
⇨ Auf dieser Linie können nun Leiterplatten produziert werden, welche ebenfalls das Attribut „lead-
free“ besitzen.
Einschränkungen der LP-Breite aktivieren (2) - optional
► Aktivieren Sie das Kontrollkästchen Einschränkungen der LP-Breite aktivieren.
► Tragen Sie unter Minimale Breite und Maximale Breite die entsprechenden Werte ein.
⇨ Damit ist es möglich, die minimale und maximale Transportbreite in der Linie (nicht nur der SIPLACE
Maschinen) zu definieren. Leiterplatten dürfen dann nur den Linien zugewiesen werden, wenn die
Breite der Leiterplatten innerhalb der Grenzen liegt.
Attribut hinzufügen
► Wählen Sie das Symbol aus der Symbolleiste der Tabelle.
⇨ Das Dialogfeld Attribute hinzufügen wird geöffnet.
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessanforderungen für Lose in SiCluster Multiline
76 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline

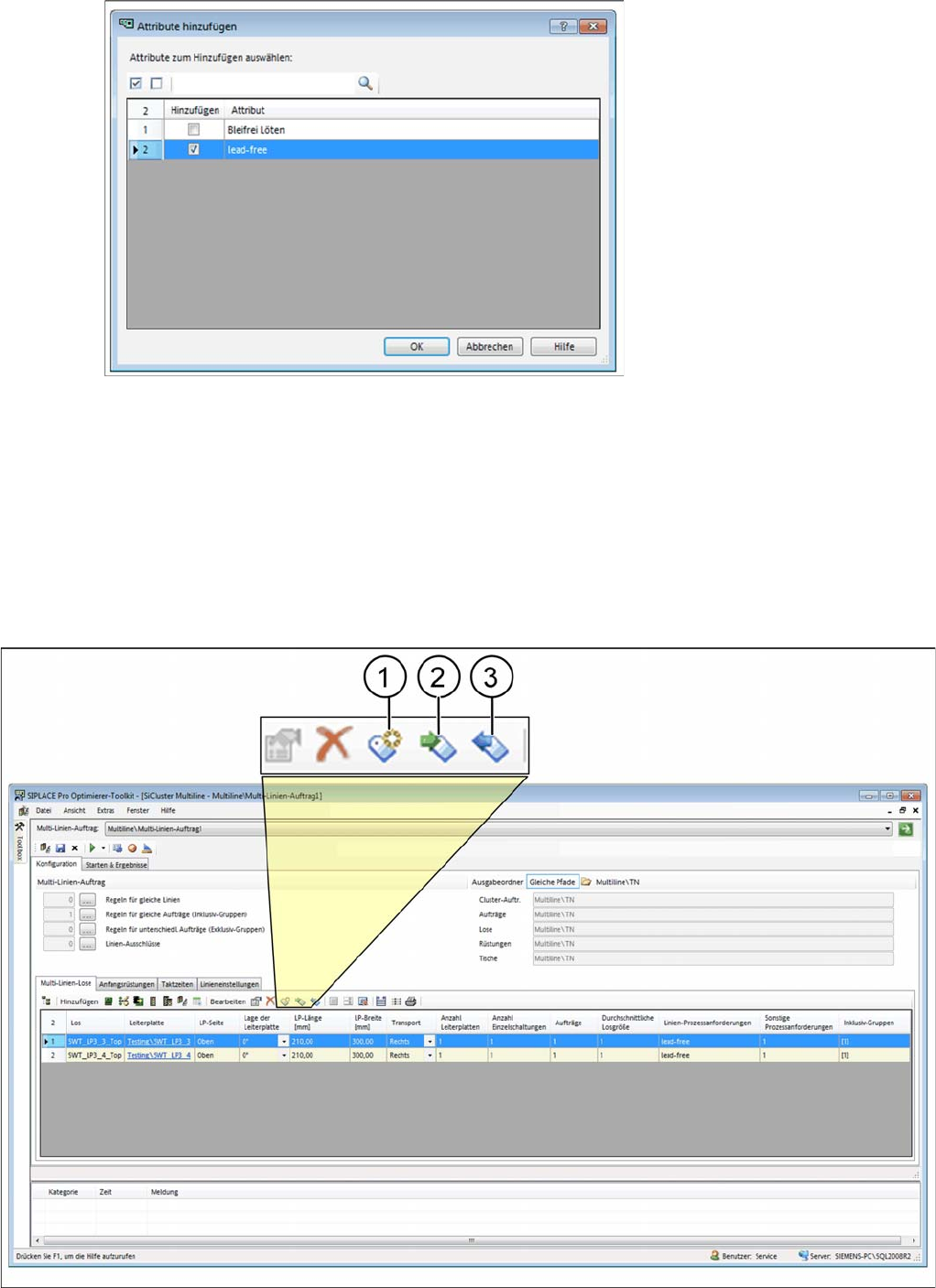

Dialogfeld: Attribute hinzufügen
Im Dialogfeld Attribute hinzufügen werden alle bereits vorhandenen Attribute (Prozessfähigkeiten der Li-
nie und die Prozessanforderungen der Leiterplatte) aufgelistet. Sie können einen oder mehrere Attribute
auswählen, die in die Linie eingetragen werden sollen.
6.3
6.3 Prozessanforderungen für Lose in SiCluster Multiline
Prozessanforderungen für Lose in SiCluster Multiline
Sie haben die Möglichkeit, die Prozessanforderungen von Losen zu bearbeiten.
► Öffnen Sie unter Konfiguration die Registerkarte Multi-Linien-Lose.
► Markieren Sie eine Leiterplatte wählen Sie aus der Symbolleiste das Symbol (1).
SiCluster Multiline - Registerkarte Multi-Linien-Lose
