第1部 基本篇 第2章 生产 2-14 (2) 贴片头有无吸嘴检查 进行上述检查后，若“机器内部管理的各个 贴片头的有无吸嘴”与“事实上贴片头是否安装 了吸嘴”不一致时，会显示如下画面。 图 2-3-4-2 贴片头上的吸嘴有无状况画面 在此画面上进行操作，使附着在贴片头上的吸嘴返回 ATC。
第1部 基本篇 第2章 生产
2-13
2-3-4 接通电源时吸嘴安装异常
接通电源时，在贴片头装有吸嘴的情况下，或因吸嘴更换操作时产生错误，贴片头的吸嘴安装信
息（主机内部信息）与实际贴片头安装的吸嘴可能不一致。出现这种情况时，请按下列方法进行操作。
(1)检查吸嘴
按下控制板的<ORIGIN>开关，全轴返回原点操作执行完毕后，会在返回原点画面中间位置上显
示“检查 Head 上的吸嘴”。
图 2-3-4-1 激光脏污检查显示画面（返回原点）
第1部 基本篇 第2章 生产
2-14
(2) 贴片头有无吸嘴检查
进行上述检查后，若“机器内部管理的各个贴片头的有无吸嘴”与“事实上贴片头是否安装
了吸嘴”不一致时，会显示如下画面。
图 2-3-4-2 贴片头上的吸嘴有无状况画面
在此画面上进行操作，使附着在贴片头上的吸嘴返回 ATC。
第1部 基本篇 第2章 生产
2-15
(3) 使吸嘴返回 ATC，有“半自动方式”和“手动方式”两种操作方法。
“半自动方式”：按“半自动归还吸嘴”按钮。
“手动方式” ：在简易控制画面上，控制 XY 轴、控制 Z 轴、操作 ATC 开关，将贴片头移动到方
便操作人员取下的位置，用手从贴片头上取下吸嘴。
1）半自动方式
画面上没有激光脏污信息时，可以安全地运行“半自动方式”。
Step1: 在“在 Head 上的吸嘴状况”画面中，按“半自动归还吸嘴”按钮。
Step2: 显示是否运行的询问画面。
Step3: 此时按“运行吸嘴归还”按钮，则开始运行半自动方式。

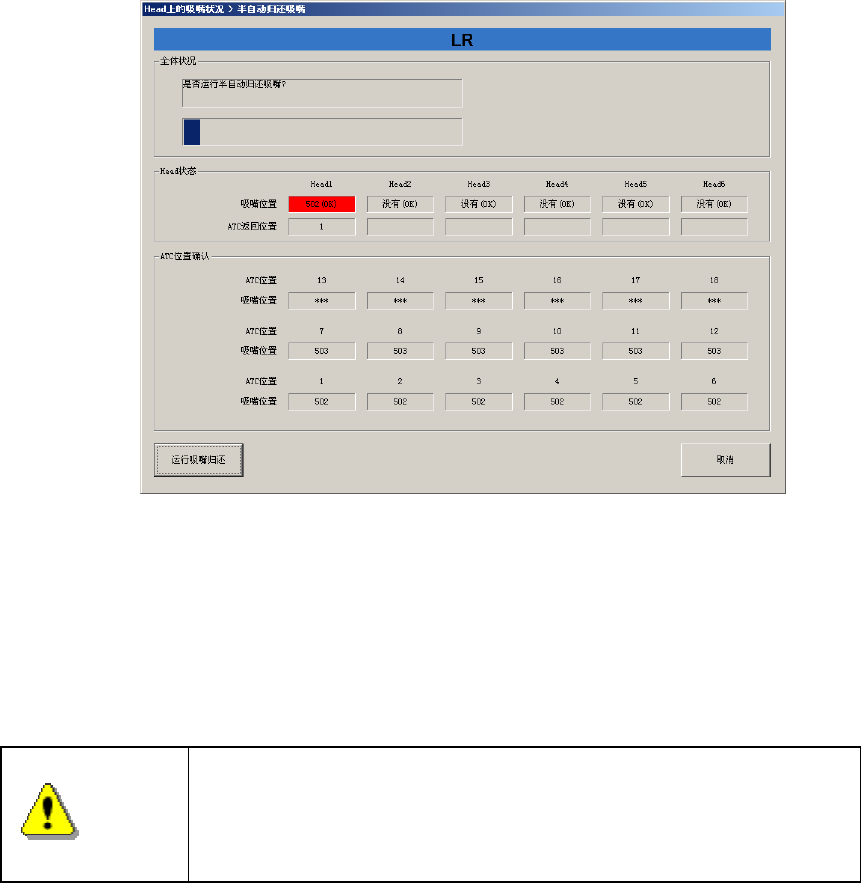

图 2-3-4-3 选择半自动运行画面
操作方法，因有无 HMS 而异。
配备有 HMS 时，检查 ATC 有无吸嘴应使用 HMS。
没有配备 HMS 时，不能进行吸嘴的半自动归还。
能使用 HMS 时，运行吸嘴自动归还 ATC。
单击[运行吸嘴归还]或[OK]后，为了归还吸嘴，轴会移动。
单击以前，请务必确认设备内部没有人在进行作业。
另外，为了防止人身伤害，在机器动作中切勿把手伸入设备内部，脸和
头也不要靠近。
警告
