第1部 基本编 第5章 数据库
5-10
5-3-1 增加
新建元件数据。
<步骤>

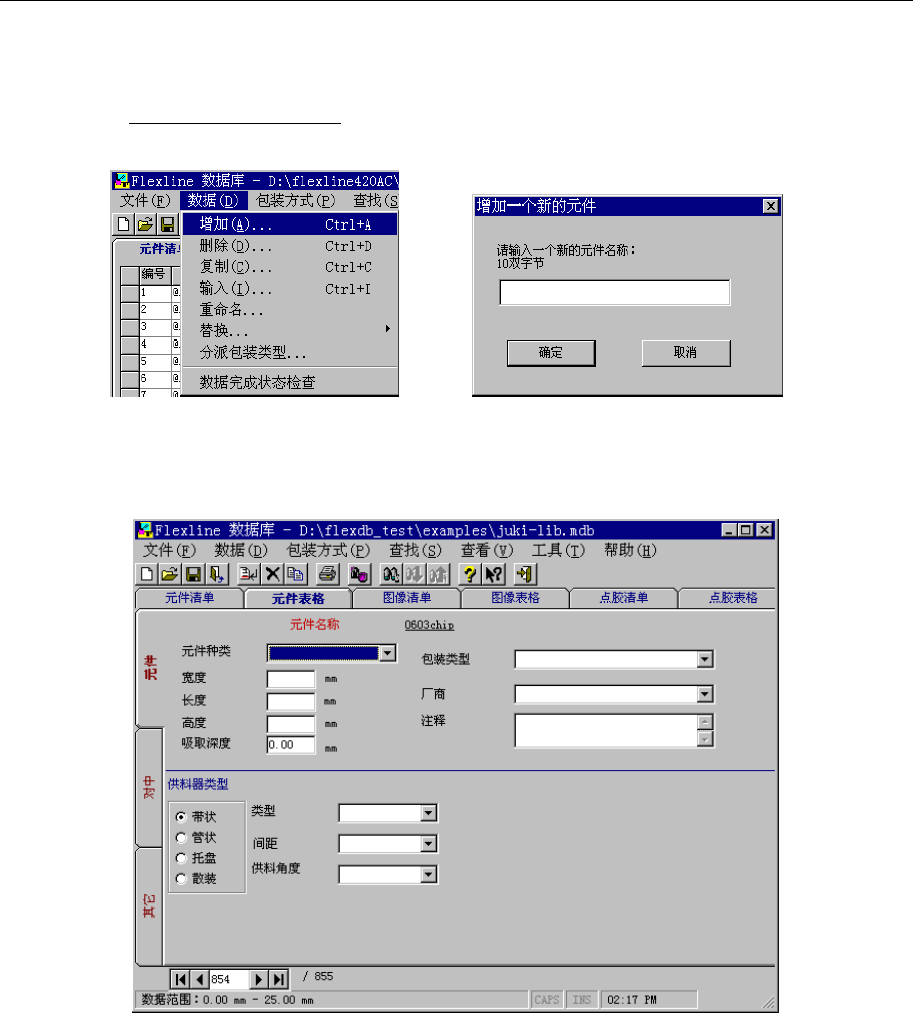

① 请单击“数据”-“增加”。 ② 显示新建元件名输入画面。
输入元件名，单击“确定”。
图 5-3-1-1-a,b 菜单栏、新建元件名输入画面
③ 显示元件表格画面。请制作数据。
图 5-3-1-2 [元件表格]-[元件]
第1部 基本编 第5章 数据库
5-11
5-3-2 复制
要制作外形尺寸相同而内容不同(元件名不同)的多个元件数据时，简便的方法是：先制作
1个元件数据，再多复制几个，各取不同的元件名便可。
另外，要制作只有高度不同、而其他项目相同的多个元件时，请先制作1个元件数据，其
余的元件只需变更元件名后对其进行复制，修改高度值即可。
<步骤>
① 选择要复制的元件名后，单击“数据”-“复制”。
图 5-3-2-1 菜单栏
② 显示元件名输入画面后，请输入新元件名，再单击“确定”。
图 5-3-2-2 输入新元件名称的画面
③ 显示出新元件名已被注册。
图 5-3-2-3 元件清单
第1部 基本编 第5章 数据库
5-12
5-3-3 注册（在数据库中注册）
对生产程序或其它数据库已注册的所有元件数据，进行统一注册。
<步骤>
①在菜单栏中，单击“数据”-“注册”。
②显示如下画面。请设定选择文件和注册时的条件。
ⅰ 指定注册条件。
※“注册条件”
∶ 设置当执行统一注册时，如果数据库中已有同名元件注册时，
是要进行覆盖注册、还是不注册。
●不输入
∶有同名的元件时不进行覆盖。
●每次都询问
∶显示信息询问“是否覆盖同名的元件”。
●覆盖
∶覆盖同名的元件。
ⅱ 对已在数据库中的旧机型制作的数据是否要覆盖进行设置
。
ⅲ 单击此处，选择要注册的文件。
