第1部 基本编 第4章 制作生产程序 4-2 4-2 选项 选项菜单，集中了各种功能，便于用户 使用设备时的目的·状况进行设置。本节将对“变更 用户组”、“设置用户组环境”、“调整时间和日期”、“显示语言设置”( *1 )进行说明。 另外，有关“操作选项”的说明，请参照“第6章 操作选项”。 *1 英文版操作系统及英文版机器软件不能使用“设置显示语言功能”。 4-2-1 用户组（用户级别） 为防止对机器的操作错误引起运行错误 ，本设备根…
第1部 基本编 第4章 制作生产程序
4-1
第 4 章 制作生产程序
4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
生产流程图 备注
1
确认主气压(0.5MPa)、进行 ATC 周围
确认等日常检查项目。
2
3
在实施前确认装置内部是否有异物
等。
4
节假日后或寒冷地区,必须进行预热
(10 分钟左右)。
5
6
如果因日常检查、设置基板时清扫吸
嘴、改变基准销位置等而改变了机器
的初始设置状态时，请重新进行“机
器设置”。
(参见“第 7 章 机器设置”)
7 参见“第 5 章 数据库”
8
9
发生贴片位置偏移、定心不良等贴片
不正常时，可在“程序编辑”中进行
校正。部分元件数据可在“生产”中
进行校正。
10
11
12
13
定期实施。
(参见“第 3 章 维护”)
接通电源
检查设备
预热
设置基板
调整
机器设置
在“机器设置”中
设置变更部分
制作元件数据库
在数据库中
制作元件数据
检查贴片
有错误贴片
生产
日常检查
结束生产
关闭电源
无错误贴片
必要
不必要
不必要
校正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
返回原点
必要
第1部 基本编 第4章 制作生产程序
4-2
4-2 选项
选项菜单，集中了各种功能，便于用户使用设备时的目的·状况进行设置。本节将对“变更
用户组”、“设置用户组环境”、“调整时间和日期”、“显示语言设置”(
*1
)进行说明。
另外，有关“操作选项”的说明，请参照“第6章 操作选项”。
*1
英文版操作系统及英文版机器软件不能使用“设置显示语言功能”。
4-2-1 用户组（用户级别）
为防止对机器的操作错误引起运行错误，本设备根据作业人员的操作熟练程度，设置了用户
级别，对操作范围进行了限制。
变更用户组时，需输入密码。
4-2-1-1 变更用户组
选择“选项”/“变更用户组”。
第1部 基本编 第4章 制作生产程序
4-3

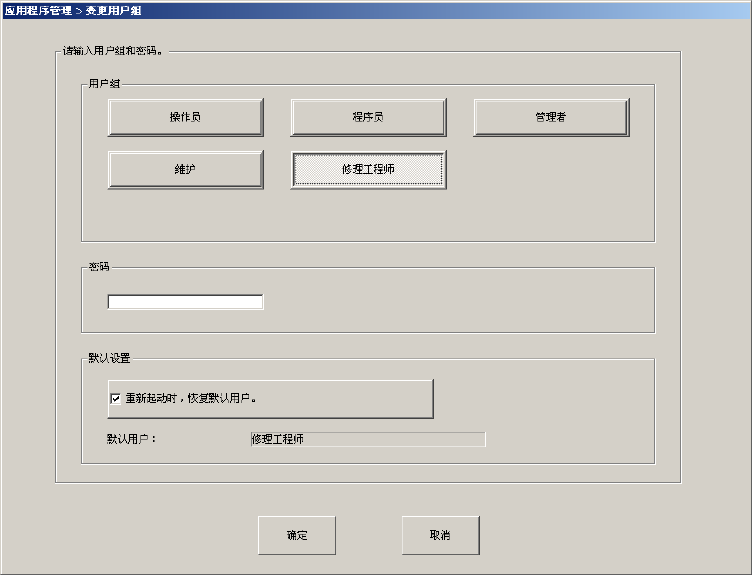

显示变更用户组画面。
图 4-2-1-1-1 变更用户组
●操作员∶有资格执行生产准备的用户级别。
可执行生产，但不能进行程序编辑。
●程序员∶可制作生产程序的用户级别。
●管理者∶高于“程序员”的水平，属于机器管理人员。
有资格选择“机器设置”、“手动控制”、“自动校准”项目。
●维护员∶有资格进行主机版本升级的用户级别。
需要进行版本升级时，关于密码事宜将另行联系。
●修理工程师∶有资格进行机器维护的用户级别。
原则上是接受过教育的维护人员所使用的级别。
◆ 重新启动时，恢复默认用户∶
设置重启机器时最先显示的用户组。
选中后重启时，将显示按“4-2-1-2 设置用户组环境”的“设置默认用户”中所设
置的用户组。没有选中时，在重启时将显示最后一次使用时选择的用户组。
