FX-3_Instruction_Manual_Rev00_C.pdf - 第68页
第 1 部 基本编 第 1 章 设备概要 1- 47 (4) 列表框 在列表框显示的项目中选择目标项。 在列表上移动光标时，被选中的项目呈反色显示。 项目太多无法同时显示时,在 列表框右侧会出现滚 动条。 可移动滚动条, 当目标项呈反色显示时,按下 [Enter]键，以确定选择该项。 (5) 编辑框 编辑框用于从键盘输入数值或文字。 可对输入过的数字和文字进行编辑。 图 1-3-4-2-4 编辑框示例 (6) 组合框 组合框由编辑框与列…
第 1 部 基本编 第 1 章 设备概要
1-
46
1-3-4-2 对话框与控制选项
选择命令后，执行时，若有必要的附加信息, 则会显示出对话框。
对话框中有若干个控制方法, 进行该操作可输入附加信息。
要更改输入对象时,可按[Tab]键依次移动控制选项。按[Shift]＋[Tab]为反向移动。
以下对各种控制方法进行说明。
(1) 按键式按钮
按下按键式按钮后,可即刻执行与按钮内容相关的动作。

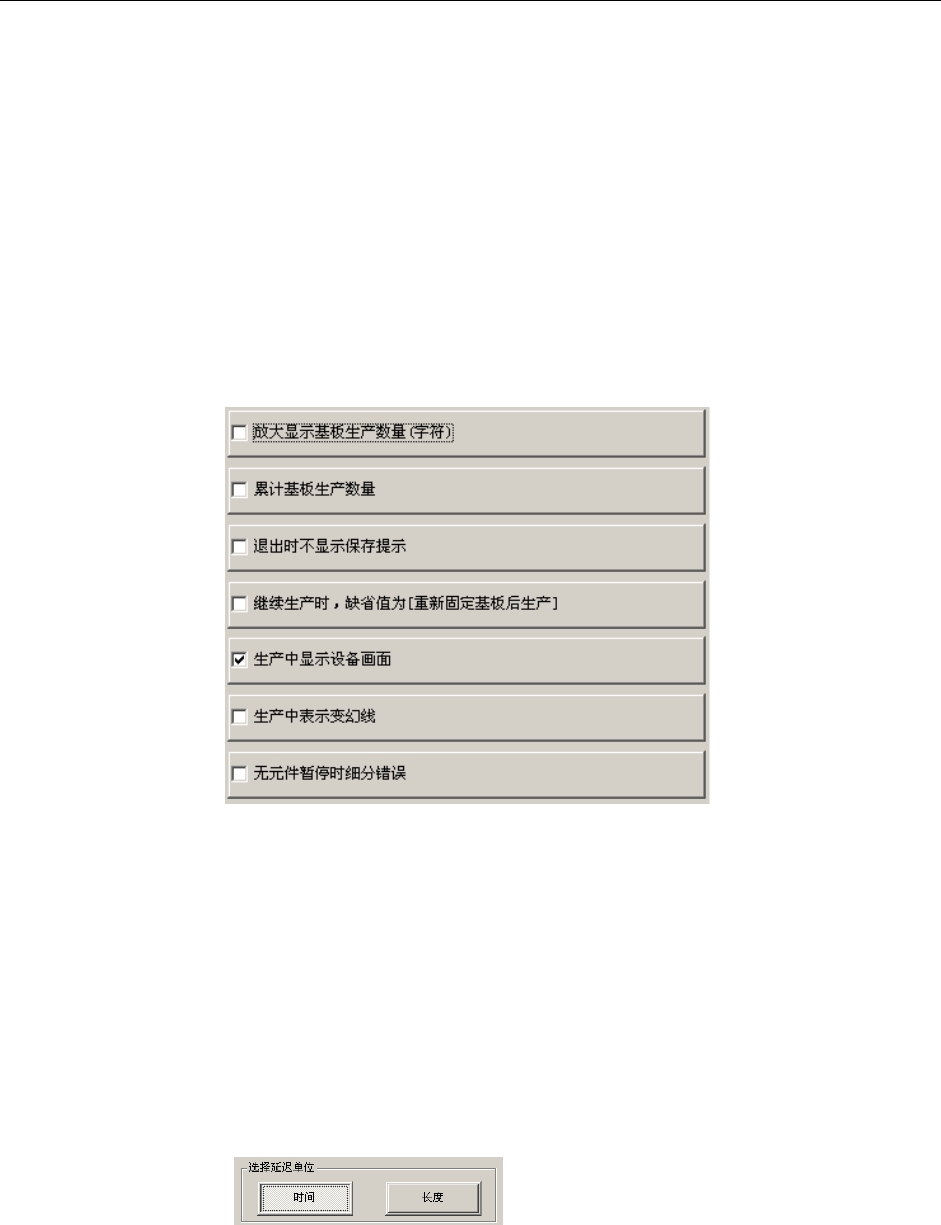

(2) 复选框
从各种选项中进行选择，用勾选确定“选中（ON）”、“不选中(OFF)”。可同时勾选多项。
□ 内为 ; 的项目为有效状态(ON状态)。
将光标移至目标项,按空格键或点击鼠标左键，可切换选择。
图 1-3-4-2-1 复选框示例
(3) 单选按钮(Radio Button)
从多个项目中选择其中一项时,使用单选按钮。
按钮为凹状态的，为当前选中的项目。
单选按钮不会出现多个按钮同时选中的状态。
<用键盘选择的方法：>
1.按[Tab]键把光标移动到选择项目。
2.再按[↑]、[↓]键选择。
图 1-3-4-2-2 单选按钮例
第 1 部 基本编 第 1 章 设备概要
1-
47
(4) 列表框
在列表框显示的项目中选择目标项。
在列表上移动光标时，被选中的项目呈反色显示。
项目太多无法同时显示时,在列表框右侧会出现滚
动条。可移动滚动条, 当目标项呈反色显示时,按下
[Enter]键，以确定选择该项。
(5) 编辑框
编辑框用于从键盘输入数值或文字。
可对输入过的数字和文字进行编辑。
图 1-3-4-2-4 编辑框示例
(6) 组合框
组合框由编辑框与列表框组成,通常只显示组合框。可在组合框右侧“▼”键处单击鼠标左键,
或光标在编辑框时,按上下方向的光标键[↑]、[↓]键，使之显示列表框的下拉菜单。
图 1-3-4-2-5 组合框：编辑框和一览表
图 1-3-4-2-3 列表框示例
第 1 部 基本编 第 1 章 设备概要
1-
48
栅格控制
在处理大量的矩阵型数据时使用。
图 1-3-4-2-6 栅格控制示例
在单元格内编辑时，用键盘左右键移动单元格内的文字位置。
在单元格内编辑时，用键盘上下键上下移动单元格。确定编辑中的值。
在单元格内编辑时，一按键盘[Enter]键，单元格就会移动。
一般情况下向右面的相邻单元格移动，但是根据页面构成、操作性的不同，有时向下移动或
不移动。确定编辑中的值。
在单元格内编辑时，按下[Esc]键时，之前的键盘输入将成为无效（返回以前的值）。
