FX-3_Instruction_Manual_Rev00_C.pdf - 第89页
第 1 部 基本编 第 1 章 设备概要 1- 68 示教按钮、和跟踪按钮： 使用示教按钮和跟踪按钮，可快捷启动各种应用程序进行示教、跟踪。 按示教按钮与按 HOD 的 CAMERA 键，功能相同。关于示教画面，请参见示教章节。 图 1-4-3-2-3 示教画面
第 1 部 基本编 第 1 章 设备概要
1-
67
1-4-3-2 功能栏的组成
功能栏由应用程序启动按钮和显示部分组成。
图 1-4-3-2-1 功能栏的组成
应用程序启动按钮：
按动程序启动按钮,机器可以快捷地启动和切换编辑、基板生产、机器设置、手动控制、自动校
准等各种应用程序。
按下按钮后，当前启动中的应用程序结束；如果正常结束后按下按钮，则该应用程序启动。

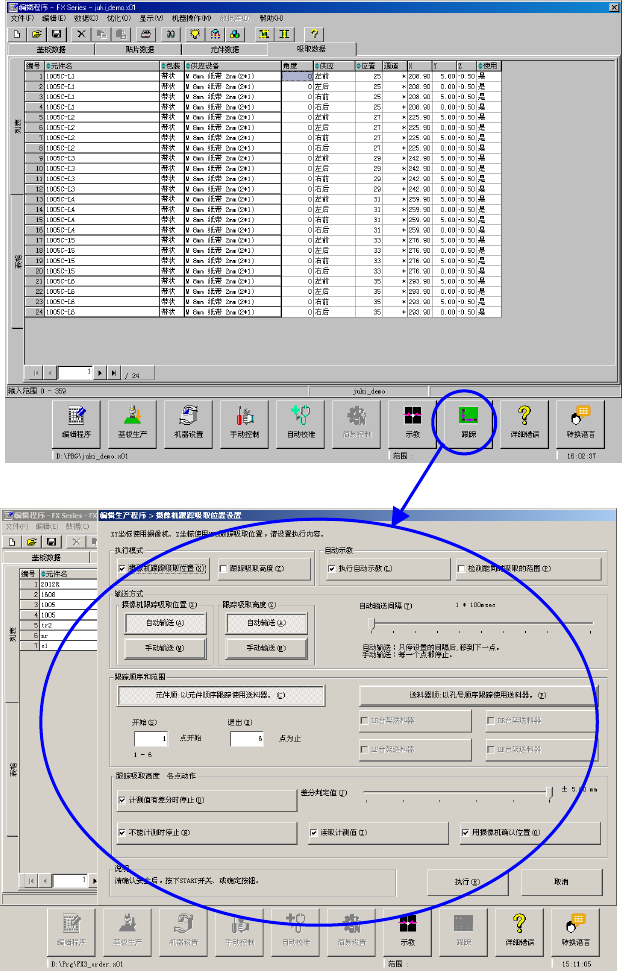

图 1-4-3-2-2 从编辑切换为基板生产
应用程序启动按钮
简易控制、示教、跟踪按钮
帮助按钮
语言切换按钮
范围显示
时间显示
生产程序名称
第 1 部 基本编 第 1 章 设备概要
1-
68
示教按钮、和跟踪按钮：
使用示教按钮和跟踪按钮，可快捷启动各种应用程序进行示教、跟踪。
按示教按钮与按 HOD 的 CAMERA 键，功能相同。关于示教画面，请参见示教章节。
图 1-4-3-2-3 示教画面
第 1 部 基本编 第 1 章 设备概要
1-
69
跟踪按钮，将根据已启动的应用程序的光标位置，启动贴片跟踪、吸取跟踪。
关于跟踪画面，请参见“4-5-4-7 跟踪”。
图 1-4-3-2-4 吸取跟踪画面
