第 1 部 基本编 第 1 章 设备概要 1-7 1-2-1-2 元件供应部的构成 FX-3 上有 IN、OUT 2 个站点。各站点的元件供应部，为基板传送部前、后 的送料器台架。 供应方法因元件包装形式 （带式、 散装、 管式） 而不同。 带式元件 （芯片元件） 及管式元件 填装在带式送料器、散装送料器、管式送料器里，安装在送料器台架上进行供应。 可使用统一交换台（选购项），把送料器台架从贴片机主机拆卸下来，进行外部准备。 1 2 3…
第 1 部 基本编 第 1 章 设备概要
1-6
1-2-1-1 基板传送部的构成
① 搬入传感器 ⑧ C・OUT（OUT）传感器 ⑮ 挡块（从动导轨侧）
② 搬出传感器 ⑨ 支撑台原点传感器 ⑯ 定心销
③ 等待传感器 ⑩ 传送电磁阀 ⑰ 支撑台
④ 停止(IN)传感器 ⑪ 传送马达 ⑱ 支撑销
⑤ C・OUT(IN)传感器 ⑫ 传送马达（JOINT） ⑲ 自动调整宽度马达
⑥ JOINT 传感器 ⑬ 驱动杆 ⑳ Y夹杆
⑦ 停止(IN)传感器 ⑭ 挡块（基准轨道侧）
⑦
⑯
⑰
⑱
①
⑬
⑲
②
①
①
⑬
⑪
⑲
⑪
③
⑩
⑰
⑨
⑳
⑱
⑮
⑬
⑰
⑨
⑳
⑱
⑮⑪
⑩
⑲
②
⑬
⑪
⑧
⑦
⑯
⑥
⑤
⑭
④
⑯
①②
⑫
⑭
第 1 部 基本编 第 1 章 设备概要
1-7
1-2-1-2 元件供应部的构成
FX-3 上有 IN、OUT 2 个站点。各站点的元件供应部，为基板传送部前、后的送料器台架。
供应方法因元件包装形式（带式、散装、管式）而不同。带式元件（芯片元件）及管式元件
填装在带式送料器、散装送料器、管式送料器里，安装在送料器台架上进行供应。
可使用统一交换台（选购项），把送料器台架从贴片机主机拆卸下来，进行外部准备。
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 … 30
IN ステーション OUT ステーションJOINT バッファ OUT バッファIN バッファ
1 2 3 4 5 … 30
左前ヘッド
左前バンク
左奥バンク
左奥ヘッド
右前バンク
右奥バンク
右前ヘッド
右奥ヘッド
搬送流れ方向
* 图为向右输送时。向左时 IN（进）和 OUT（出）方向相反。
图 1-2-1-3 贴片机主机布局图
出口缓冲
右后贴片头
左后台架
左后贴片头
右后台架
右前贴片头
出口站点
右前台架
左前台架
进口站点
左前贴片头
JOINT 缓冲
进口缓冲
传送方向
第 1 部 基本编 第 1 章 设备概要
1-8
● 送料器台架各部分的名称
使用 “固定板②”、“锁定轴④”对装有带状封装元件以及装有放入管内元件的带式送料
器、散装送料器、管式送料器进行定位、固定。
元件的传送由“驱动汽缸⑤”来驱动。
各送料器的安装位置，请参照“位置标签⑥”。也可参照FPI(选项)的引导。
“台架标记⑦”是用于校正送料器台架的位置与姿势的标记。

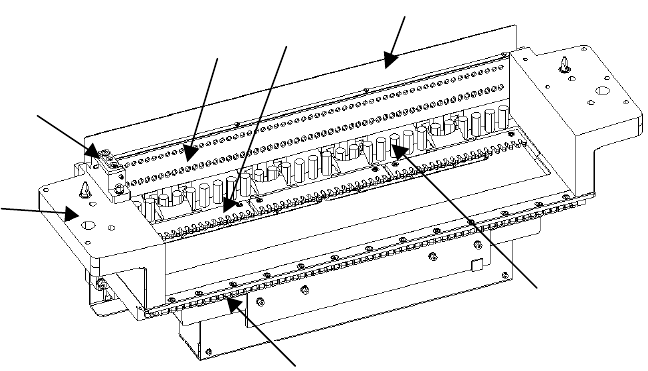

图 1-2-1-4 送料器台架
① 送料器台架 ④ 锁定轴 ⑦ 台架标记
② 固定板 ⑤ 驱动汽缸
③ 固定板Ｂ ⑥ 位置标签
①
②
③
④
⑤
⑦
⑥
