第 2 部 功能详细编 第 8 章 手动控制 8-22 8-4-1-3 控制对象：马达 点击“马达”按钮后，画面显示内容和处理内容如下。 图 8-4-1-3-1 马达 (1) 马达选择 选择各种马达。 (2) 旋转方向 旋转方向为马达的旋转方向。 (3) ON/OFF 按钮 开始执行。
第 2 部 功能详细编 第 8 章 手动控制
8-21
8-4-1-2 控制对象：自动调整基板宽度
点击“自动调整基板宽度”按钮后，画面显示内容和处理内容如下。

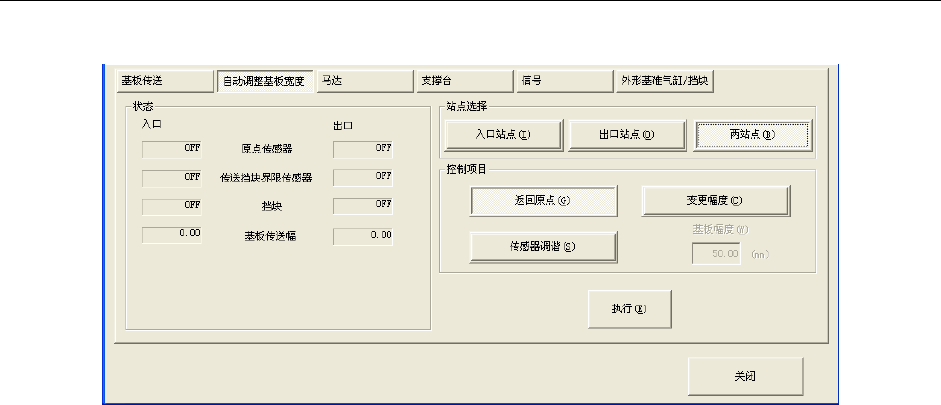

图 8-4-1-2-1 自动调整基板宽度
(1) 状态
显示各传感器、基板传送宽度的状态。
(2) 站点选择
通过单选按钮选择要控制的站点。
(3) 控制项目
点击“执行(E)”按钮，或按下“F3”键后，开始执行控制处理。
1)返回原点
自动调整基板宽度恢复原点。
2)变更幅度
变更传送宽度。
3)传感器调谐
调整传送传感器。
(4) 执行
开始控制。
第 2 部 功能详细编 第 8 章 手动控制
8-22
8-4-1-3 控制对象：马达
点击“马达”按钮后，画面显示内容和处理内容如下。
图 8-4-1-3-1 马达
(1) 马达选择
选择各种马达。
(2) 旋转方向
旋转方向为马达的旋转方向。
(3) ON/OFF 按钮
开始执行。
第 2 部 功能详细编 第 8 章 手动控制
8-23
8-4-1-4 控制对象：支撑台
点击“支撑台”按钮后，画面显示内容和处理内容如下。
只有 CE 机(安全规格设备)具有选择支撑台制动项目的功能。
图 8-4-1-4-1 支撑台
(1) 状态
显示传感器的状态。
(2) 控制项目
根据选择的单选按钮，执行按钮会有所变化。
1) 入口／出口支撑台
上下移动支撑台。
执行按钮如上图所示，变为“上”、“下”、“上/下”按钮。
2) 入口／出口支撑台挡块
控制支撑台挡块的 ON 或 OFF。
执行按钮变为“ON”、“OFF”、“ON/OFF”按钮。
