第 1 部基本编第 2 章生产 2-163 2-13-3-3 自动归还吸嘴 “归还吸嘴”选择“自动归还”并按下<START>开关后，则会自动归还安装错误的吸嘴。全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到 Z 轴退避位置。 2-13-3-4 归还吸嘴后的操作生产异常终止后进行归还吸嘴时，变成生产“通过”状态。生产开始时如检测到安装吸嘴错误，则归还吸嘴后，再开始生产。 2-13-4 取得设备信息从下拉…

第 1 部基本编第 2 章生产

2-162

2-13-3-2 手动归还吸嘴

归还吸嘴方式选择“手动归还”，按动<START>开关后，会显示信息，要求确认将 Head 吸嘴移动到

吸嘴拆卸位置。

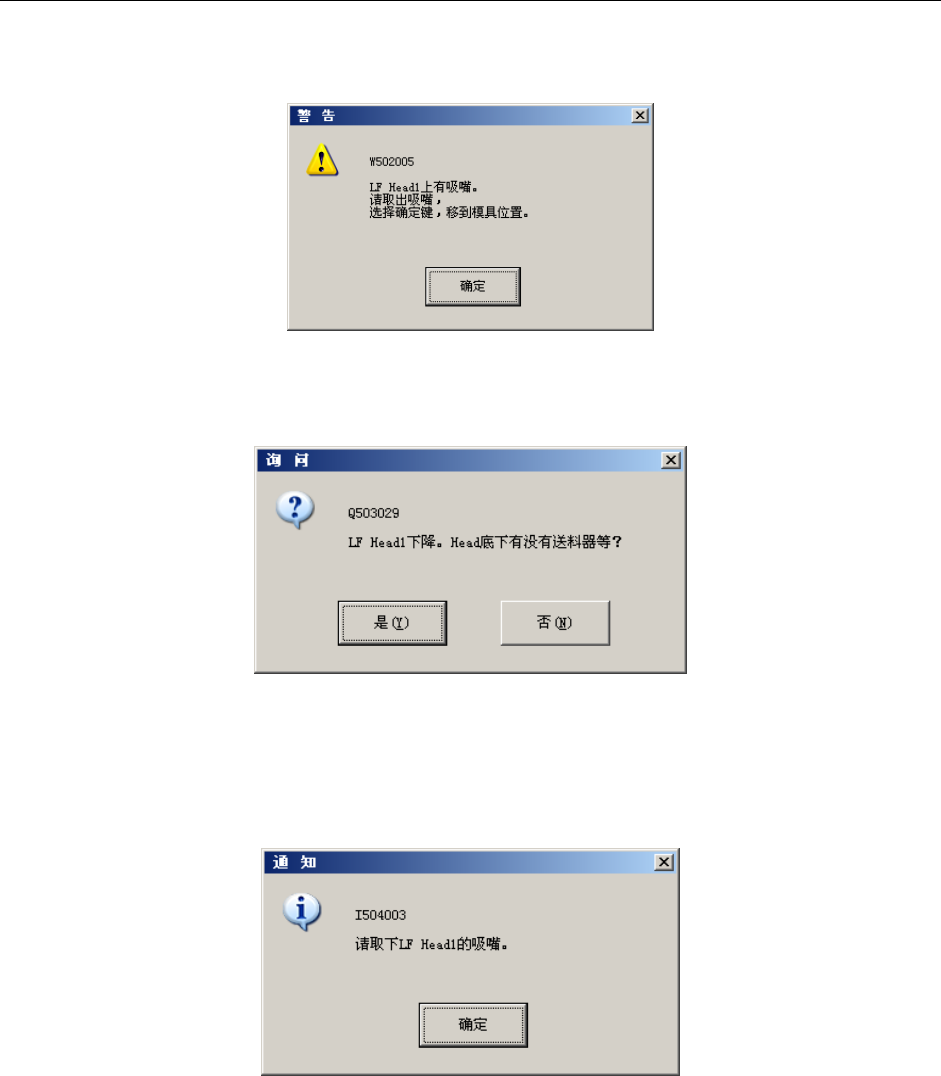

图 2-13-3-2-1 确认把吸嘴移到拆卸位置的对话框

吸嘴移动到拆卸位置后，因为 Z 轴要下降，会显示对话框，询问“Head 底下有没有送料器等？”

图 2-13-3-2-2 Z 轴下降询问对话框

Z 轴下降后，就会显示取下吸嘴的指示对话框。

如果有多个 Head 吸嘴出现吸嘴安装错误，则这些吸嘴将重复同样的处理。

图 2-13-3-2-3 吸嘴拆卸指示通知对话框

按[确定]按钮后，如其他贴片头也有吸嘴安装错误，请进行同样的处理。

全部 Head 上的归还吸嘴处理完毕后，Z 轴将上升，移动到 Z 轴退避位置。

第 1 部基本编第 2 章生产

2-163

2-13-3-3 自动归还吸嘴

“归还吸嘴”选择“自动归还”并按下<START>开关后，则会自动归还安装错误的吸嘴。

全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到 Z 轴退避位置。

2-13-3-4 归还吸嘴后的操作

生产异常终止后进行归还吸嘴时，变成生产“通过”状态。

生产开始时如检测到安装吸嘴错误，则归还吸嘴后，再开始生产。

2-13-4 取得设备信息

从下拉菜单中选择[文件]-[取得设备信息]，可显示取得设备信息和保存的对话框。

在“通过”状态下，将自动生成设备信息文件，并保存到硬盘。

图 2-13-4-1 取得设备信息对话框

单击对话框中的[确定]，会显示以下信息。

取得信息后该对话框会关闭。

第 1 部基本编第 2 章生产

2-164

图 2-13-4-2 设备信息保存中的等待提示对话框

不需要获得信息，要关闭对话框时，请按[取消]按钮。

保存的内容如下表所示。

保存的文件夹：D:\JUKI\TOOLS\MACHINE

表 2-13-4-1 设备信息所包括的文件

No. 文件名称内容

1 计算机名.log 运行时间记录

2 hist.txt Hist 转存

3 process.txt 显示现在运行的进程的相关信息

4 cnvrstat.txt 传送传感器的状态

5 axispos.txt 轴的现在位置

6 OperationLog.log 操作记录

7 EventLog.log 事件记录

8 posboard.txt 位置板和各放大器的信息

用本功能可以将保存在硬盘里的信息经压缩后转存到软盘。
