第1部 基本编 第4章 制作生产程序
4-166
(3) 数据库文件
设置是否使用数据库文件。
需要使用数据库文件时，要指定数据库文件。
数据库是指注册元件数据的文件。
(详细内容请参见“第5章 数据库”)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
1)单击“使用”左侧的复选框，进行勾选。
2)单击“浏览”，在“打开文件”画面中选择数据库文件。

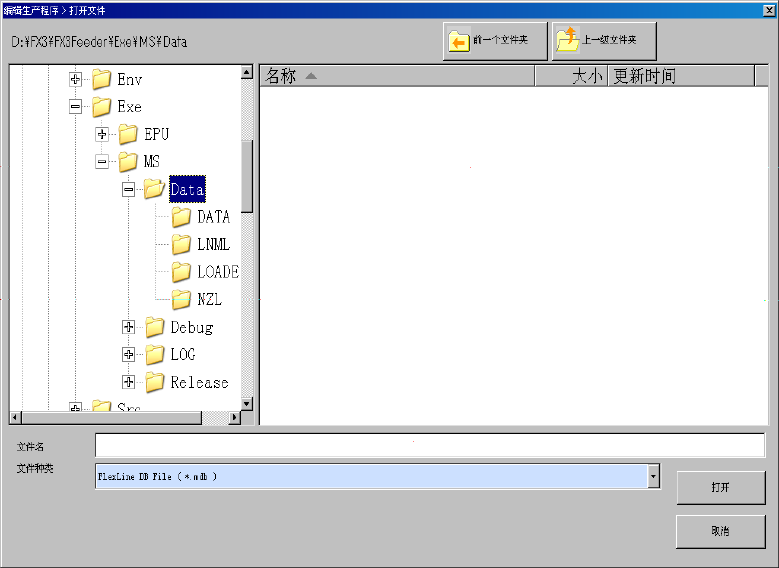

图 4-5-3-2 指定数据库
(4) 默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果“元件数据”中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章《4-3-5-2-6 检查》检测吸取位置偏差一
节的说明。
第1部 基本编 第4章 制作生产程序
4-167
4-5-4 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 概要
基板控制 将基板搬入主机或搬出主机。 传送
自动调整基板宽度 调整基板宽度
单独测量 测量
连续测量
测量元件数据的各项详细数值。
检查
确认速度
进行模拟生产。
确认运行中的 XY
θ
偏移量。
左
BOC 标记
右
确认 BOC 标记识别及储存实测值。
左
基准领域标记
右
确认基准领域标记识别及存储实测
值。
左前
左后
右前
送料器台架标记
右后
确认台架标记识别及存储实测值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。 跟踪
吸取高度 确认吸取数据的各高度位置。
第1部 基本编 第4章 制作生产程序
4-168
4-5-4-1 传送
4-5-4-1-1 基板控制
可进行基板的搬入、搬出。选择菜单后，如果安全盖在打开的状态，为了将轴移动到安全位
置等待，会显示如下信息。
请确认安全后，按下“继续”按钮。
图 4-5-4-1-1-1 确认安全
将轴移动到安全位置等待后，会显示下列基板传送画面。
图 4-5-4-1-1-2 基板传送
