第1部 基本篇 第2章 生产
2-72
3）生产管理信息（供应）
显示各供应装置的生产管理信息。
选择了 LF（左前）时，将显示如下画面。

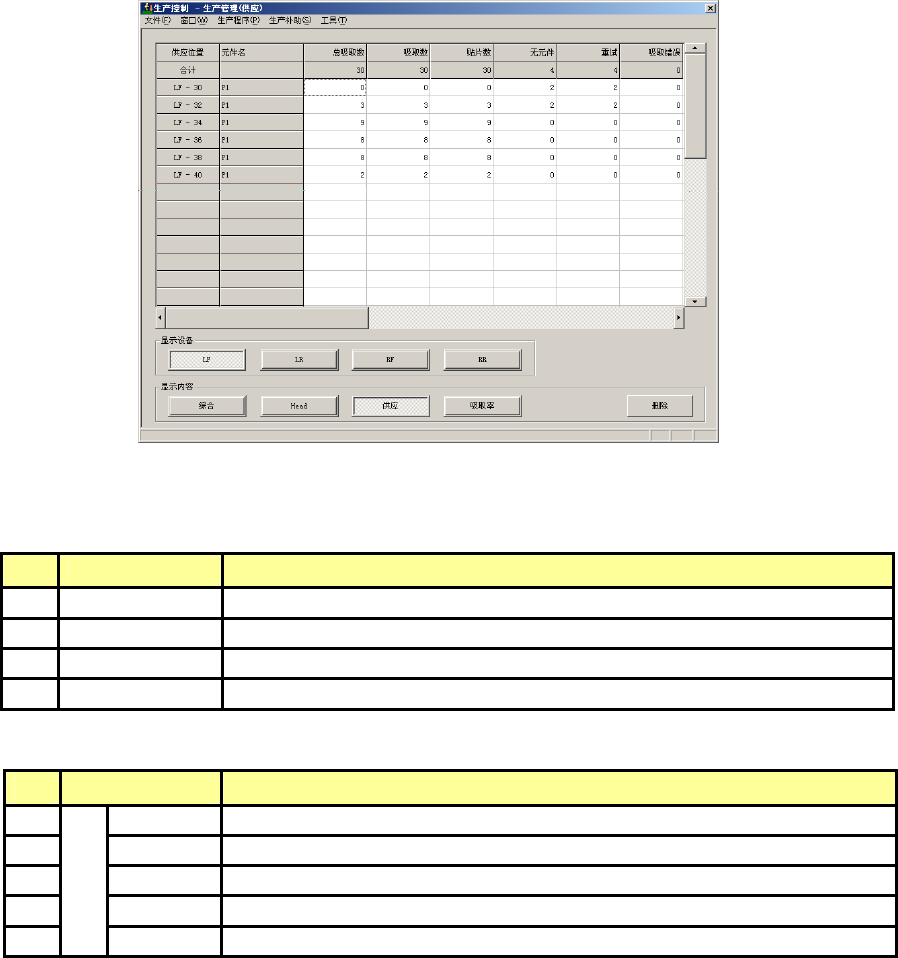

图 2-9-1-4 生产管理信息（供应）
显示装置：选择列表显示的有元件的送料器台架。
No 项目 内容
1 LF（左前） 只显示设置在 LF（左前）的元件。
2 LR（左后） 只显示设置在 LR（左后）的元件。
3 RF（右前） 只显示设置在 RF（右前）的元件。
4 RR（右后） 只显示设置在 RR（右后）的元件。
显示内容项目：变更管理信息显示的内容。
No. 项目 内容
1 综合 显示综合管理信息。
2 贴片头 显示每 1 个贴片头的生产管理信息。
3 供应 显示每 1 个供应位置的生产管理信息。
4 吸取率 显示每 1 个供应位置的吸取率排序。
5
显
示
内
容
删除 删除生产管理信息。
第1部 基本篇 第2章 生产
2-73
No 项目 内容
1 供应位置
显示元件的供应位置。
如果是管状送料器，则在括号内显示通道号。
2 元件名 显示供给的元件的名称。
3 总吸取数 该供应装置进行了吸取动作的次数。
（吸取数 + 吸取错误）
4 吸取数 该供应装置吸取成功的元件数。
5 贴片数 该供应装置吸取贴片的元件数。
6
无元件
该供应装置发生元件用完的次数。
送料器的“无元件”与下述“重试”意义相同，设定了剩余数量时，为
“重试超次+剩余数量变为 0 的次数”。
7 重试
该供应装置重试超次错误的发生次数。
（按照在元件数据的“重试次数”设定的次数进行吸取，未能吸取时，
计数累加“1”。
8
吸取错误 该供应装置吸取失败的次数。
9 元件损失
该供应装置损失的元件数。
（总吸取次数－重试×（元件数据的重试次数＋1）－贴片数）
元件数据的重试次数有变更时，因无法准确计算元件损失，需要把生产
管理信息清零。
10
元件掉落 显示吸取元件后到贴片之间元件脱落的次数。
11
等待元件时间 显示该贴片头从移动到吸取元件为止等待的时间累计。
12
激光识别 使用该供应装置发生激光识别重试超次错误的次数。
13
异元件 检出异元件的次数。
14
验证 被判断为验证错误或 SOT 错误的次数。
15
芯片站立 该供应装置吸取的元件被判定为芯片站立的次数。
16
元件姿势 发生元件姿势错误的次数。
17
激光角度异常 发生激光角度异常的次数。
另外，各项目的合计显示于最上面第 2 行。
第1部 基本篇 第2章 生产
2-74
4)生产管理信息（吸取率）
显示“各供给的吸取率（吸取率 = 吸取数/（吸取数 ＋ 吸取错误数））”。
◇画面通常以“最差吸取率”顺序显示。（参见图 2-9-1-5）
图 2-9-1-5 吸取率显示画面（最差顺序显示例）
排序方法：选择列表排序方法。
No. 项目 内容
1
供给位置↓
按供应位置的升序显示。
2
吸取率（B/A）↓
按吸取率的最差顺序显示。
3
吸取率（B/A）↑
按吸取率的最佳顺序显示。
4
识别率（C/B）↓
按识别率的最差顺序显示。
显示设备：选择列表显示的有元件的送料器台架。
No 项目 内容
1 LF（左前） 只显示设置在 LF（左前）的元件。
2 LR（左后） 只显示设置在 LR（左后）的元件。
3 RF（右前） 只显示设置在 RF（右前）的元件。
4 RR（右后） 只显示设置在 RR（右后）的元件。
显示内容项目：变更管理信息显示的内容。
No. 项目 内容
1 综合 显示综合管理信息。
2 贴片头 显示每 1 个贴片头的生产管理信息。
3 供应 显示每 1 个供应位置的生产管理信息。
4 吸取率 显示每 1 个供应位置的吸取率排序。
5
显
示
内
容
删除 删除生产管理信息。
