第1部 基本编 第4章 制作生产程序
4-10
(4) 坏板标记类型
多电路板时，为了不在有问题的电路上(上一工序中发生不良的电路)进行元件贴片而设置坏
板标记。在生产前，可用OCC或坏板标记传感器（选购项）检测出各电路的坏板标记，对识别
为坏板标记的电路将省略贴片。
◆ 打开标记探测传感器：
在绿色基板打上白色的坏板标记等，基板的反射率比坏板标记反射率低时请选择此设置。
◆ 关闭标记探测传感器：
在陶瓷基板上打黑色坏板标记等，基板的反射率比坏板标记反射率高时请选择此设置。
(5)指定坏板标记坐标
设置坏板标记坐标是从电路原点开始，还是从基板原点开始。
另外，当使用复数基准电路时选择扩展坏板标记后，将从基准电路原点开始。
◆标准坏板标记 ：坏板标记坐标要以电路原点为起点时，选择此项。
◆扩展坏板标记 ：坏板标记坐标要以基板原点为起点时，选择此项。
第1部 基本编 第4章 制作生产程序
4-11
4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准（原点）”。
· 基板位置基准（原点）可设置在基板上或基板外的任意位置。
· 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
进行元件贴片的贴片机装置，采用定位孔基准或外形基准进行基板定位。
这个定位机构与基板的“基板位置基准”的相对位置，必须根据“定位孔位置”、“基板设计
偏移量”的值来指定。
4-3-3-2-1 因基板的固定方式产生的基准差异
因定位孔基准/外形基准、传送方向、传送基准等因素，基准的确定方法各有不同。
(1) 基准
基准销的位置，根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与流动的方向，按下图来定义。(外形基准)
1)前面基准 2）前面基准
传送方向 从左到右 传送方向 从右到左
3）后面基准 4）后面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板位置基准(任意的位置)
基板设计端点
挡块 定位孔销
第1部 基本编 第4章 制作生产程序
4-12
4-3-3-2-2 单板基板
是指在一块基板上仅存在一个电路的基板。

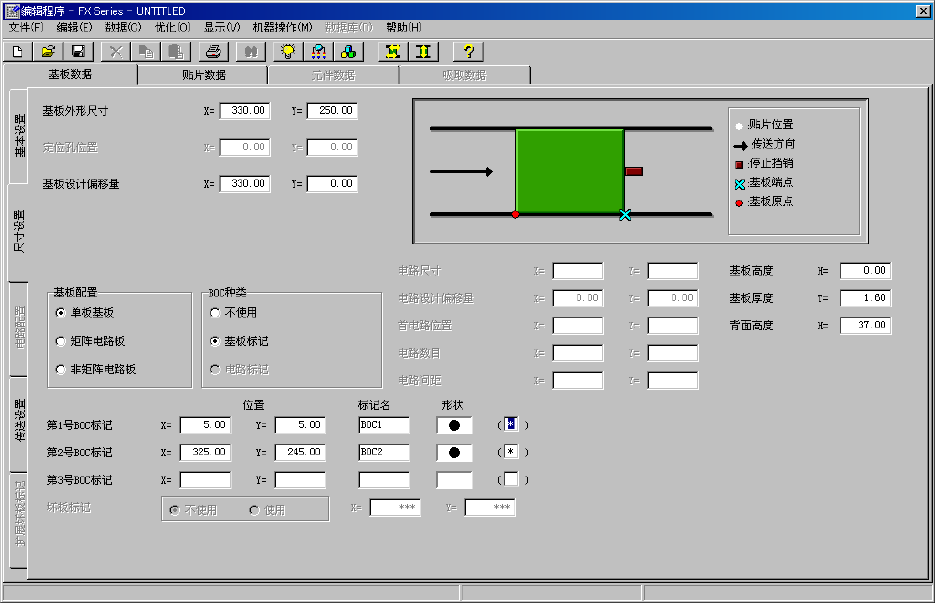

图 4-3-3-2-2-1 基板数据 尺寸设置画面(单板基板)
