第1部 基本篇 第2章 生产 2-32 2-7-1-3 外形基准的调整方法 所谓外形基准，是从外侧（Y 方向）夹紧基板的方法。 像陶瓷基板等材质、 没有基准销用孔的基板、 或孔径与基准销 的直径不一致的基板， 应选择外 形基准。 ＜步骤＞ (1) 请从菜单栏的［生产］菜单选择［支援准备］ 。 请按［传送控制］按钮。 显示传送控制画面。 图 2-7-1-3-1 传送控制画面
第1部 基本篇 第2章 生产
2-31
(2)请对准传送宽度尺寸。
按下画面 1“自动调整基板宽度”按钮，即可显示出“自动调整基板宽度”画面。
注意
按以下说明点击“移动”键后，传送功即随之启动。点击之前，务必确
认传送活动区域没有妨碍物体。

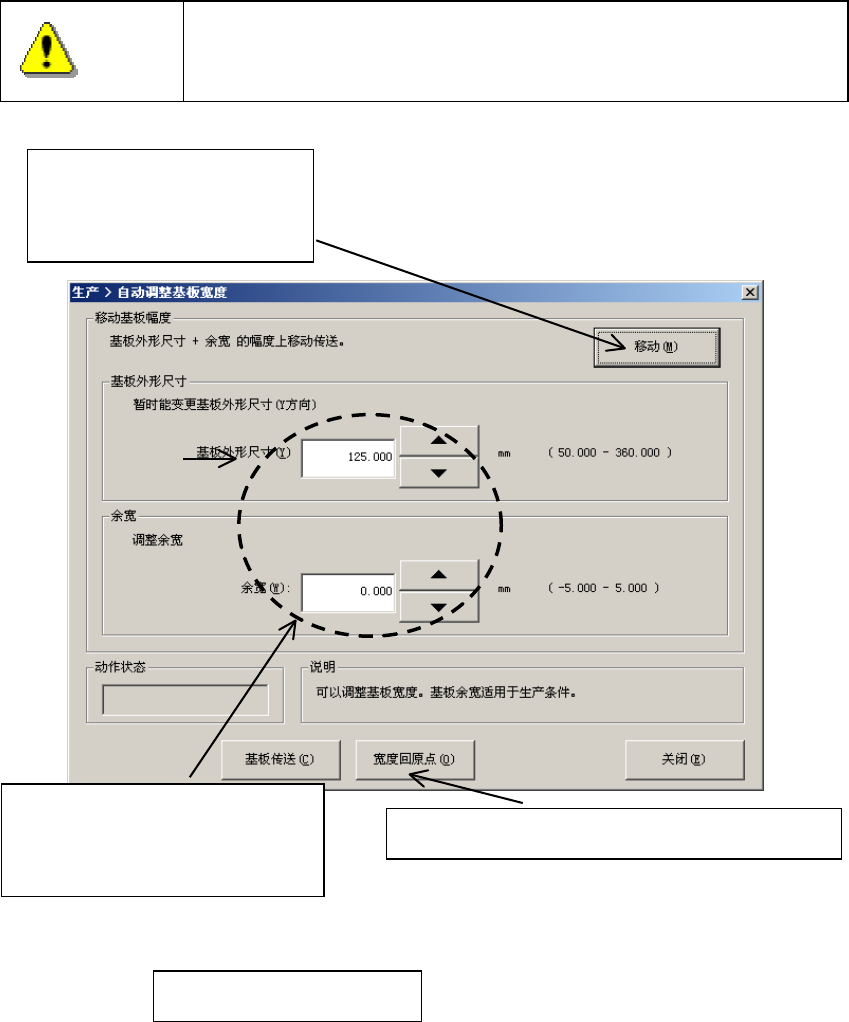

图 2-7-1-2-2 基板宽度自动调整（AWC）
③选择“移动”，调整宽度。
马达旋转，执行调整。
②输入“尺寸”、“余宽”。（“余
宽”宽度不适合基板传时，请进
行调整（－0.5mm〜0.5mm。）
①选择“宽度回原点”，执行宽度回原点。
④确认传送是否顺畅。
第1部 基本篇 第2章 生产
2-32
2-7-1-3 外形基准的调整方法
所谓外形基准，是从外侧（Y 方向）夹紧基板的方法。
像陶瓷基板等材质、没有基准销用孔的基板、或孔径与基准销的直径不一致的基板，应选择外
形基准。
＜步骤＞
(1) 请从菜单栏的［生产］菜单选择［支援准备］。
请按［传送控制］按钮。
显示传送控制画面。
图 2-7-1-3-1 传送控制画面
第1部 基本篇 第2章 生产
2-33
(2) 降下定心销。（基准销选项有效时）
定心销(基准销和从动销)与外形基准块被一体化，固定在支撑台上。
在此状态下，如果支撑台上升，则定心销会碰到基板。
因此，使用外形基准时，请降下定心销，在设定时要使定心销不与基板接触。
<设定方法>
● 降下定心销时→沿箭头方向按Ａ。
● 升起定心销时→沿箭头方向按Ｂ。
图 2-7-1-3-2 定心销
(3) 请拧松定心销(从动侧)导块。
把导块螺栓·支撑台手柄转动，拧松。
・
导块螺栓
・
支撑台手柄
