NPM-WX / WXS EJM9DC-MB-03T-01
识别错误
信息
故障排除篇
3-2-1
3-2-1-5

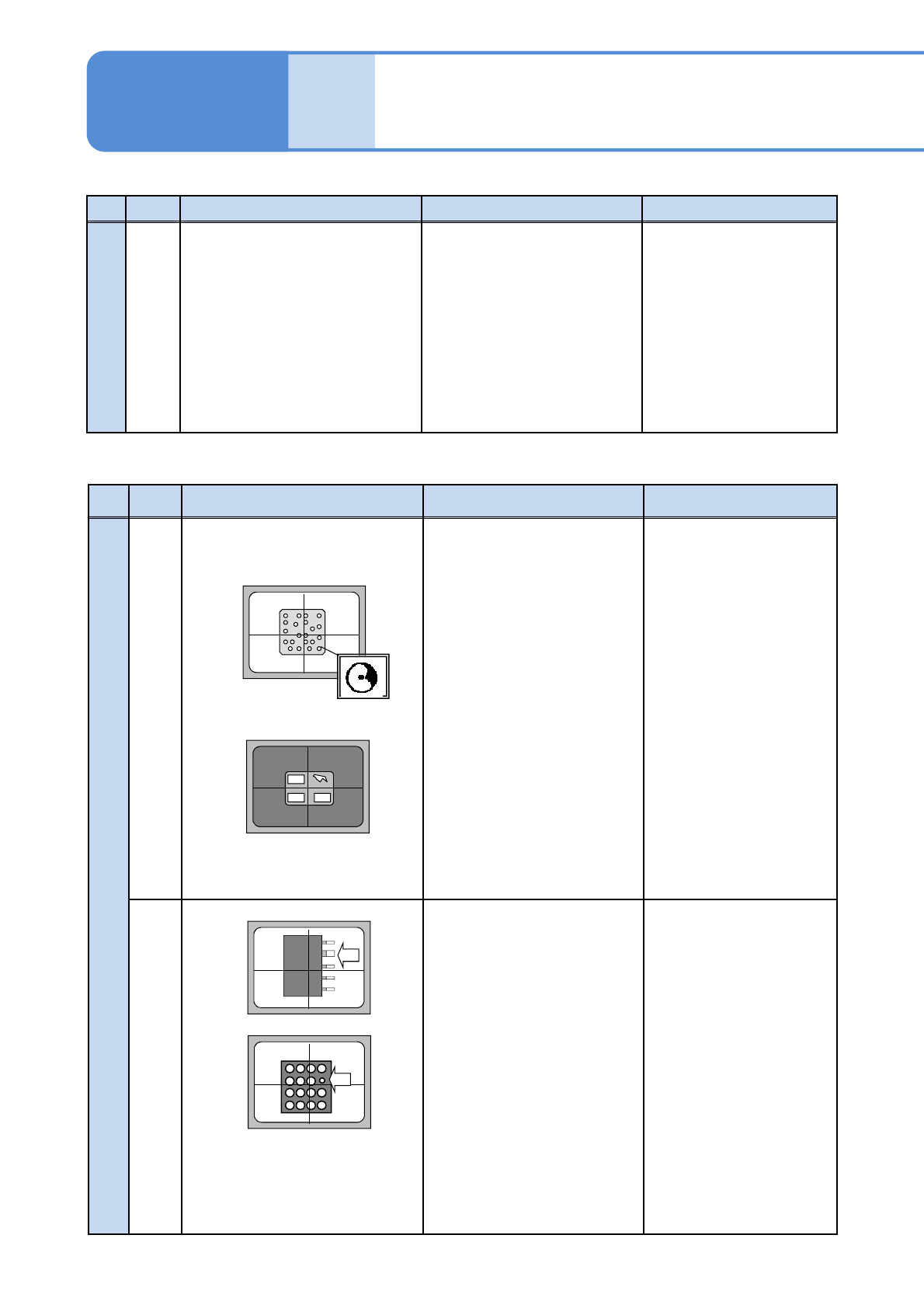

■ 识别对象检测结果异常
代码 内容 原因 对策
识
别
对
象
检
测
结
果
异
常
28
29
30
识别对象物的周围尺寸异常
识别对象的面积异常
识别对象形状的固有值异常
1)照明值的设定有误
2)与校正时的形状不同
* 元件和标记的识别时不会发生
此项目的错误
请确认图像状态，变更照明设
定
请确认对象形状
与校正状态有很大差异时，请
再次进行校正
代码 内容 原因 对策
个
别
电
极
形
状
／
电
极
状
态
异
常
31
电极形状异常
<图像状态参考>
焊锡球形状异常
电极形状异常
1)不能获取正常的电极形状
比如：焊锡球破裂、有脱落
焊锡球光泽不足
引脚元件缺引脚
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
调整照明，调整到电极和模块
之间有明暗差(对比度)
32
电极宽度尺寸异常
<图像状态参考>
1)关于电极部的计测尺寸(宽度)有
异常的焊锡球元件，焊锡球尺寸
有异常
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
■个别电极形状、电极状态异常
识别错误信息一览 3
NPM-WX / WXS EJM9DC-MB-03T-01
3-2-1-6
■个别电极形状、电极状态异常
代码 内容 原因 对策
个
别
电
极
形
状
／
电
极
状
态
异
常
33
34
电极排列状态异常
电极长度异常
<图像状态参考>
元件电极排列不在直线时会发生异
常
1)元件有异常（引脚浮起等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
35
电极间距异常
<图像状态参考>
元件电极排列不均等时会发生异常
1)元件有异常（引脚弯曲等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
36
37
电极数异常
电极间距或者数量异常
在元件电极输入的数量和检测出的
数量不同时会发生异常
1)元件有异常（引脚折断、焊锡球
脱落等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
38
＜数据形状＞ ＜元件状态＞
元件检测电极排列与输入电极排列
图案不同时会发生异常。
1)元件有异常（引脚折断、焊锡球
脱落等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
电极图案异常
NPM-WX / WXS EJM9DC-MB-03T-01
识别错误
信息
故障排除篇
3-2-1
3-2-1-7
■个别电极形状、电极状态异常
代码 内容 原因 对策
个
别
电
极
形
状
／
电
极
状
态
异
常
39
电极角度异常
<图像状态参考>
电极元件的检测电极的角度有异常
时发生
1)元件异常
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电
极位置、尺寸、形状）
40
电极位置异常
<图像状态参考>
1)吸着位置异常
2)元件数据设定有误
请确认元件高度、吸着位置、
吸着偏移值、使用吸嘴，保
持吸着状态的稳定化
请确认元件供给位置
请确认电极位置的数据（电
极位置、尺寸、形状）
识别区域
■其他、个别判定、指定项目异常
代码 内容 原因 对策
其
他
／
个
别
判
定
／
指
定
项
目
异
常
41
42
43
外形边的角度(并行度)异常
外形边的角度(直行度)异常
外形边的角度(并行度或者直行度)异常
<图像状态参考>
1)L或者W的设定有误
2) 吸着错误、吸着异常
请正确设定元件数据的L或者
W。
请确认元件高度、吸着位置、
吸着偏移值、使用吸嘴，保持
吸着状态的稳定化
45
对象部图像对比度有异常
<图像状态参考>
1)照明和设定值有异常
2)元件数据设定有误
请确认在生产数据校正时的识
别画面。
・元件没有在画面中央。
・(透过识别)背景=反射板均
匀似白色
・(反射识别)电极等发光似白
色
请确认元件数据
・各形状数据位置和尺寸亮度
判定
倾斜吸着
影子
识别错误信息一览 4
