SAMSUNG DECAN Series Service Manual 1-6 3. 按照现场的使用电压，设定设备的变压器输入电源 200V 240V 208V 380V 220V 415V 参考现场使用的电压与变压器上显示值不同时，设定为高于现场使用的电压一级的电压。如 ) 现场使用的电压为 400V 时，设定为 415V 4. 组装设备右侧盖子 5. 以前面部固定输送带 (Conveyor fix frame) 为准 …

安装

1-5

1.3. 安装设备

按照现场的使用电压，设定设备的变压器，对准前后设备，组成生产线后，校正设备水平。

 水准器 3 套(准确度 0.02mm/m、100×18×20(mm))

 2 个水准用扳手

 游标卡尺

 (+)螺丝刀

 测试仪

 数字万能表

参考

必须使用已经校正的水准器。

 校正周期：1 年

■ 工作顺序

1. 用数字万能表(Digital Multimeter)确认现场使用的电压

 3 相或单相 200V、208V、220V、240V、380V、415V

2. 拆卸设备右侧盖子

SAMSUNG DECAN Series Service Manual

1-6

3. 按照现场的使用电压，设定设备的变压器输入电源

200V

240V

208V

380V

220V

415V

参考

现场使用的电压与变压器上显示值不同时，设定为高于现场使用的电

压一级的电压。

如)现场使用的电压为 400V 时，设定为 415V

4. 组装设备右侧盖子

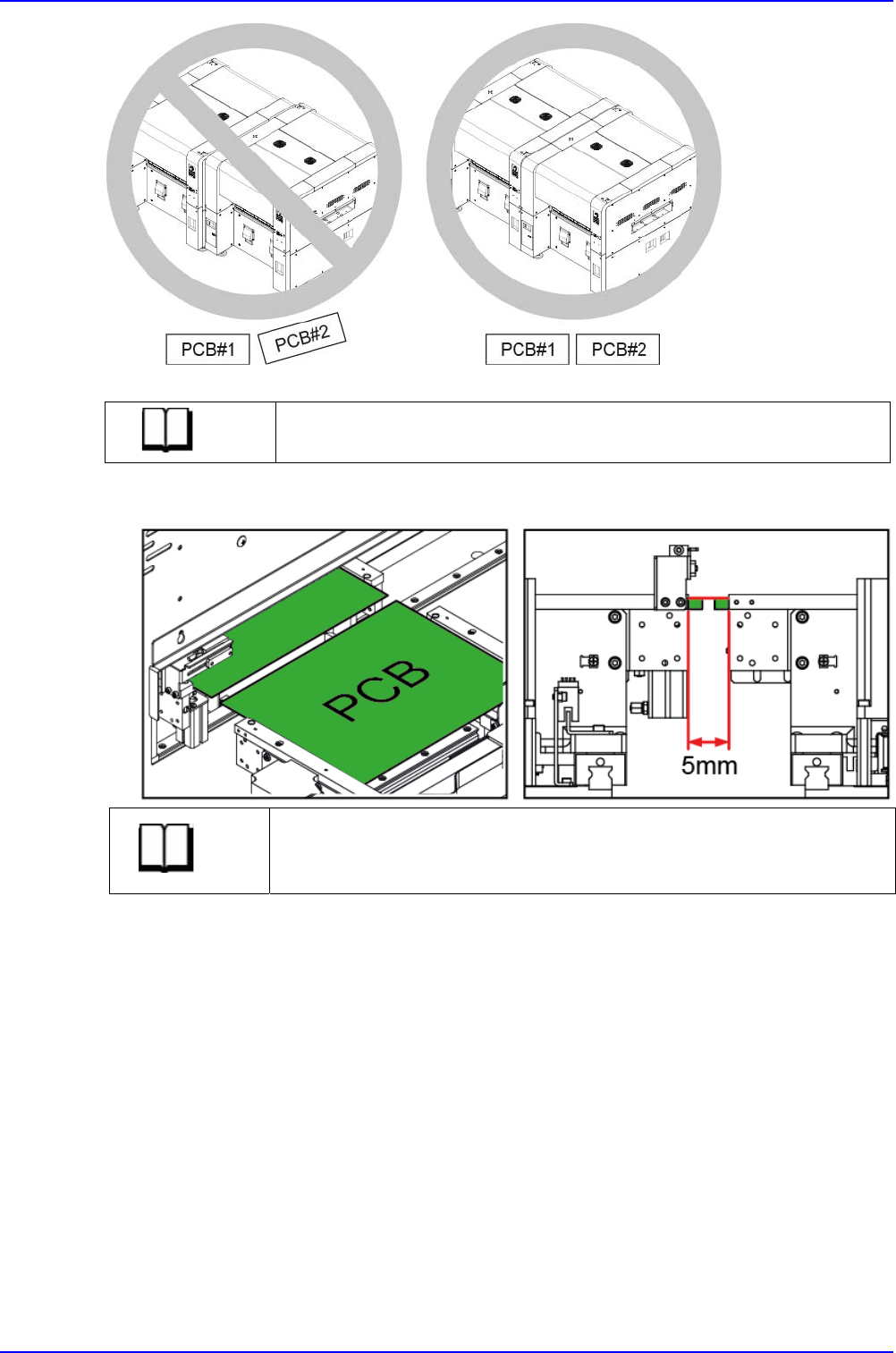

5. 以前面部固定输送带(Conveyor fix frame)为准，为使前后设备与安装设备成为一直线，

用杠杆移动设备位置(设备间隔：5mm以下)

注意

用杠杆移动设备时，必须拆卸设备下方的盖子。

否则盖子可能被压弯。

安装

1-7

参考

调整设备之间的输送带，以便能够轻松移送 PCB。

6. 调整支脚，对准设备与输送带高度

参考

设备的标准高度是以输送带为准900mm和950mm(欧洲标准、CE)。

但按照地面的条件(斜度)允许到±15mm。
