DECAN_Service Manual Installation_CHI.pdf - 第15页

安装 1-1 1 3. 将键盘鼠标安装托架组装于设备后，将键盘和鼠标连接到设备的 USB 端口

SAMSUNG DECAN Series Service Manual

1-10

1.4. 安装零件

设备上安装信号灯、显示器、键盘、鼠标等零件。

 T 型扳手(其他提供工具)或六角扳手

 扳手 or 扭矩扳手

 十字型(+)、一字型(-)螺丝刀

■ 工作顺序

1. 设备的左上方信号灯组装槽里组装信号灯后，连接设备连接器和信号灯的连接器

2. 将托架手臂和显示器组装于设备

安装

1-11

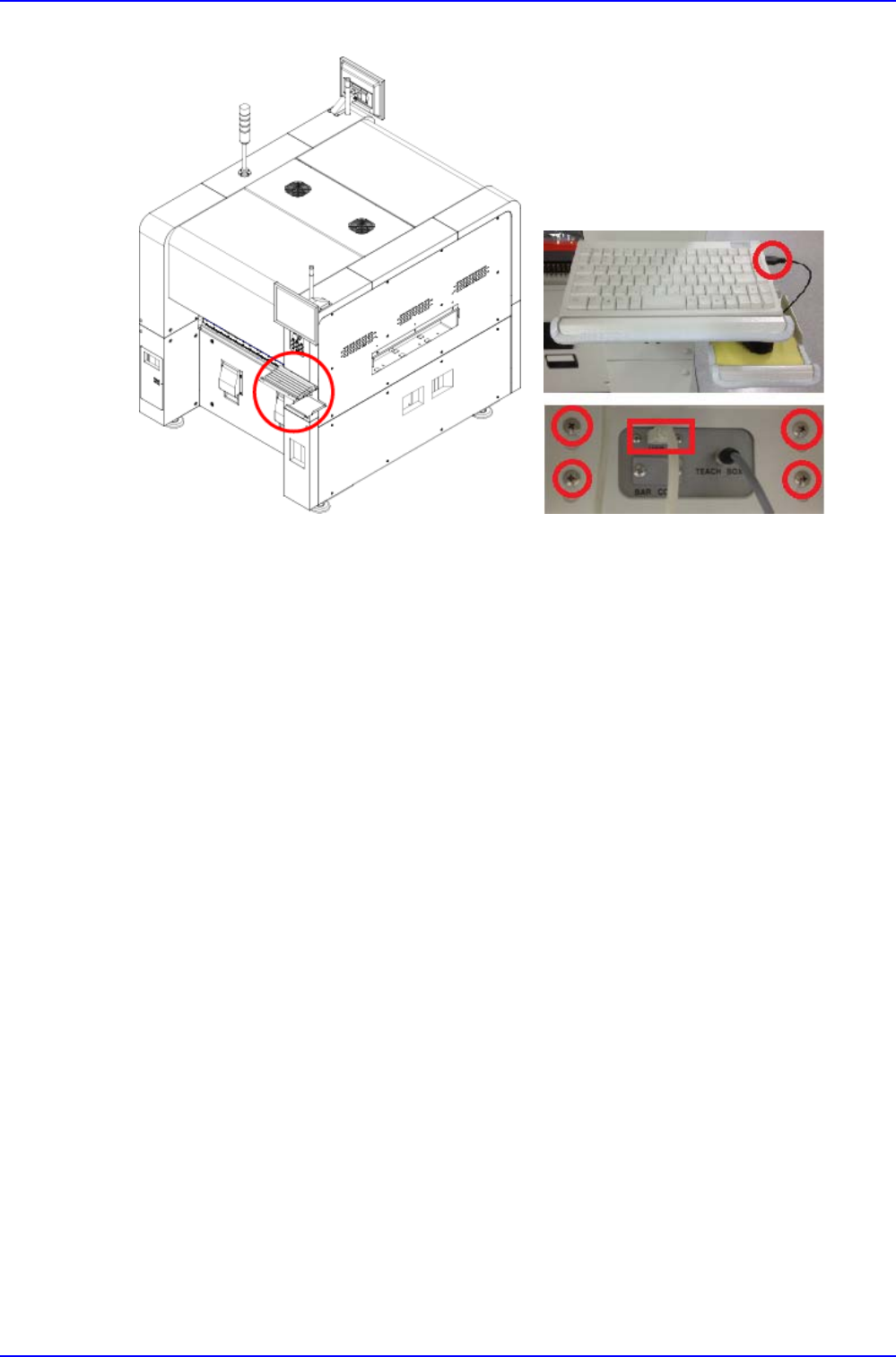

3. 将键盘鼠标安装托架组装于设备后，将键盘和鼠标连接到设备的 USB 端口

SAMSUNG DECAN Series Service Manual

1-12

1.5. 连接电源

将主电源电缆连接到设备的主开关。

 十字型(+)、一字型(-)螺丝刀

 油性万能笔

■ 工作顺序

1. 打开设备前面左侧的盖子，将主电源电缆连接到主电源开关

警告

主电源电缆与主电源开关连接错误时，可能损坏设备，请正确连接。

警告

为使附着于设备的电源贴纸和 S/N 铭牌上设定的电压一致，必须标示。

否则因错误的设备输入，设备可能受到损坏。

注意

3 相电缆中取下单相使用时，可能因跳闸现象发生相的歪曲，设备受到

损坏。使用单相时，请不要超过整个容量的 40%。

参考

 电流消耗量： 5.0 kVA

 接地标准值： 3种接地为准，在接地线与设备的 Mega Test 时，

100 以下。
