安装 1-13 1.6. 连接气动将现场使用的气动管道连接到设备后，设定为设备的标准气动值。 ■ 工作顺序 1. 打开设备后面的右下方盖子 2. 安装设备的工作场地的 Air Main 连接部位上，确认是否安装 Air Filter 和 Mist Separator Filter 后， Air Main Inlet 上连接气动参考气动不足时，信号灯亮出黄灯。

SAMSUNG DECAN Series Service Manual

1-12

1.5. 连接电源

将主电源电缆连接到设备的主开关。

 十字型(+)、一字型(-)螺丝刀

 油性万能笔

■ 工作顺序

1. 打开设备前面左侧的盖子，将主电源电缆连接到主电源开关

警告

主电源电缆与主电源开关连接错误时，可能损坏设备，请正确连接。

警告

为使附着于设备的电源贴纸和 S/N 铭牌上设定的电压一致，必须标示。

否则因错误的设备输入，设备可能受到损坏。

注意

3 相电缆中取下单相使用时，可能因跳闸现象发生相的歪曲，设备受到

损坏。使用单相时，请不要超过整个容量的 40%。

参考

 电流消耗量： 5.0 kVA

 接地标准值： 3种接地为准，在接地线与设备的 Mega Test 时，

100 以下。

安装

1-13

1.6. 连接气动

将现场使用的气动管道连接到设备后，设定为设备的标准气动值。

■ 工作顺序

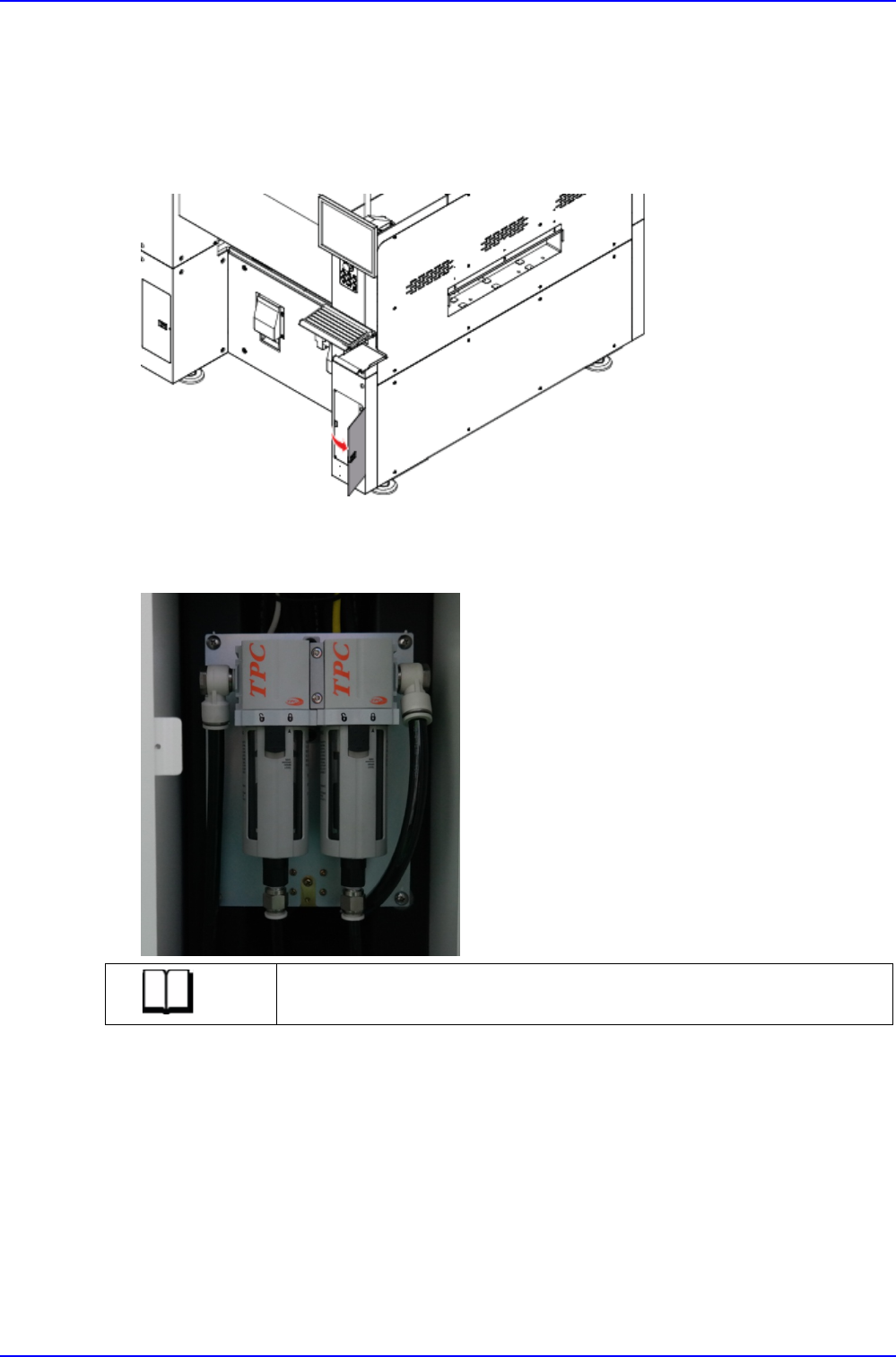

1. 打开设备后面的右下方盖子

2. 安装设备的工作场地的Air Main连接部位上，确认是否安装Air Filter和Mist Separator

Filter后，Air Main Inlet上连接气动

参考

气动不足时，信号灯亮出黄灯。

SAMSUNG DECAN Series Service Manual

1-14

3. 打开设备前面左侧盖子，旋转Regulator把手，将气动设定为0.45~0.55 Mpa

参考

 Main Regulator 逆时针方向旋转：减少压力

 Main Regulator 顺时针方向旋转：增加压力

 设备的气动消耗量：最大为 50 N

ℓ

/min

注意

 必须使用符合于气动消耗量的压缩机。否则可能发生设备的气动相关

问题。

 因压缩机的陈旧的管道内机油流入会导致各设备的致命错误。

 管道工作后，管道内可能存在碎屑、粘附物等异物，必须用干净抹布

绑紧管道末端进行冲洗，抹布保持清洁，没有污染时，连接设备。

 为了防止管道内流入机油及结露现象，确认是否安装 Oil Filter、Air

Dryer。
