安装 1-9 8. 反复 (5)~(7) ，从生产线的第一个设备到最后设备，确认 PCB 移送是否顺畅 9. 用扳手固定四个支脚，拧紧固定螺母，以免支脚松开。注意  不找设备水平时，影响机械准确度。必须对准设备水平后，确认设备支脚是否拧紧。  固定螺母和支脚螺丝不应有润滑脂。若有润滑脂，请清洁。否则运转设备中，发生螺母松开，损坏设备。

SAMSUNG DECAN Series Service Manual

1-8

7. 用三个水准器，调整设备水平(规格：0.1mm/m以内)

 尽量往后推 X Gantry，将 Head 移动到中央

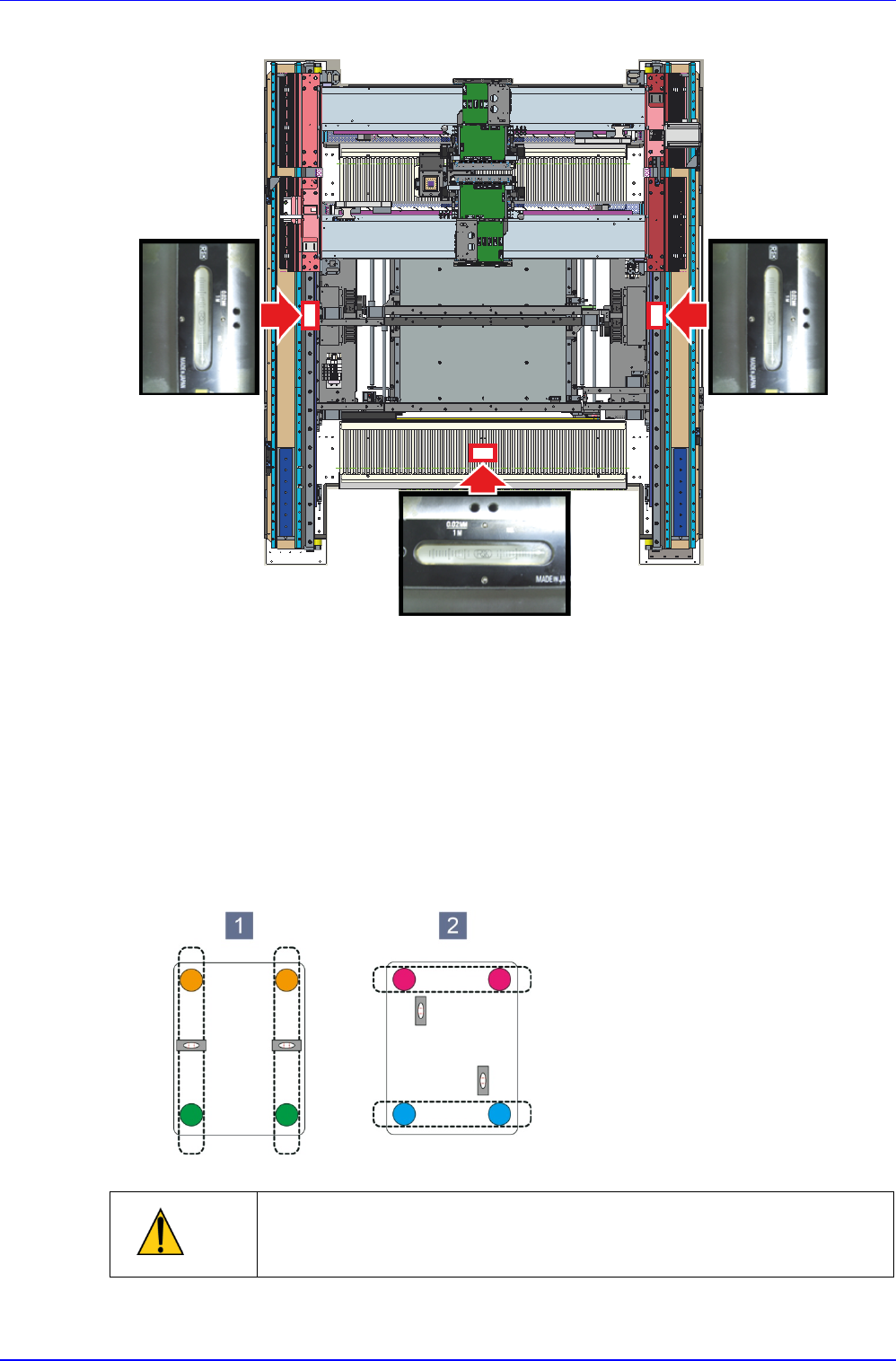

 布置水准器

 设备前面 Feeder Base 中央：1 个

 Y 轴(左、右)LM Guide 中央：各 1 个

 确认水准器的刻度，以两个支脚为一套，调节各方向

 前后水平:仅调节前、后面的支脚

 左右水平:仅调节左、右面的支脚

注意

注意水准器倾斜。水准器倾斜的状态下，找平设备及安装零件时，

可能发生问题。

安装

1-9

8. 反复(5)~(7)，从生产线的第一个设备到最后设备，确认PCB移送是否顺畅

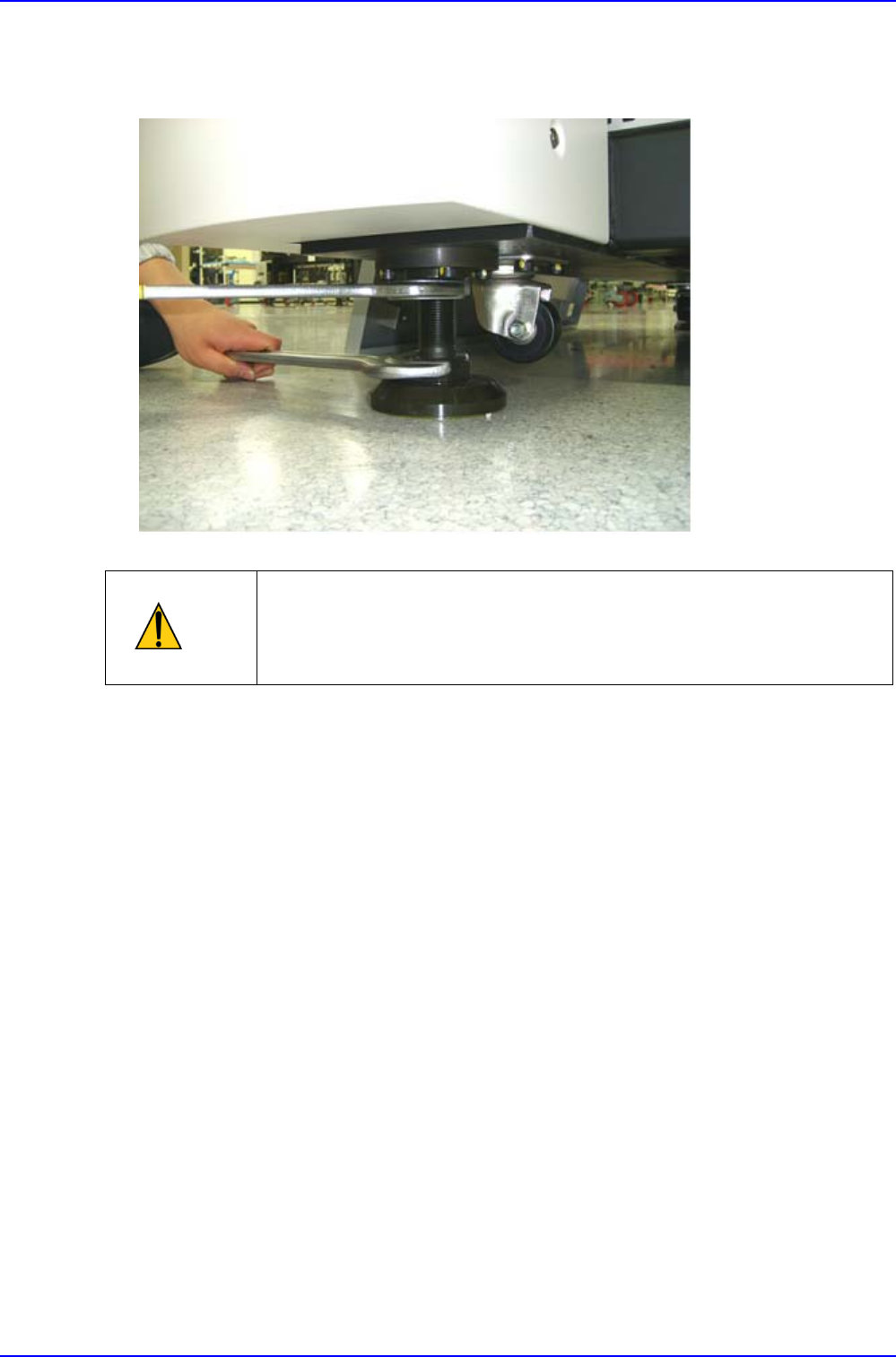

9. 用扳手固定四个支脚，拧紧固定螺母，以免支脚松开。

注意

 不找设备水平时，影响机械准确度。必须对准设备水平后，确认设备

支脚是否拧紧。

 固定螺母和支脚螺丝不应有润滑脂。若有润滑脂，请清洁。否则运转

设备中，发生螺母松开，损坏设备。

SAMSUNG DECAN Series Service Manual

1-10

1.4. 安装零件

设备上安装信号灯、显示器、键盘、鼠标等零件。

 T 型扳手(其他提供工具)或六角扳手

 扳手 or 扭矩扳手

 十字型(+)、一字型(-)螺丝刀

■ 工作顺序
