SAMSUNG DECAN Series Service Manual 3-50 2. 点击 <T each> 项目的 <Move> ，将 Head 移 动到选择的 <Place Data> 的坐 标后， 检测 已安装 的零件 3. 点击 <Sys.Setup> → <Calib> → <Measure> ，进行 Self Inspection Jig 的 Fidu…
附件
3-49
3.2.1.2. 程度检查
用 Fiducial Camera 查看所安装零件的同时，检查零件的安装程度。
检测到零件上发生问题时，变更照明设定(一般芯片为 6～7 左右)
Fiducial Camera 上附着偏光过滤器
■ 工作顺序
1. 完成零件安装时，点击MMI的<PCB Edit> → <Step>后，确认是否设定为<Teach>的
<Fid Cam2>，点击<Place Data>之一
SAMSUNG DECAN Series Service Manual
3-50
2. 点击<Teach>项目的<Move>，将Head移动到选择的<Place Data>的坐标后，检测已安装
的零件
3. 点击<Sys.Setup> → <Calib> → <Measure>，进行Self Inspection Jig的Fiducial Mark
Scan
附件
3-51

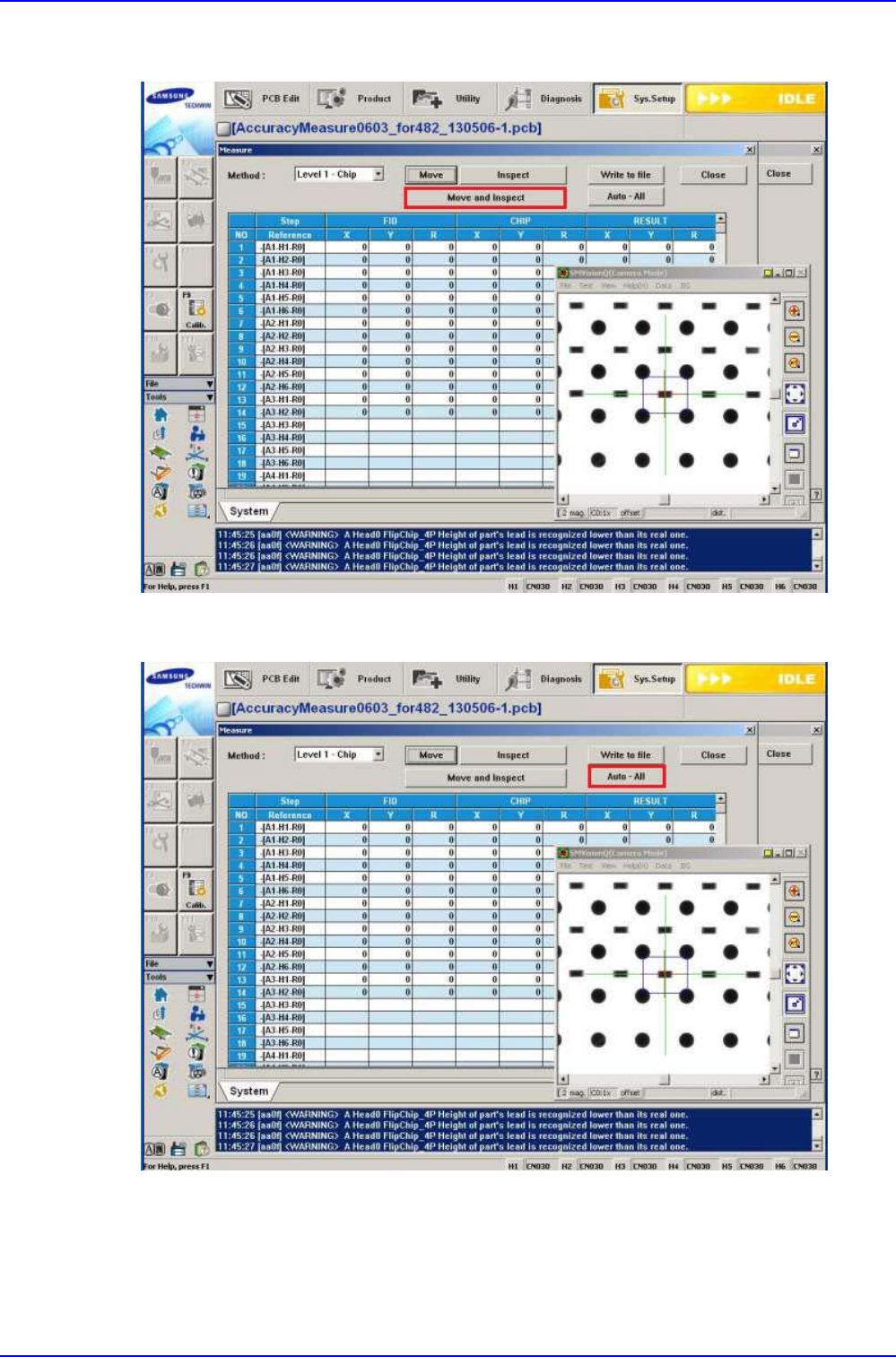

4. Scan完成后，弹出<Measure>窗口时，点击<Move and Inspect>5~7次，确认零件检测有
无异常
5. 点击<Auto All>后，检查安装程度
