SAMSUNG DECAN Series Service Manual

1-14

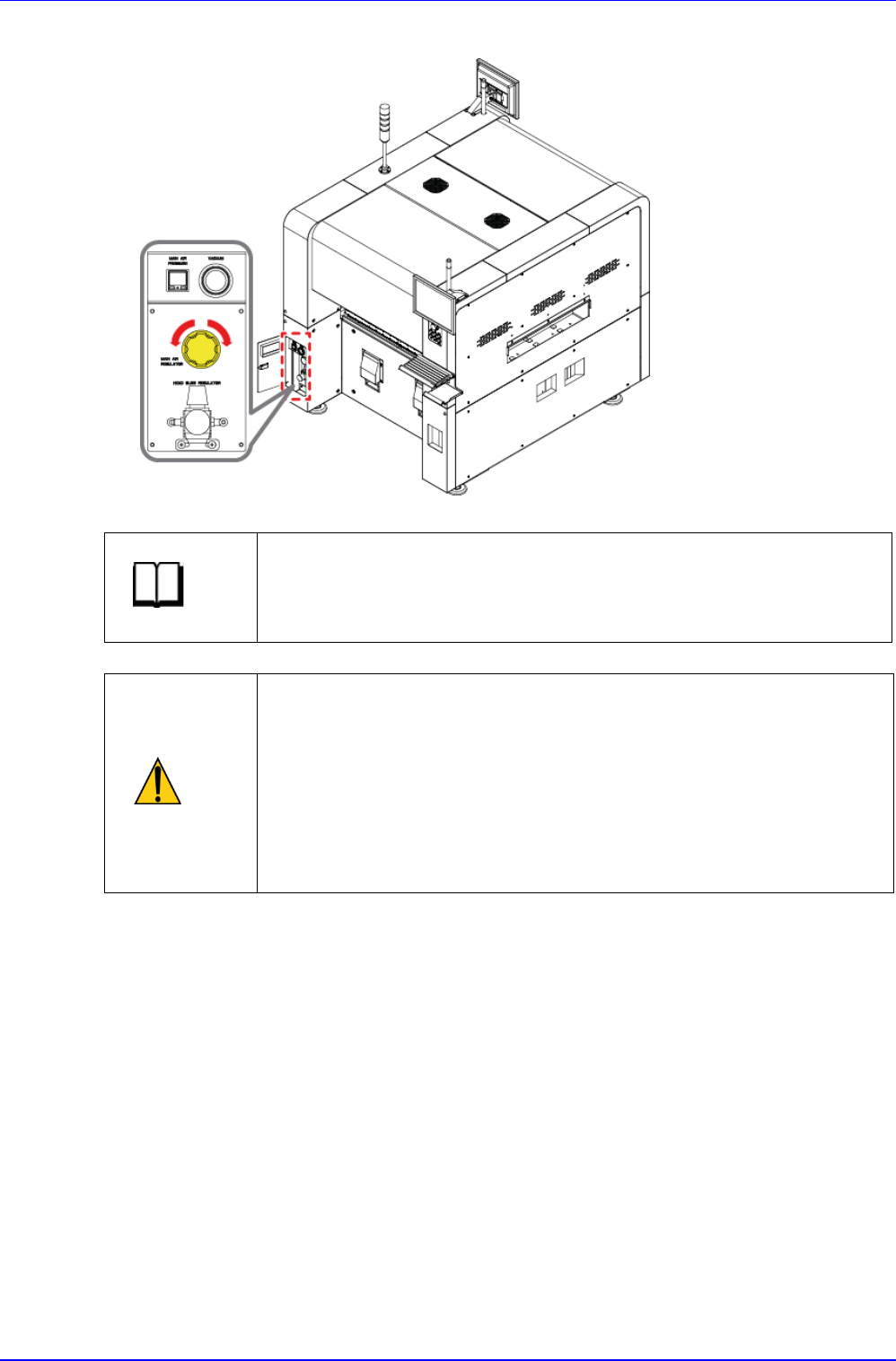

3. 打开设备前面左侧盖子，旋转Regulator把手，将气动设定为0.45~0.55 Mpa

参考

 Main Regulator 逆时针方向旋转：减少压力

 Main Regulator 顺时针方向旋转：增加压力

 设备的气动消耗量：最大为 50 N

ℓ

/min

注意

 必须使用符合于气动消耗量的压缩机。否则可能发生设备的气动相关

问题。

 因压缩机的陈旧的管道内机油流入会导致各设备的致命错误。

 管道工作后，管道内可能存在碎屑、粘附物等异物，必须用干净抹布

绑紧管道末端进行冲洗，抹布保持清洁，没有污染时，连接设备。

 为了防止管道内流入机油及结露现象，确认是否安装 Oil Filter、Air

Dryer。

安装

1-15

1.7. 连接通信

连接前后设备与安装设备的通信电缆后，按照使用环境进行设定。

 SMEMA电缆连接位置

1: 与下一设备连接电缆

2: 与上一设备连接电缆

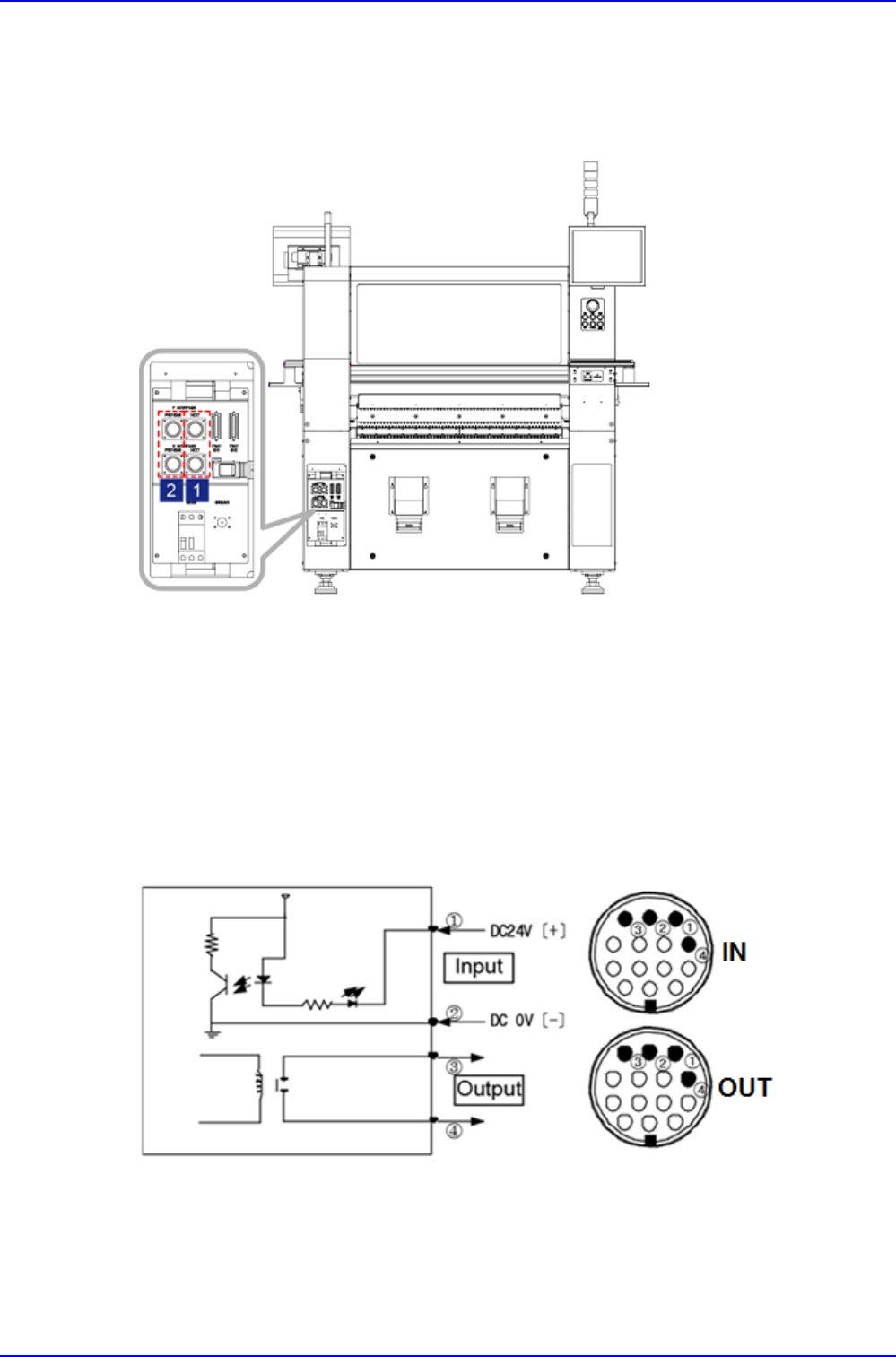

 START输入信号 (电缆 No.:①(+), ②(-))

输入信号在后工程设备输出，大部分的输入信号端子的电压被测定为约 20~22V

 READY输出信号 (电缆 No.:③, ④)

输出信号在前工程设备输出，大部分的输出信号端子在输出时测定到 0，不输出时测

定到

SAMSUNG DECAN Series Service Manual

1-16

■ 工作顺序

1. 前后设备与安装设备的Interface连接器不同时，切断电缆连接

2. 按照用户环境，选择2接点方式或SMEMA方式

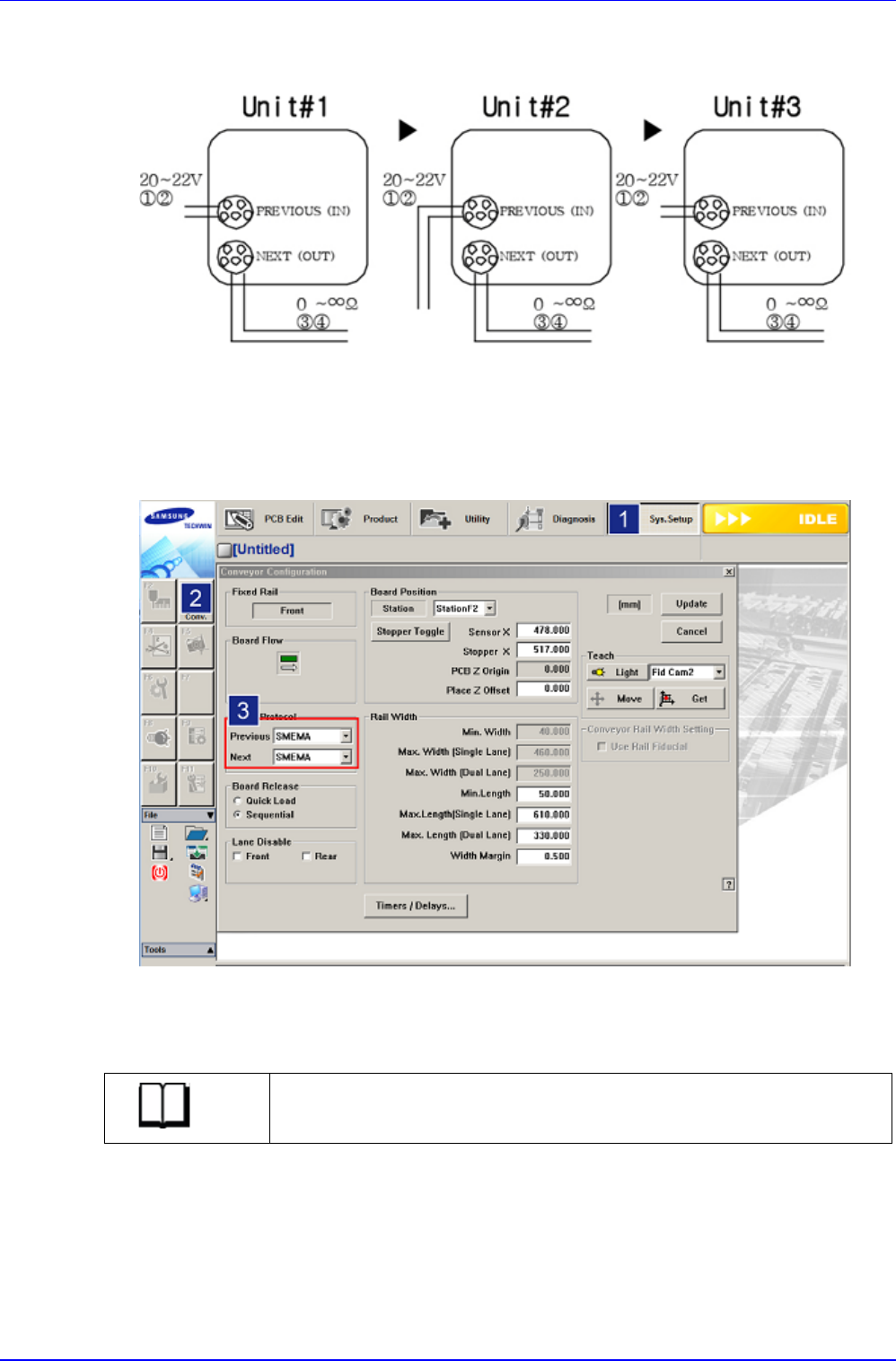

3. 选择MMI的<Sys.Setup> → <Conveyor>后，设定<Inline Protocol>项目的<Previous>和

<Next>

 Stand Alone: 设备之间不连接，手动工作时设定

 SSA(2 点接点)：在下一设备连接接点时，PCB 流动的形式

 SMEMA: 在上一设备给予准备信号，在下一设备连接接点的形式

参考

如 SIMENS、SANYO、TDK(RX-11)等，不是 SMEM 及 SSA Interface
