3.1.3. 安装 Device Net Driver

设备上安装 Device Net Driver。

■ 工作顺序

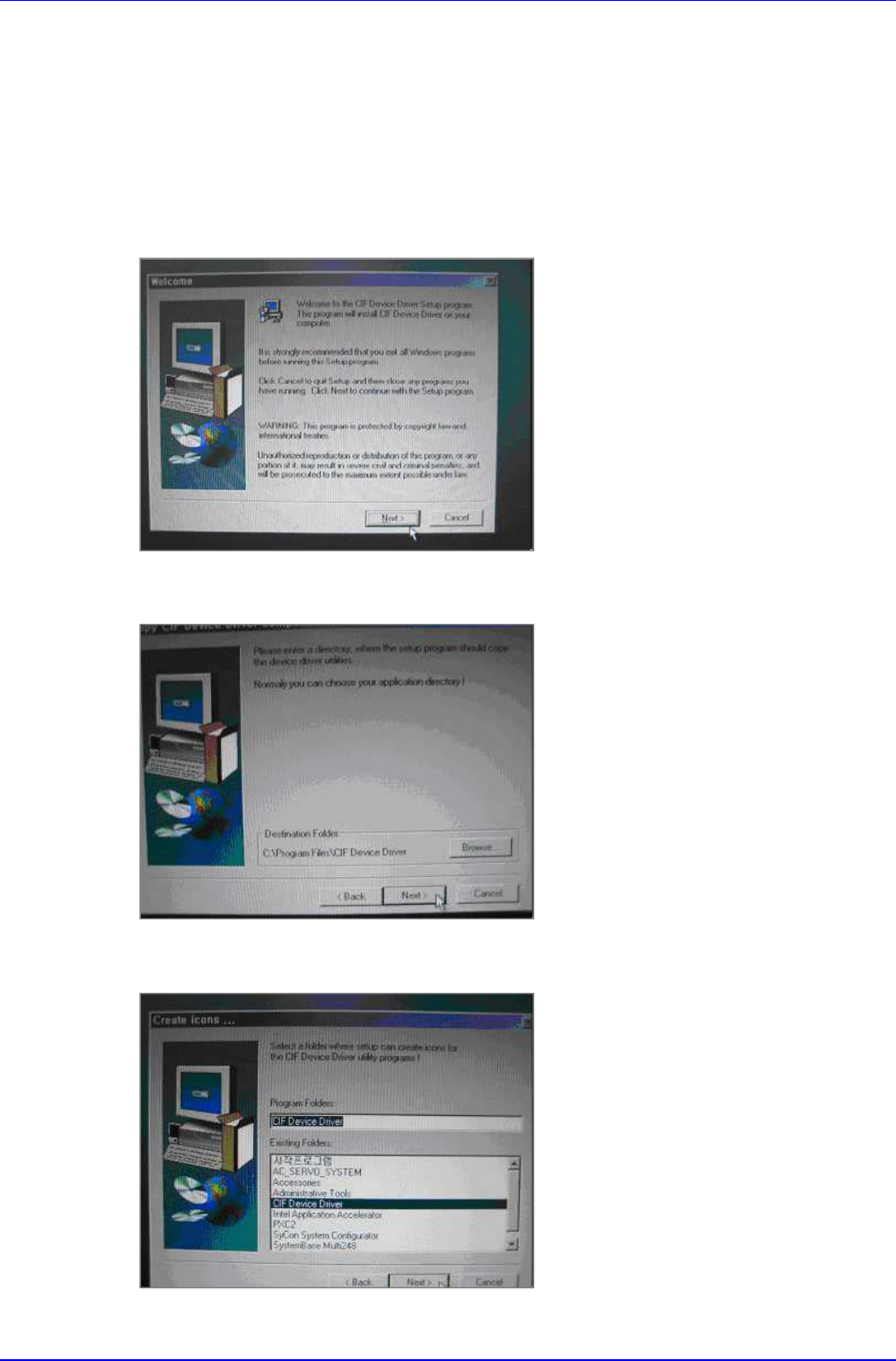

1. 将安装CD放入到CD-ROM，运行<Driver>文件夹的<Setup.exe>

2. 按下[Next]

3. 按下[Next]

4. 按下[Next]

附件

3-43

5. 按下[Finish]

- PC自动发现硬件后，安装驱动程序

6. 在设备管理器，确认<CIF Communication Interface - CIF 4Channel PCI Adapter

(PLX9030)>

SAMSUNG DECAN Series Service Manual

3-44

3.2. 安装偏移

各零件的 PCB Jig 上多次安装零件后，检查 PCB Jig 的安装位置与实际安装的零件位置的差

异是否属于标准范围内，若有差异，用偏移值补正后，提高零件的安装程度。

3.2.1. 0603(1005)

将 0603 零件(或 1005 零件)安装于 Self Inspection Jig 后，检查及补正安装程度。

 Self Inspection Jig

 0603 或 1005 供应器

 0603 或 1005 零件

 透明双面胶

 喷嘴(CN030)

3.2.1.1. 安装零件

■ 工作顺序

1. 用柔软抹布沾上酒精，去除JIG上面的异物

注意

酒精通过 JIG 的边缘缝隙流入到内部时，可能发生 JIG 故障。

2. 注意附着透明双面胶，以免Self Inspection Jig上部产生气泡

3. 将MMI变更为维修模式

4. 在MMI打开零件安装用PCB文件

 0603: AccuracyMeasure_0603.pcb

 1005: AccuracyMeasure_1005.pcb

参考

PCB文件在4CUST资料室(S/W Guide)可以下载。

 DECAN F2、SM471 共用

 DECAN L2、SM482 共用
