13. 点击<Product>，勾选<Operation Option>项目的<PCB Stop>后，
点击<PCB D/L> → <Start>，将零件安装于Self Inspection Jig
附件
3-49
3.2.1.2. 程度检查
用 Fiducial Camera 查看所安装零件的同时，检查零件的安装程度。
检测到零件上发生问题时，变更照明设定(一般芯片为 6～7 左右)
Fiducial Camera 上附着偏光过滤器
■ 工作顺序

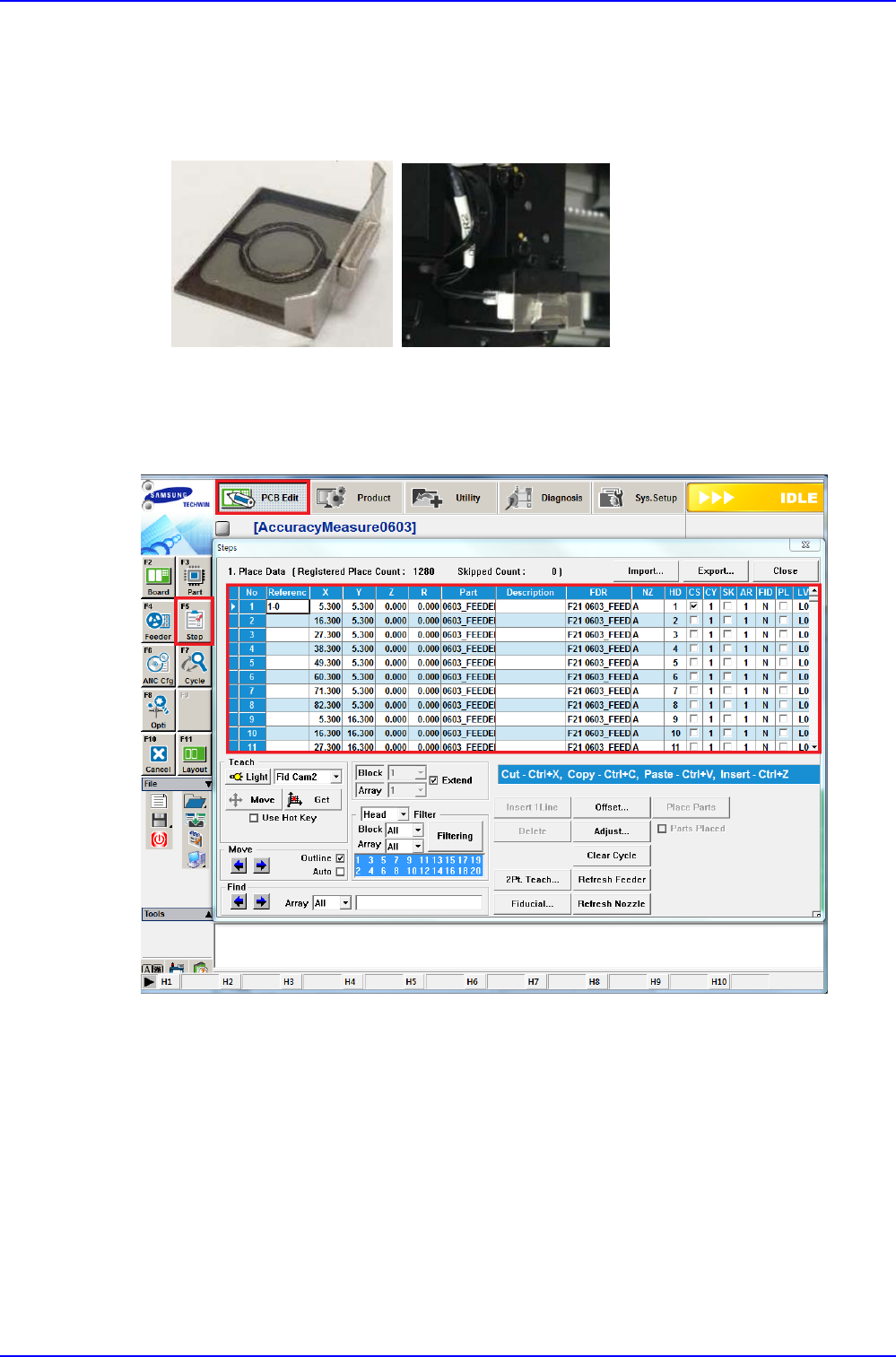

1. 完成零件安装时，点击MMI的<PCB Edit> → <Step>后，确认是否设定为<Teach>的
<Fid Cam2>，点击<Place Data>之一
SAMSUNG DECAN Series Service Manual
3-50

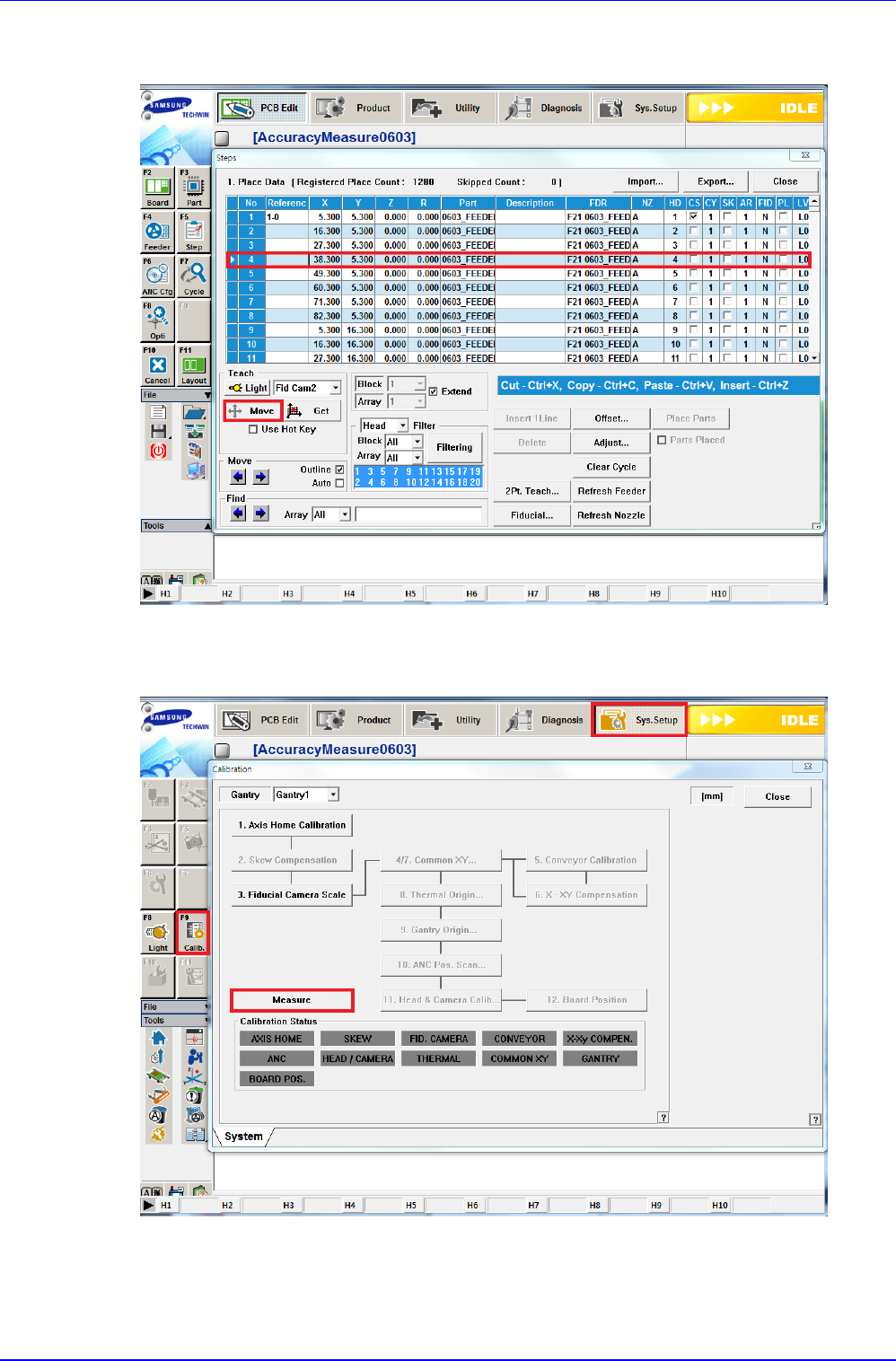

2. 点击<Teach>项目的<Move>，将Head移动到选择的<Place Data>的坐标后，检测已安装
的零件
3. 点击<Sys.Setup> → <Calib> → <Measure>，进行Self Inspection Jig的Fiducial Mark
Scan
