附件 3-47 11. 点击 MMI 的 <Board> ，点击 <T each> 项目的 <Move> 后，确认是否识别 Self Inspection Jig 左 下方的基准符号 12. 点击 <Fiducial Mark & Position> ，各选择 <Mark Position> 项目的 1 、 2 、 3 ，点击 Scan 后， 确认是否识别 Self I…
SAMSUNG DECAN Series Service Manual
3-46

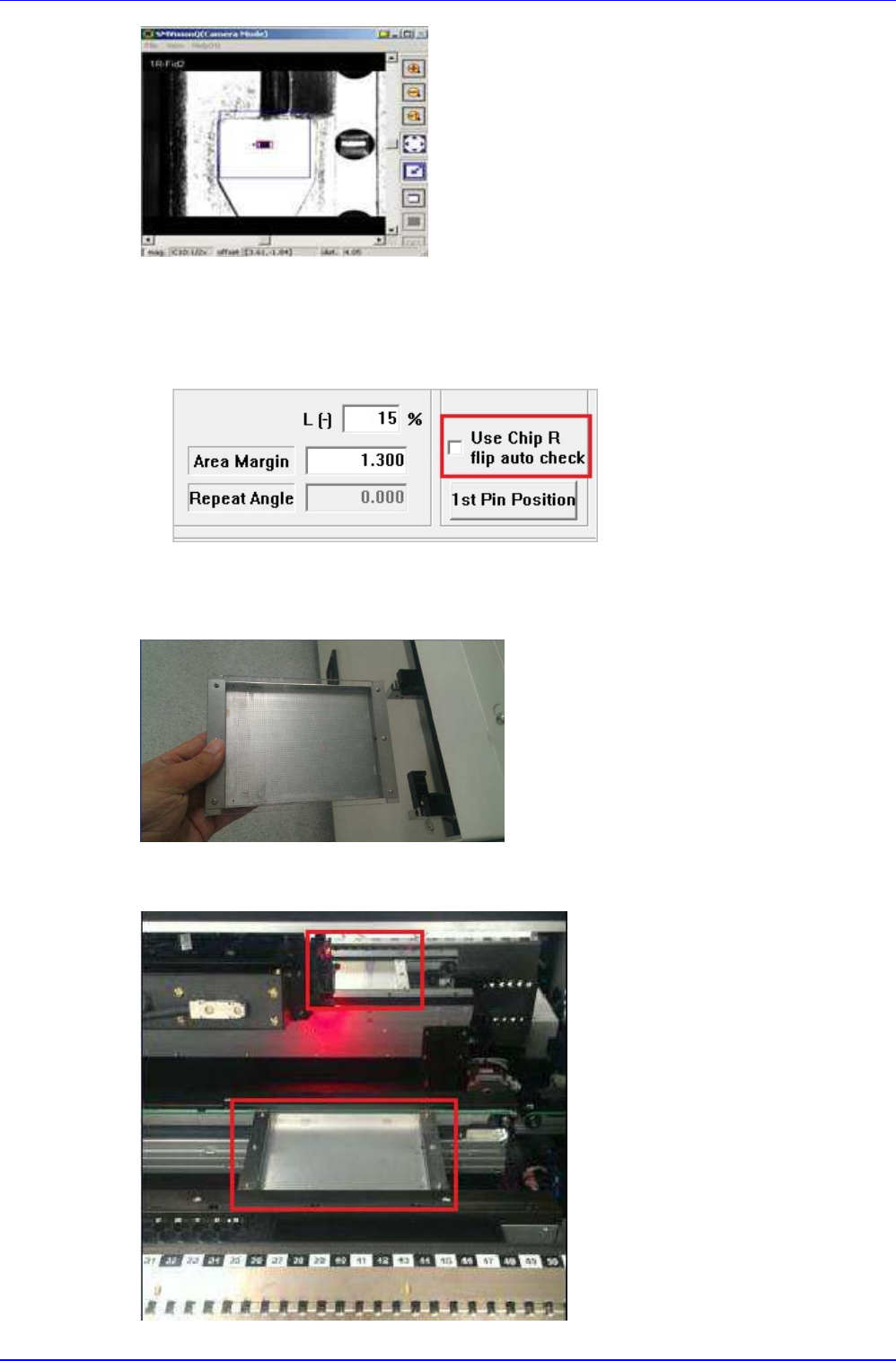

1005 零件时，不要变更<Sync Pick Up Tol>的 X、Y 位置值
若发生错误，变更零件数据或调整照明的亮度后，再执行
工作中，发生“Use Chip R Filp”相关错误时，设定为不使用<Use Chip R Flip auto Check>
功能
9. 点击MMI的<PCB Edit> → <Board> → <Conv.Width>，按照Self Inspection Jig的大小，
调节传输带的宽度后，点击<PCB IN>
10. 确认Self Inspection Jig是否移动到前/后面Work Zone
附件
3-47

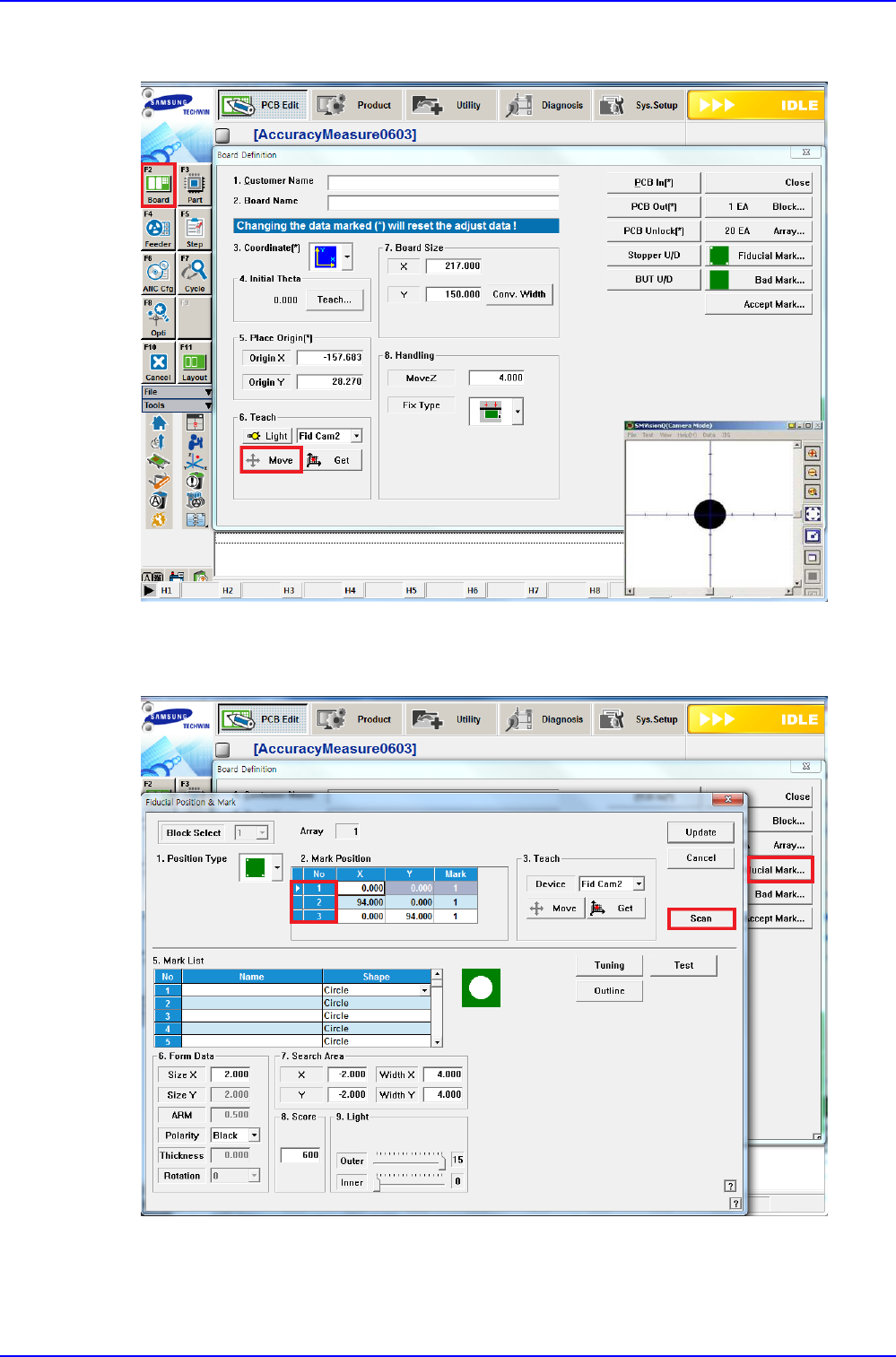

11. 点击MMI的<Board>，点击<Teach>项目的<Move>后，确认是否识别Self Inspection Jig左
下方的基准符号
12. 点击<Fiducial Mark & Position>，各选择<Mark Position>项目的1、2、3，点击Scan后，
确认是否识别Self Inspection Jig 3处的基准符号
SAMSUNG DECAN Series Service Manual
3-48

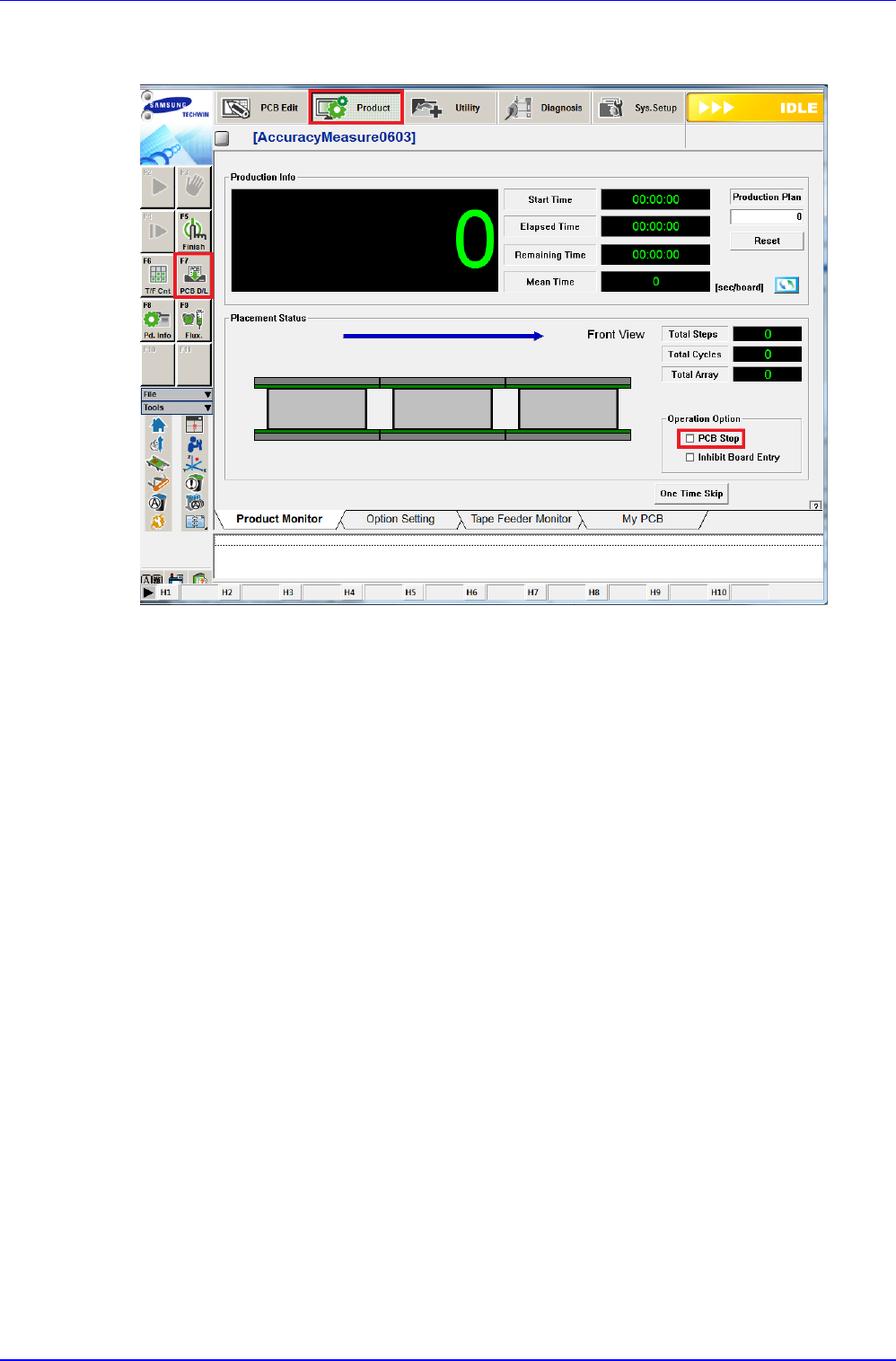

13. 点击<Product>，勾选<Operation Option>项目的<PCB Stop>后，
点击<PCB D/L> → <Start>，将零件安装于Self Inspection Jig
