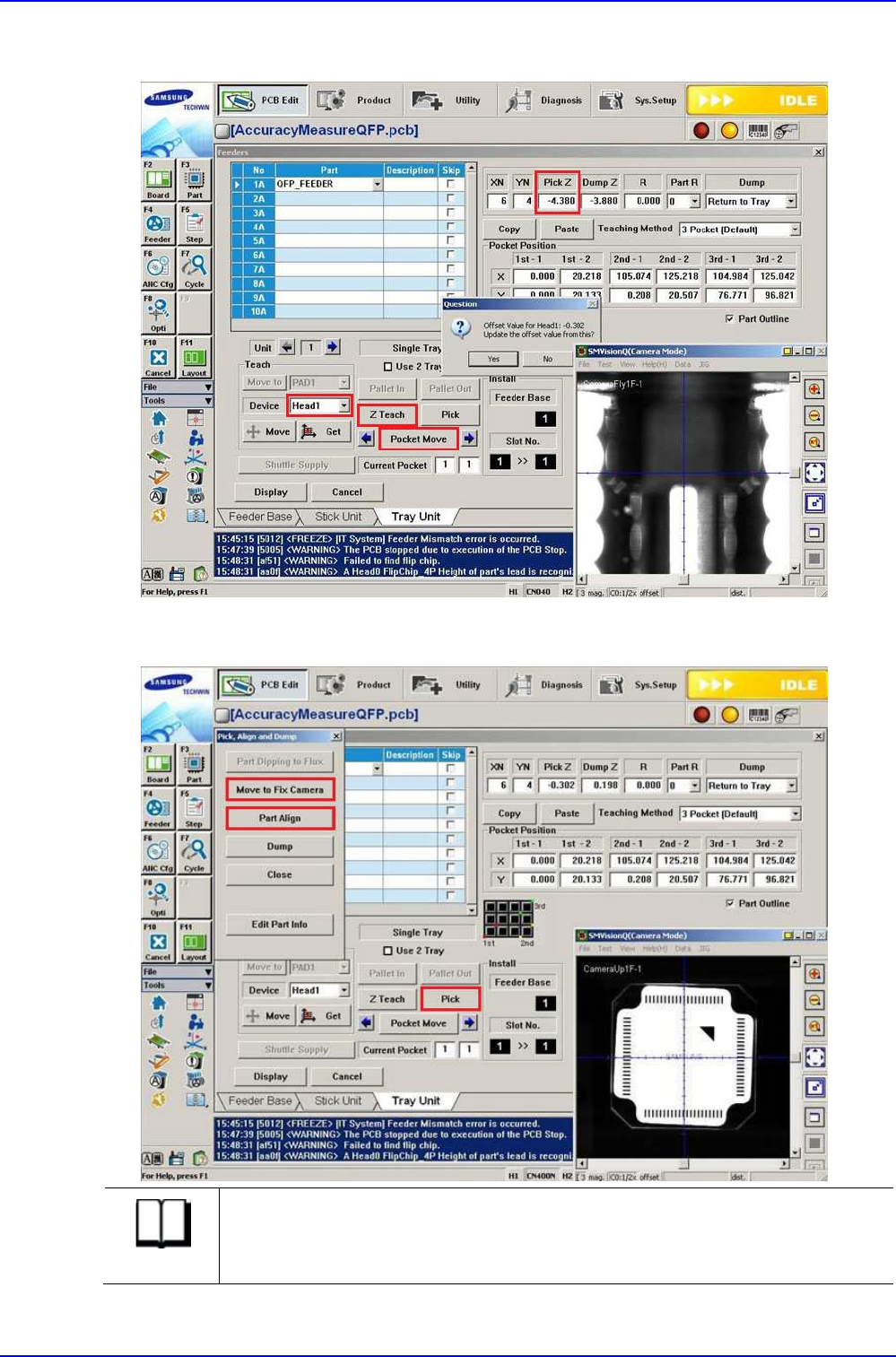

11. 将<Device>项目选择为Head1，点击<Pocket Move>，用零件移动头部，点击<Z Teach>
后，测定<Pick Z>高度
12. 点击<Pick> → <Move to Fix Camera> → <Part Align>后，确认是否正常检测零件
参考
没有正常检测时，点击<Edit Part Info>，调节照明亮度，为使能够正常检
测，修改Part Data。
SAMSUNG DECAN Series Service Manual
3-58

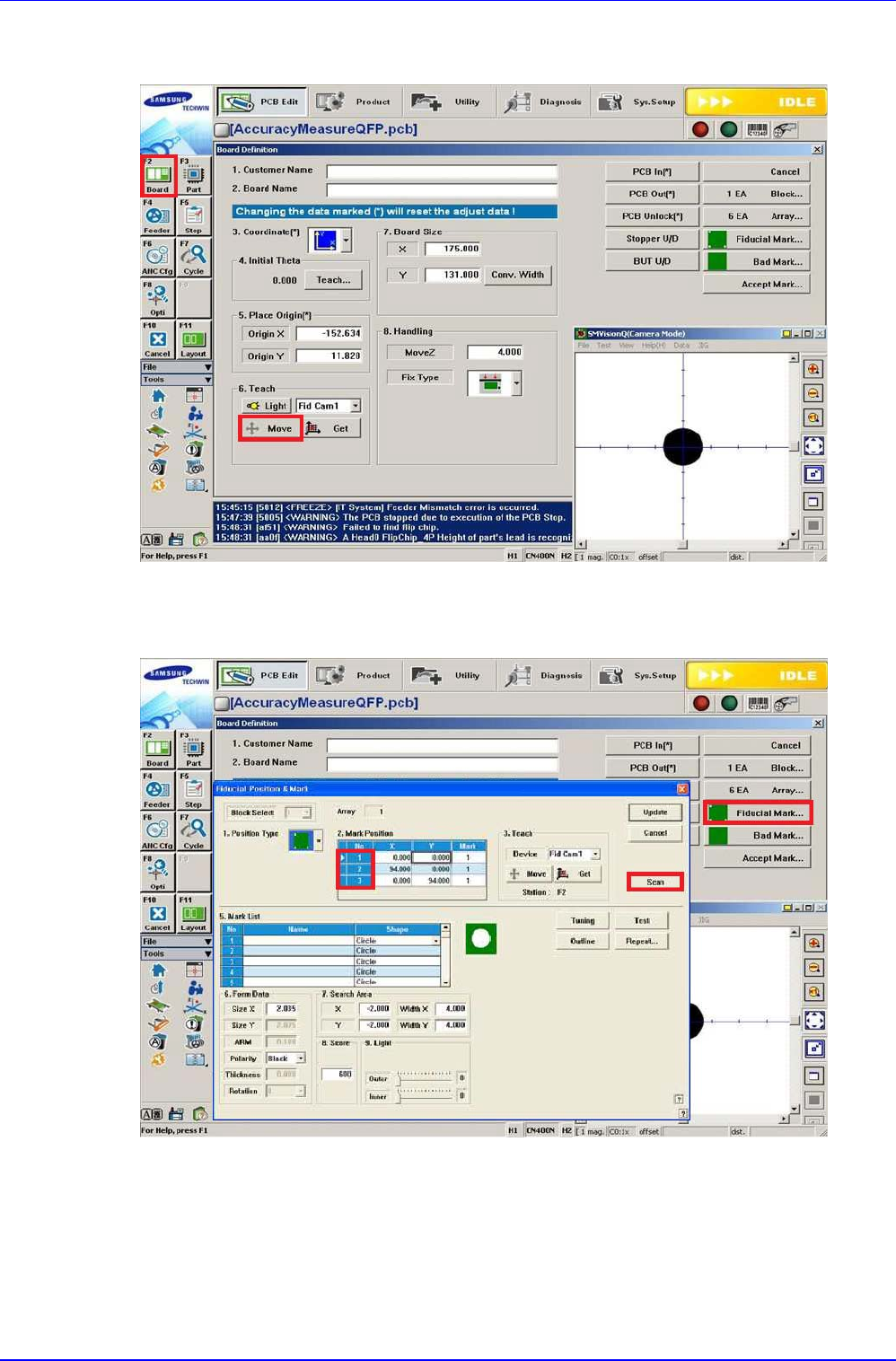

13. 点击MMI的<Board>，点击<Teach>项目的<Move>后，确认是否识别Jig左下方的基准符
号
14. 点击<Fiducial Mark & Position>，各选择<Mark Position>项目的1、2、3，点击Scan后，
确认是否识别Jig 3处的基准符号
15. 关闭<Fiducial Mark & Position>窗口和<Board>窗口后，完成Jig的基准符号识别及设定
Place Origin位置
附件
3-59

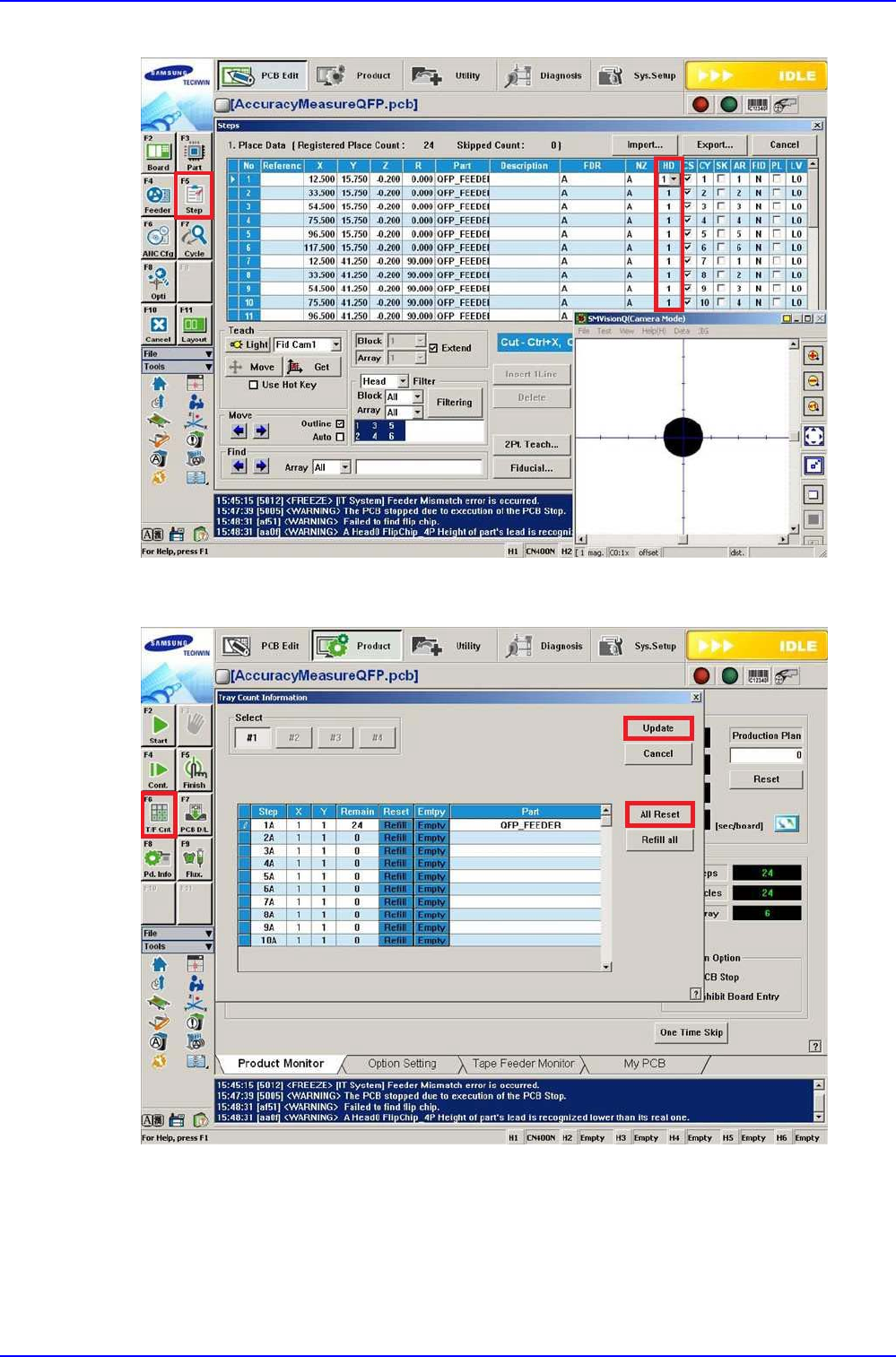

16. 点击<Step>后，将要安装的HD变更为1
17. 点击<Product> → <T/F Cnt> → <All Reset>后，点击<Update>
