SAMSUNG DECAN Series Service Manual

3-52

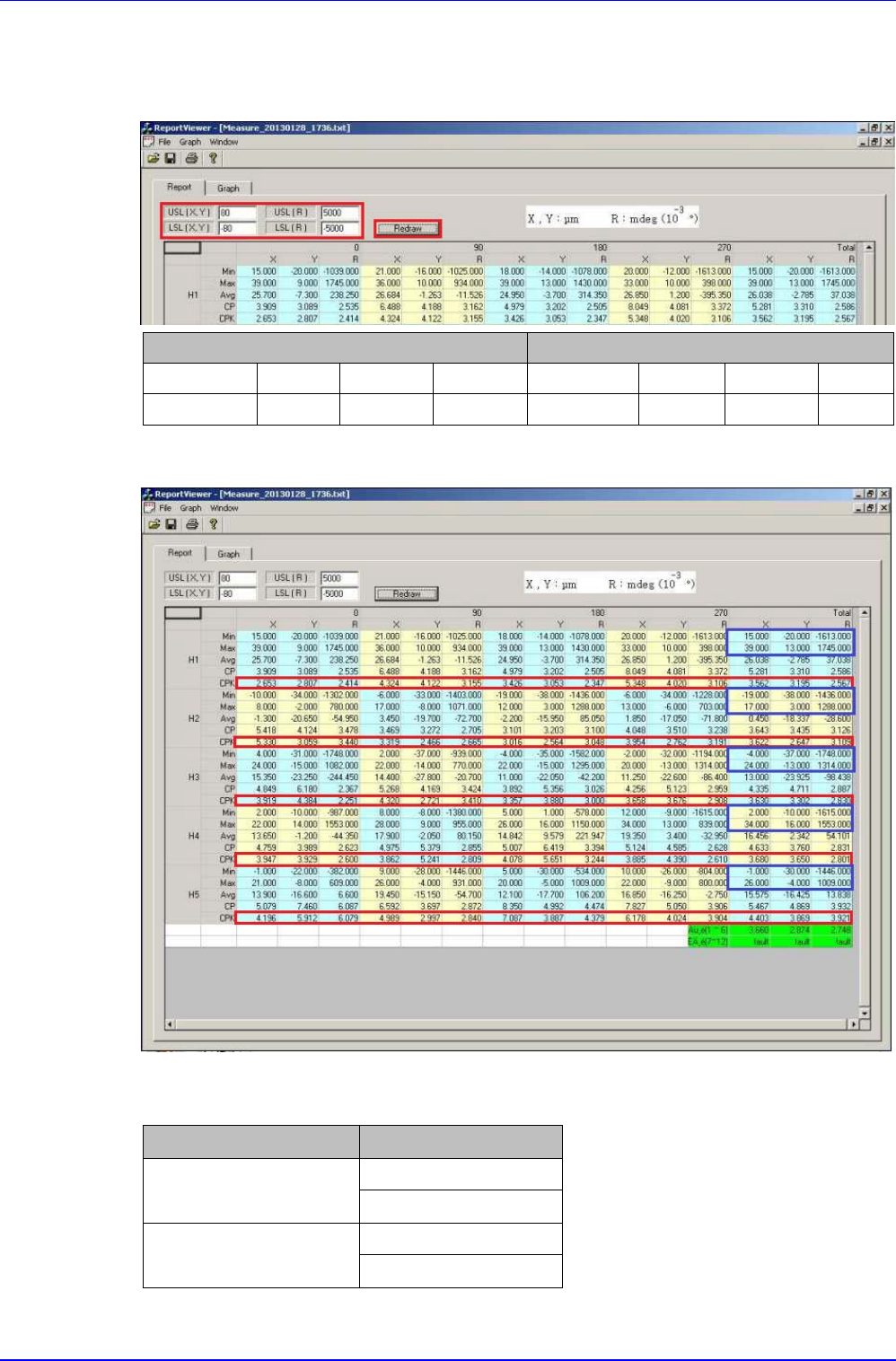

6. 完成检查时，点击<Write to File>后，启用<ReportViewer>窗口

7. 如下设定<Report Viewer>的<USL>、<LSL>后，点击<Redraw>

0603 1005

USL(X, Y) 80 USL(R) 5000 USL(X, Y) 100 USL(R) 5000

LSL(X, Y) -80 LSL(R) -5000 LSL(X, Y) -100 LSL(R) -5000

8. 确认报告数据是否符合标准

 蓝色边缘：Min、Max Spec Over值

 红色边缘：CPK Spec Over值

零件检查标准

0603

XY:±0.08mm, R:±5.0

CPK 1.0以上

1005

XY:±0.10mm, R:±5.0

CPK 1.0以上

附件

3-53

3.2.2. QFP

将 QFP 零件安装于 Self Inspection Jig 后，检查及补正安装程度。

 PCB Jig

 Single Tray

 QFP 零件

 3M 喷雾器

 喷嘴(CN040、CN110、CN220)

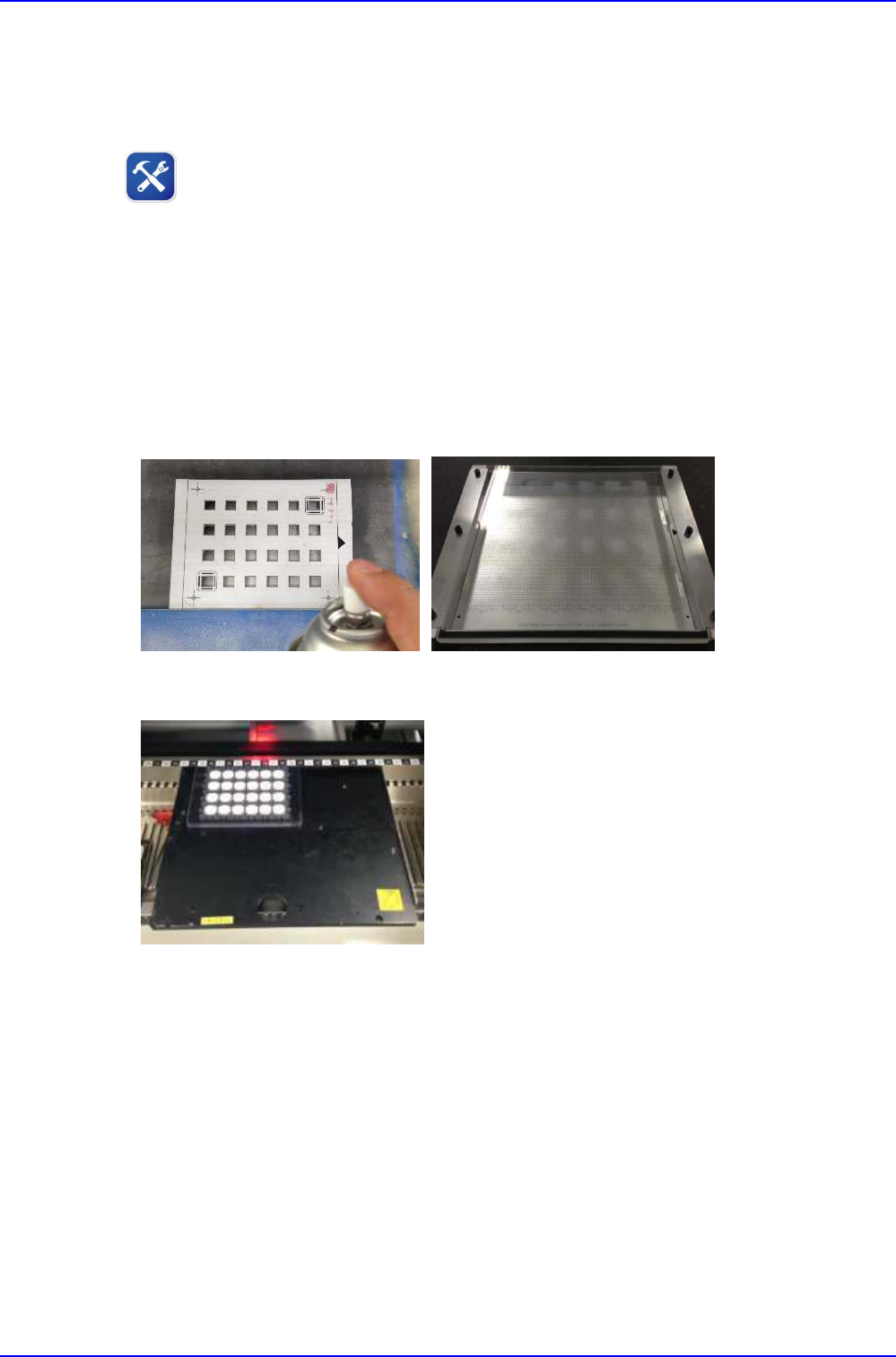

3.2.2.1. 安装零件

■ 工作顺序

1. 用柔软抹布沾上酒精，去除JIG上面的异物

2. QFP零件用Jig上覆盖与安装零件位置相同的框架，用3M喷雾器涂抹后，取下其框架

3. 设备上安装Single Tray后，安装零件托盘

4. 执行MMI后，变更为维修模式

5. 在MMI的<C:\SmartSM\PCB>途径打开“AccuracyMeasure_QFP.pcb”文件

SAMSUNG DECAN Series Service Manual

3-54

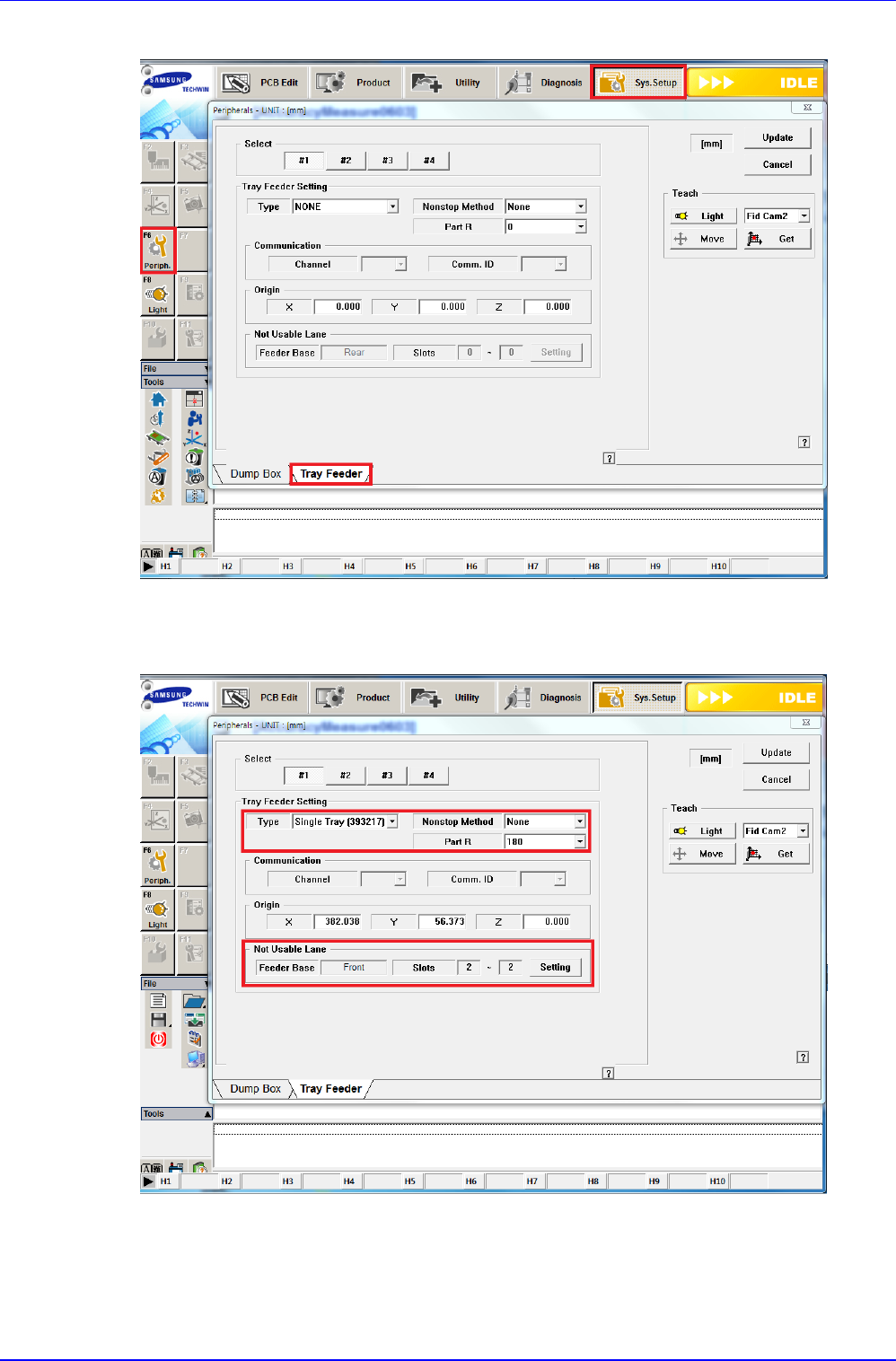

6. 选择<Sys.Setup> → <F6.Preiph> → <Tray Feeder>

7. 将<Tray Feeder Setting>的<Type>项目选择为Single Tray，将<Not Usable

Lane>项目的<Feeder Base>以Front或Rear选择<Slot>为1~2
