3.2.2.2. 程度检查

用 Fiducial Camera 查看所安装零件的同时，检查零件的安装程度。

 零件检测上发生问题时，变更照明设定

 Fiducial Camera 上附着偏光过滤器

■ 工作顺序

1. 点击<Sys.Setup> → <Calib> → <Measure>，进行Jig的Fiducial Mark Scan

SAMSUNG DECAN Series Service Manual

3-62

2. Scan完成后，弹出<Measure>窗口时，点击<Move and Inspect>5~7次，确认零件检测有

无异常

3. 点击<Auto All>后，检查安装程度

附件

3-63

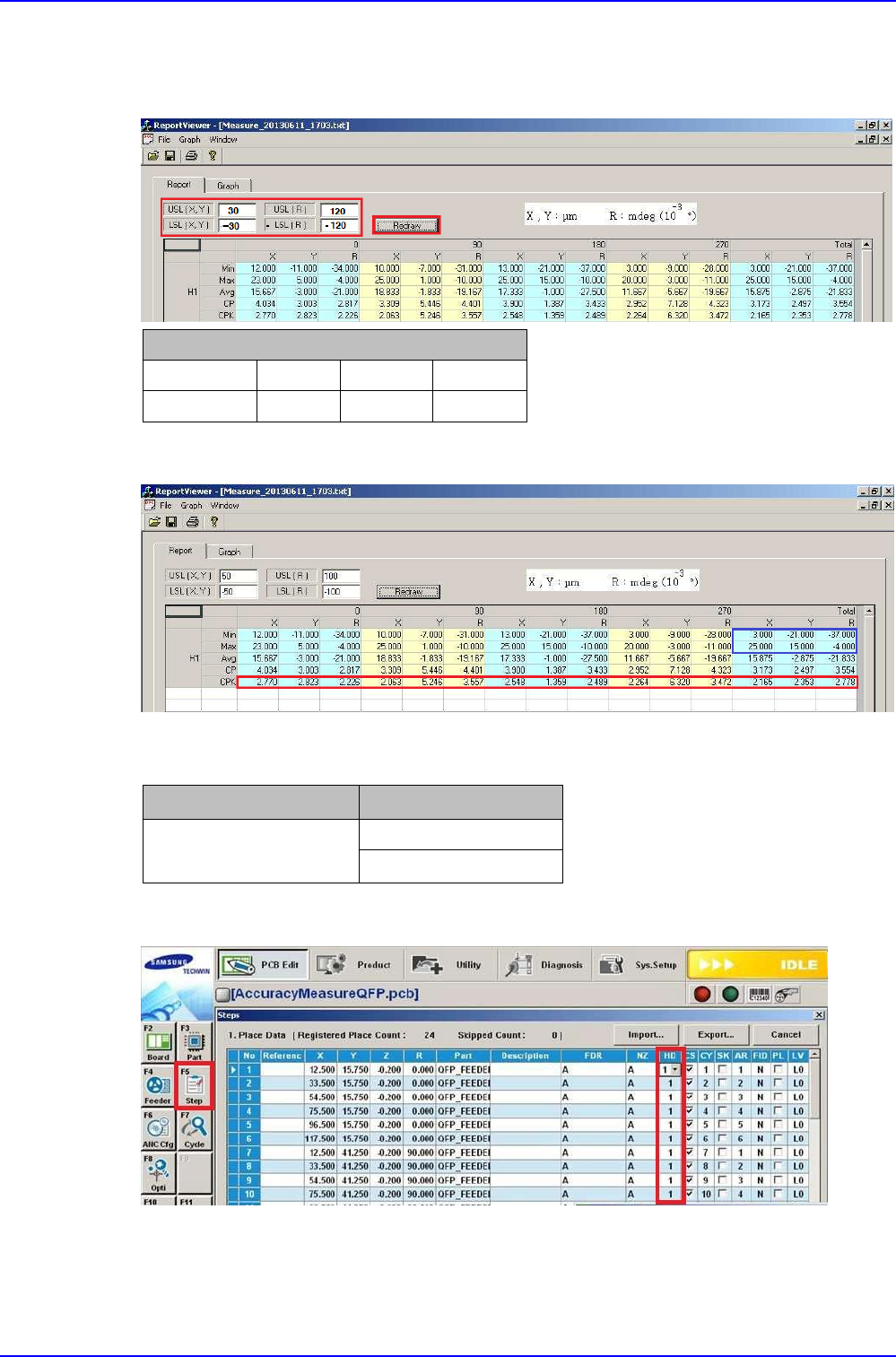

4. 完成检查时，点击<Write to File>后，启用<ReportViewer>窗口

5. 如下设定<Report Viewer>的<USL>、<LSL>后，点击<Redraw>

QFP

USL(X, Y) 30 USL(R) 120

LSL(X, Y) -30 LSL(R) -120

6. 确认报告数据是否符合标准

 蓝色边缘：Min、Max Spec Over 值

 红色边缘：CPK Spec Over 值

零件检查标准

QFP

XY:±0.03mm, R:±0.12

CPK 1.0以上

7. 点击<Step>，将要安装的HD变更为2~10后，进行检查
