安装

1-17

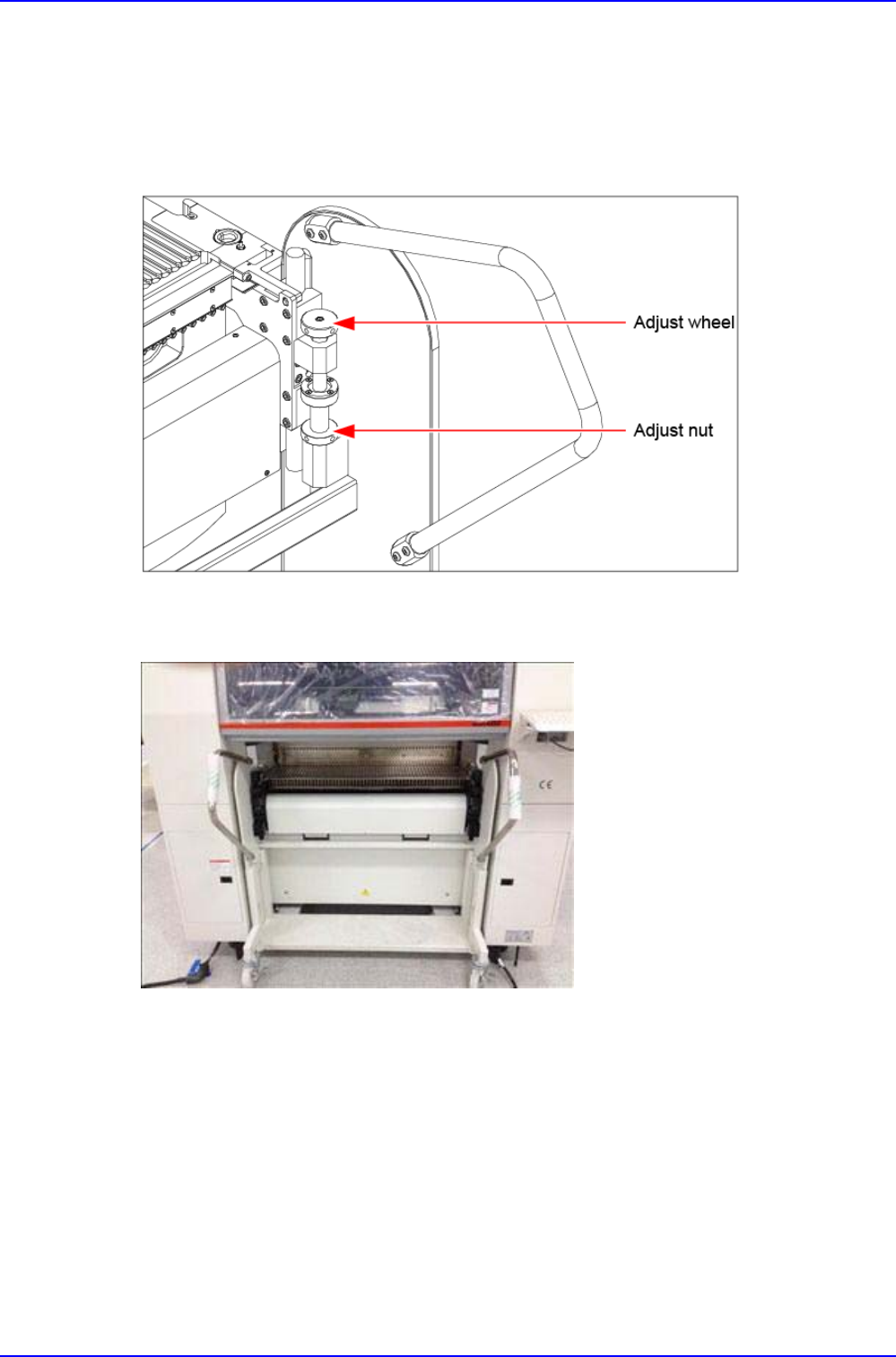

1.8. 调节对接车高度

调节对接车高度，安装于设备。

■ 工作顺序

1. 松开Adjust Nut，用M6扳手松开Adjust Wheel

2. 将对接车组装于设备后，调节主机的底盘框架上部和对接车的供应器底盘下部的间隔为

5mm

试运转

2-19

第2章. 试运转

2.1. 检查安装

试运转设备，检查 Motor I/O 和 System I/O 后，确认是否正常启动设备。

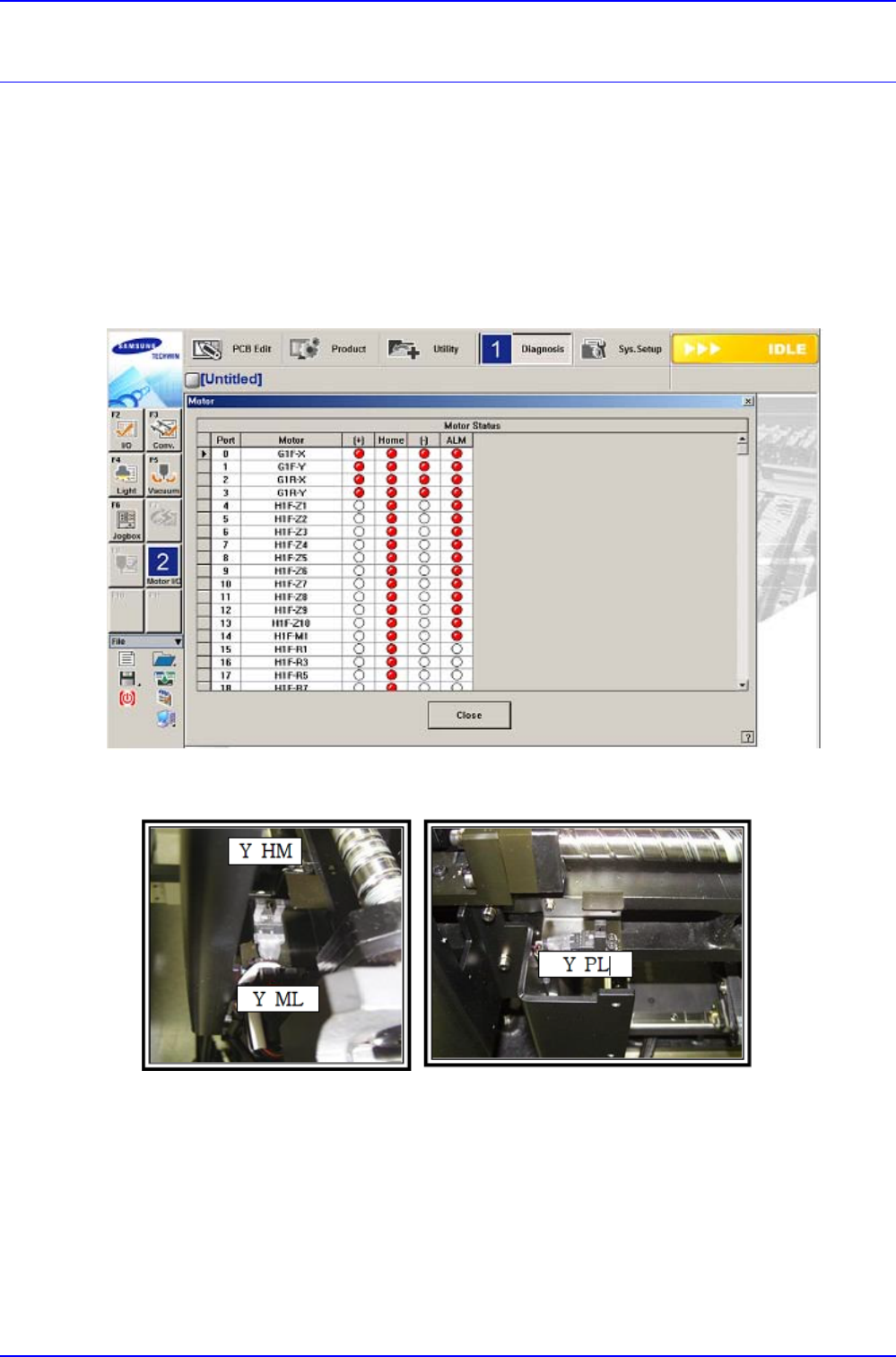

2.1.1. 检查 Motor I/O

执行 MMI 后，不按下 Front OP Panel 的<Ready>开关的状态下，检查 X、Y、Conveyor

Motor I/O。

 移动 Y 轴过程中，确认是否感应 G1F-Y(+, Home, -)、G1R-Y(+, Home, -)
