SAMSUNG DECAN Series Service Manual 3-54 6. 选择 <Sys.Setup> → <F6.Preiph> → <T ray Feeder> 7. 将 <T ray Feeder Setting> 的 <T ype> 项目选择为 Single T ray ，将 <Not Usable Lane> 项目的 <Feeder B…

附件

3-53

3.2.2. QFP

将 QFP 零件安装于 Self Inspection Jig 后，检查及补正安装程度。

 PCB Jig

 Single Tray

 QFP 零件

 3M 喷雾器

 喷嘴(CN040、CN110、CN220)

3.2.2.1. 安装零件

■ 工作顺序

1. 用柔软抹布沾上酒精，去除JIG上面的异物

2. QFP零件用Jig上覆盖与安装零件位置相同的框架，用3M喷雾器涂抹后，取下其框架

3. 设备上安装Single Tray后，安装零件托盘

4. 执行MMI后，变更为维修模式

5. 在MMI的<C:\SmartSM\PCB>途径打开“AccuracyMeasure_QFP.pcb”文件

SAMSUNG DECAN Series Service Manual

3-54

6. 选择<Sys.Setup> → <F6.Preiph> → <Tray Feeder>

7. 将<Tray Feeder Setting>的<Type>项目选择为Single Tray，将<Not Usable

Lane>项目的<Feeder Base>以Front或Rear选择<Slot>为1~2

附件

3-55

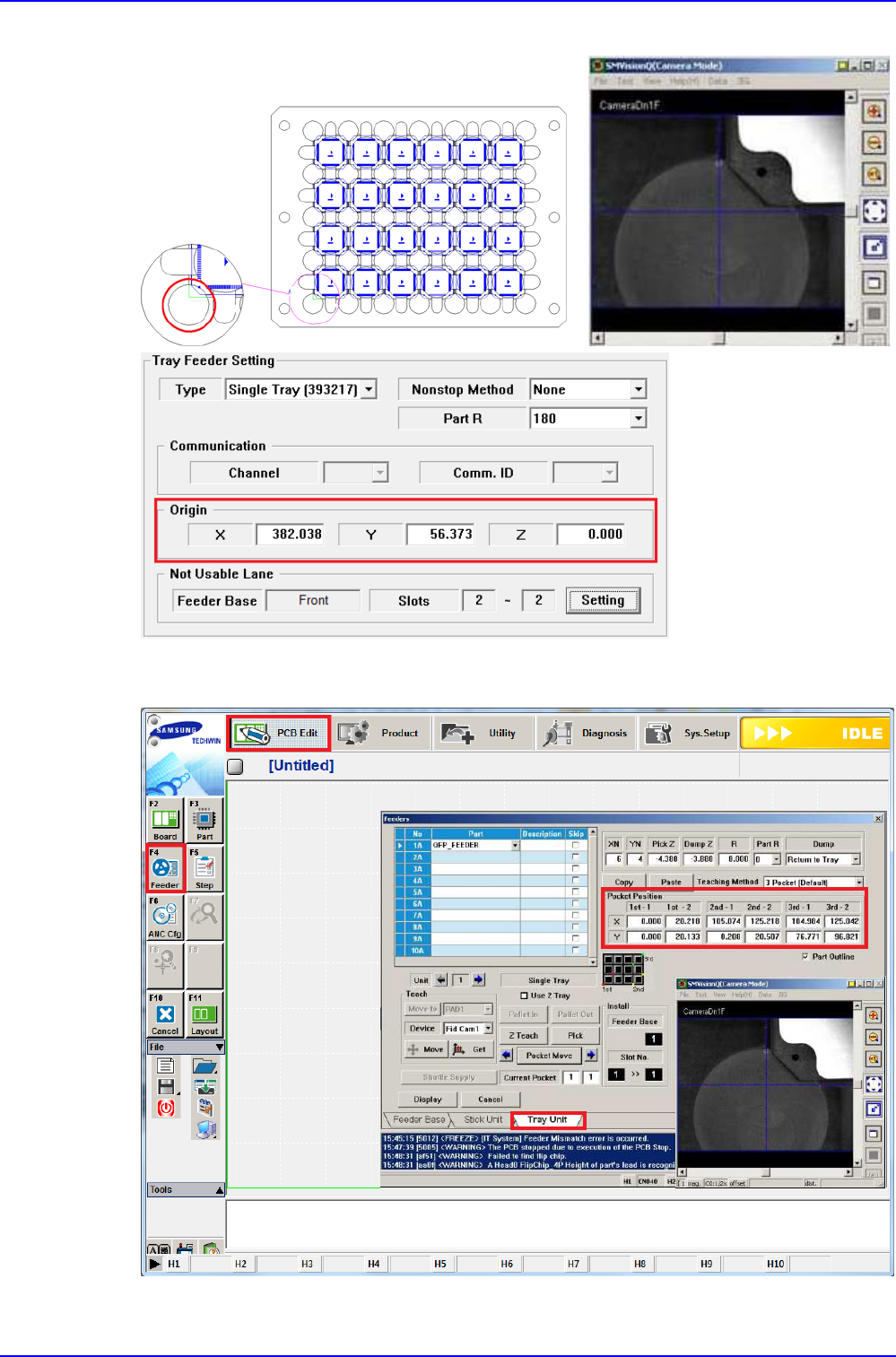

8. 用JogBox，示教托盘左下方的基准符号后，设定原点坐标

9. 选择<PCB Edit> → <Feeder> → <Tray Unit>后，确认<Pocket Position>位置
