SAMSUNG DECAN Series Service Manual
3-60

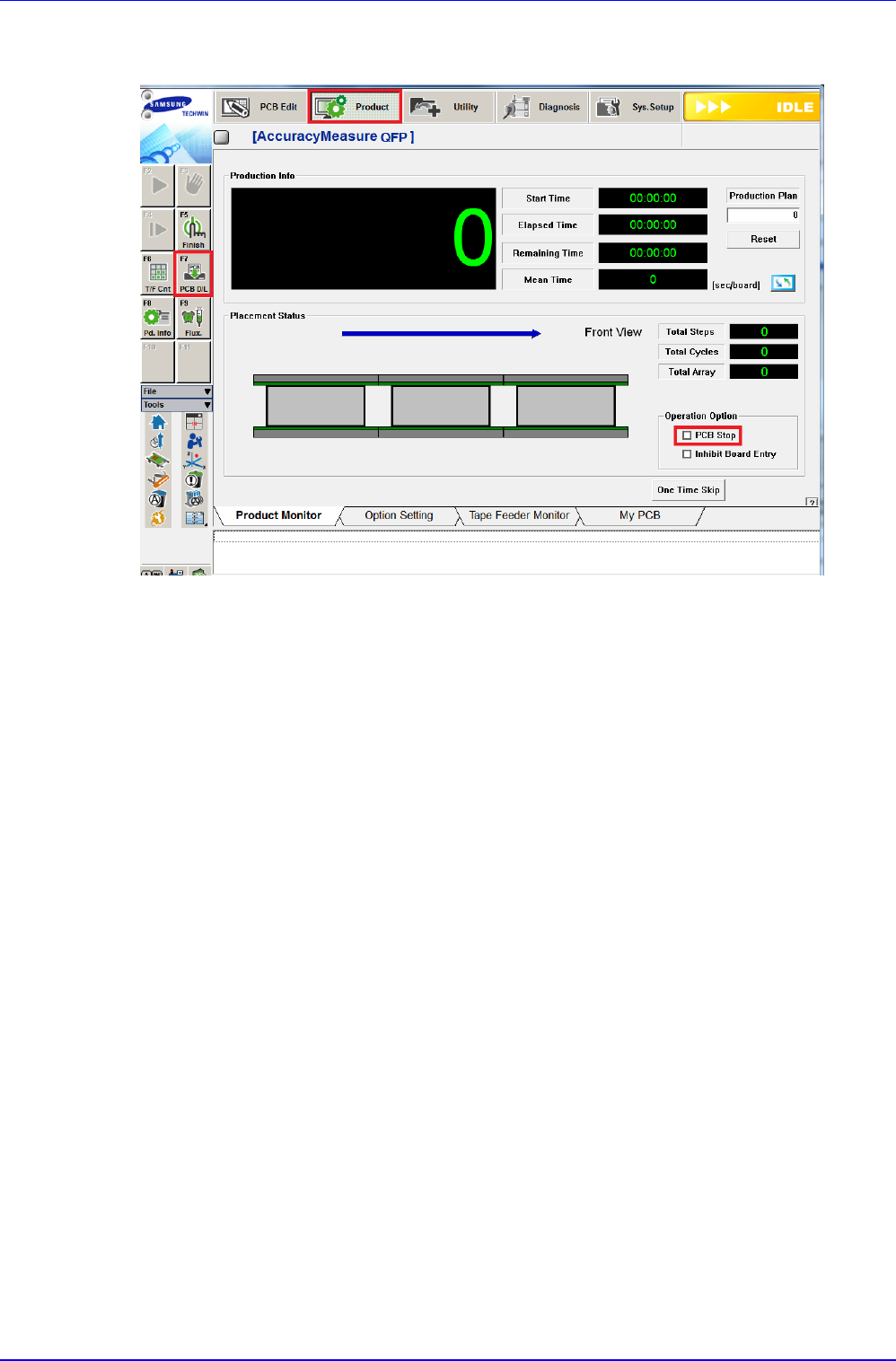

18. 勾选<Operation Option>项目的<PCB Stop>后，点击<PCB D/L> → <Start>，将零件安装
于Jig
附件
3-61

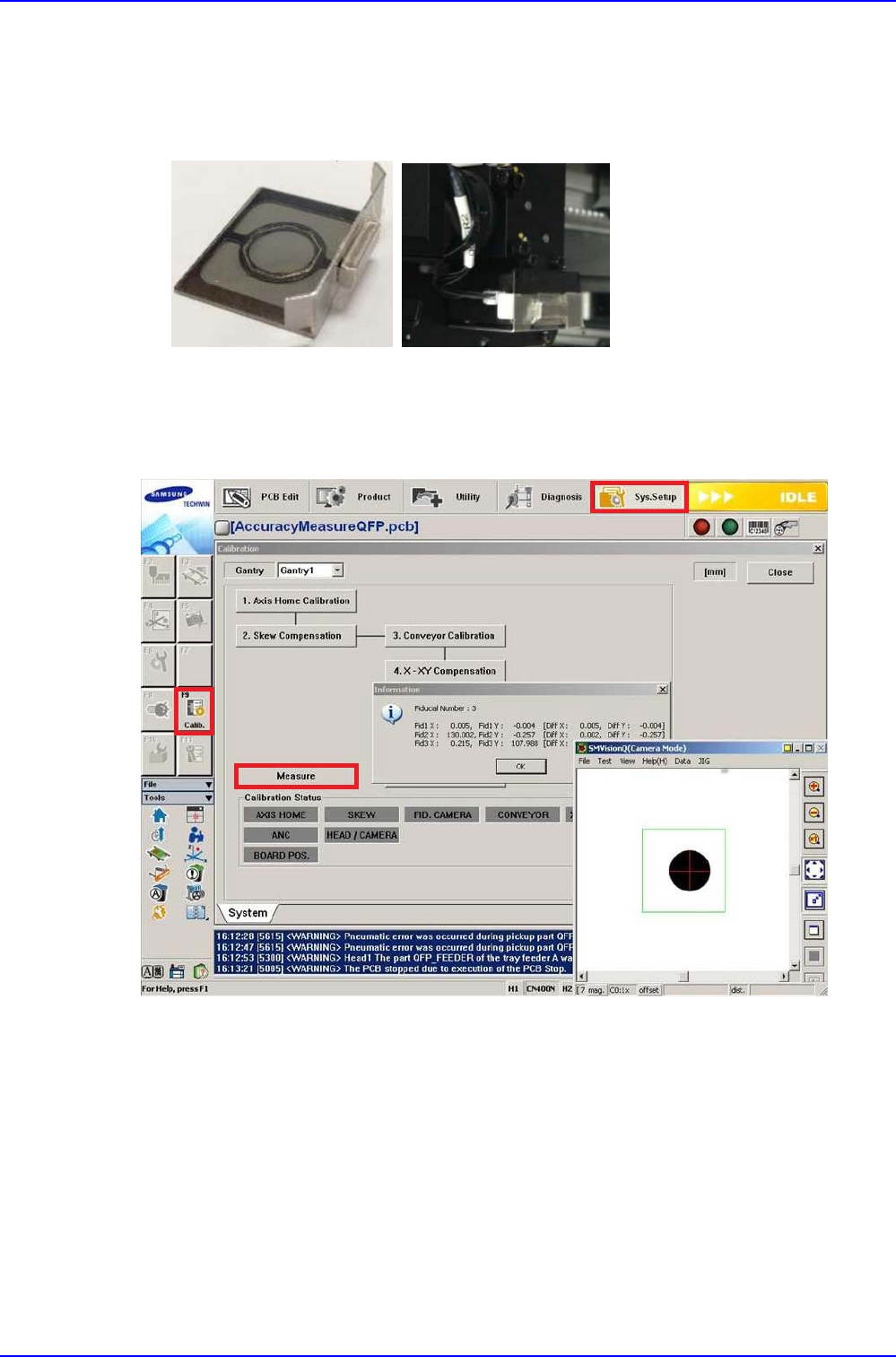

3.2.2.2. 程度检查
用 Fiducial Camera 查看所安装零件的同时，检查零件的安装程度。
零件检测上发生问题时，变更照明设定
Fiducial Camera 上附着偏光过滤器
■ 工作顺序
1. 点击<Sys.Setup> → <Calib> → <Measure>，进行Jig的Fiducial Mark Scan
SAMSUNG DECAN Series Service Manual
3-62

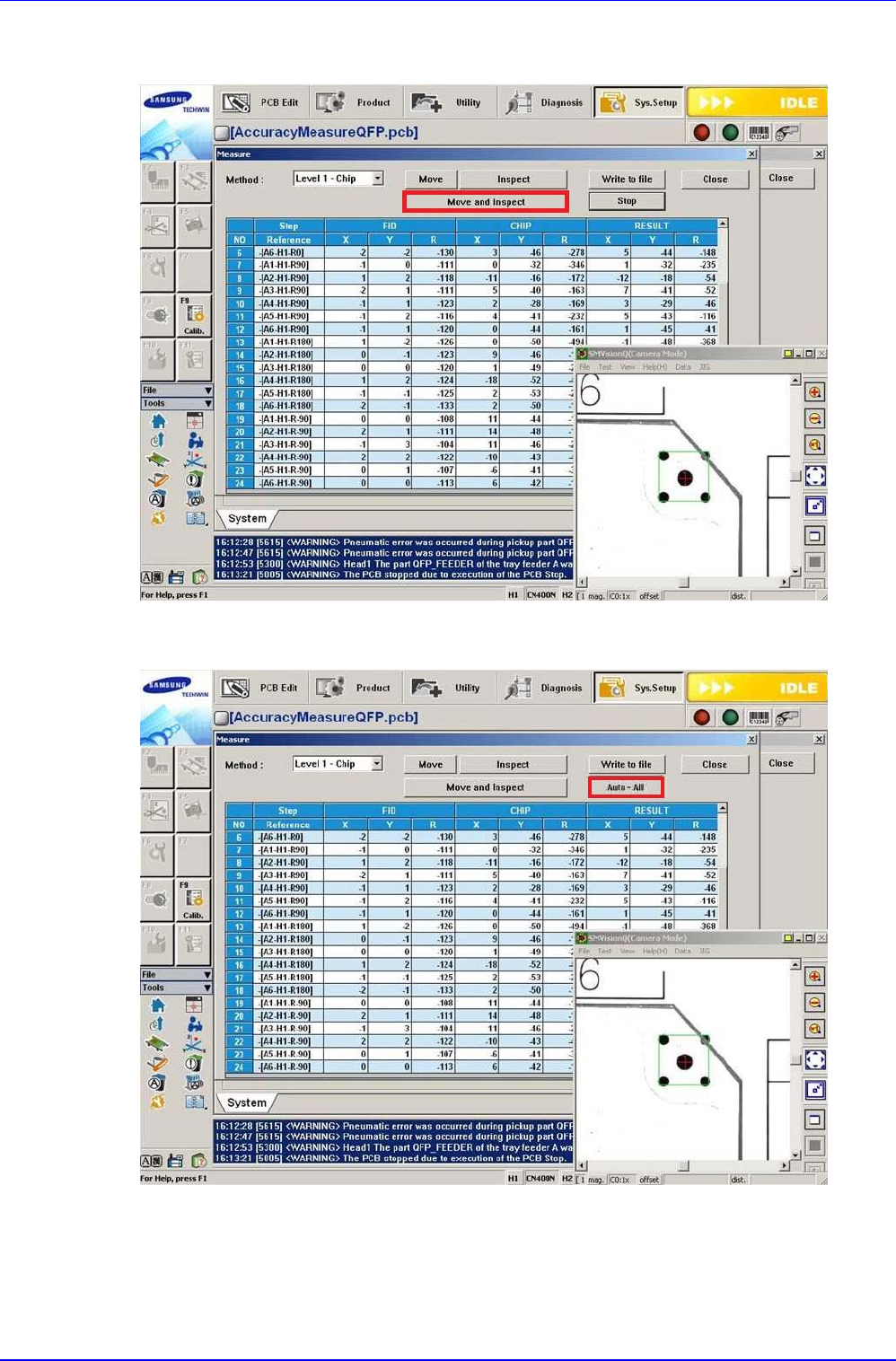

2. Scan完成后，弹出<Measure>窗口时，点击<Move and Inspect>5~7次，确认零件检测有
无异常
3. 点击<Auto All>后，检查安装程度
