1OM-1601
3-18
3 章 2. 機種切替え
1105-001
2.2.6 フィーダセット治具の使用方法
テープフィーダセット治具は、スプライシングを行わないテープフィーダ
の部品補給作業時に、テープフィーダを固定するための仮置き台です。
また、テープフィーダセット用コネクタとケーブルで装置本体からの電源
供給が可能となり、テープフィーダ単位での部品補給作業や、調整作業を
行うことができます。
F1C14
[1] テープフィーダ保持ガイド
テープフィーダ単体調整時にテープフィーダを固定するガイドです。
[2] テープフィーダ固定ベース
テープフィーダを置く台です。
[3] テープフィーダ電源コネクタソケット
テープフィーダ用 DC 電源出力コネクタです。
[4] テープフィーダ接続ケーブル
テープフィーダ電源コネクタとテープフィーダ間を接続して、テー
プフィーダに電源を供給します。
1OM-1601
3-19
3 章 2. 機種切替え
1105-001
2.2.6.1 テープフィーダの取付け

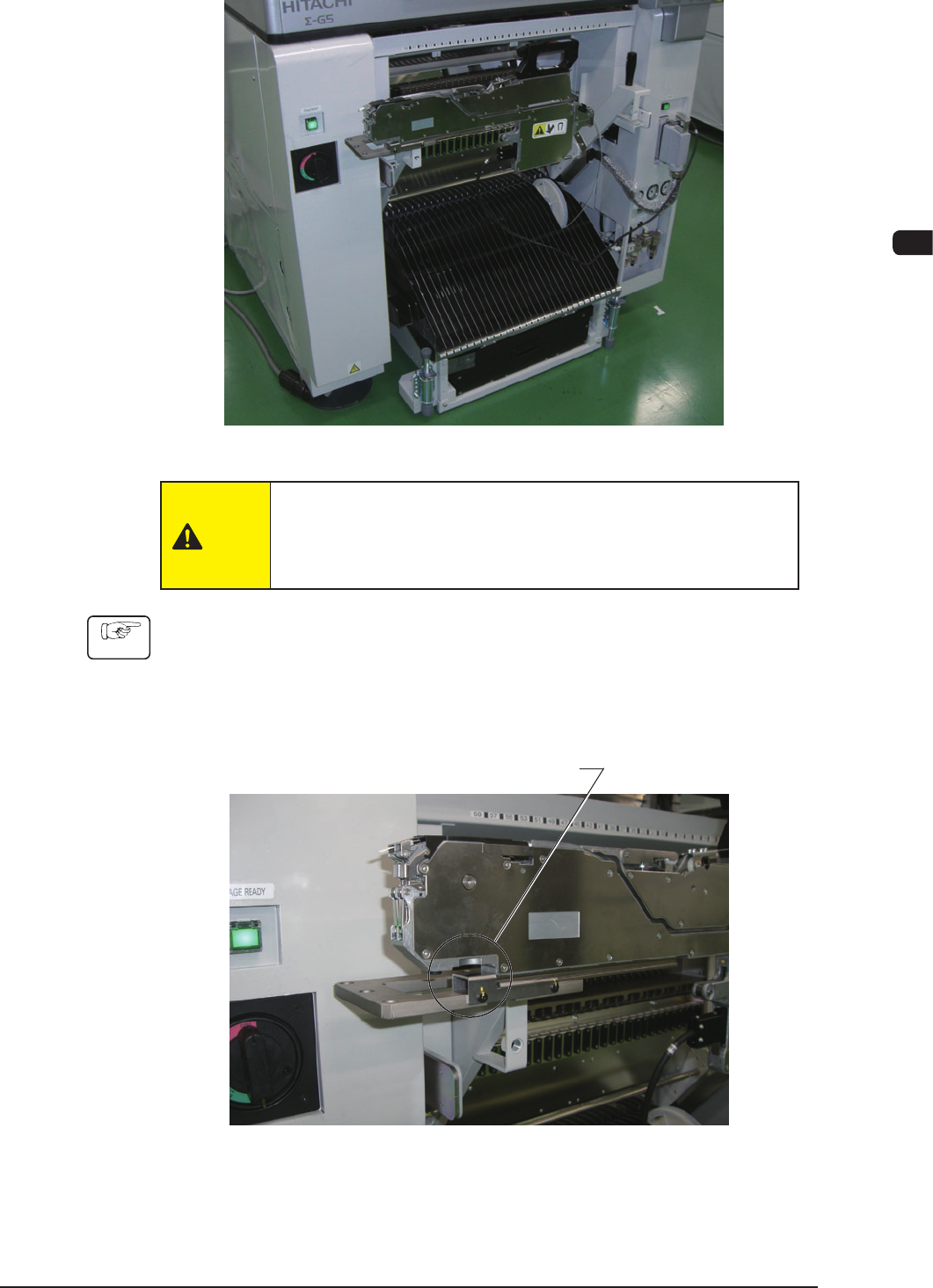

F1C15
注意
かがんで作業を行う場合は、テープフィーダ作業台に頭を
ぶつけて、けがのおそれがありますので、注意してくださ
い。
手順
(1) 部品補給を行うテープフィーダを一括交換カートのフィーダベース
から取外し、テープフィーダ保持ガイドに取付ける。
( テープフィーダ保持ガイドに沿わせ、突き当るまでゆっくり挿入し
ます。)
突き当るまで挿入する
F1C16
1OM-1601
3-20
3 章 2. 機種切替え
1105-001

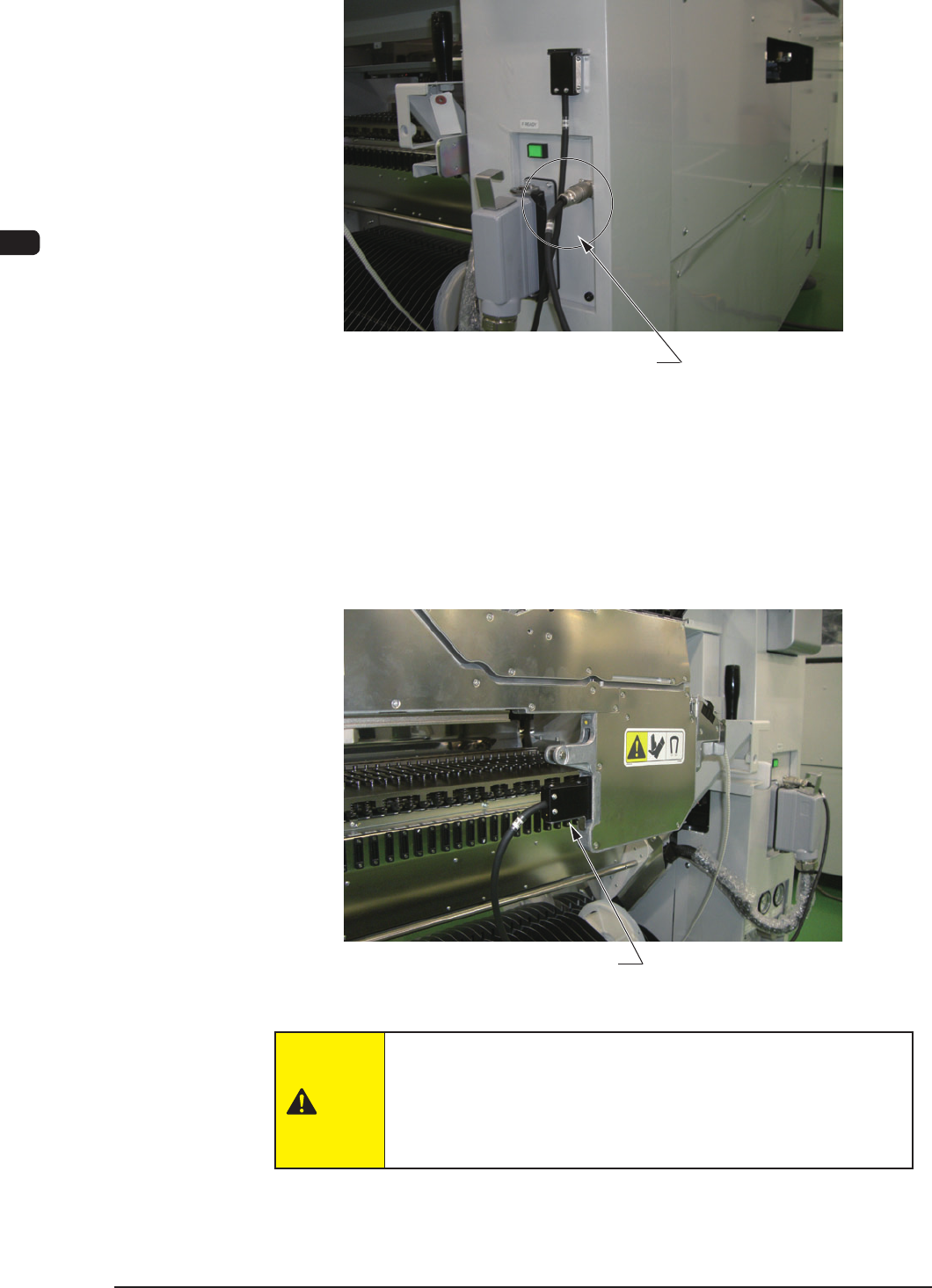

(2) 本体装置にテープフィーダ電源コネクタソケットを取付ける。
テープフィーダ電源コネクタソケット
F1C17
(3) 装置本体にマグネットで取付けられているテープフィーダ接続ケー
ブルをブラケットを下にした状態でテープフィーダに接続する。
( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ
フィーダの手動操作が可能となり、部品補給や調整を行うことが可
能になります。)
ブラケットを下にして接続
F1C18
注意
テープフィーダ接続ケーブルをテープフィーダに接続する
際、テープフィーダを抑えずに行うと、テープフィーダ保
持ガイドから外れて落下する可能性があります。確実に
フィーダを抑えながら接続をしてください。
