1OM-1601
4-16
4 章 4. 基板認識マークの説明
(3) 材 質
銅箔、 ニッケルメッキ、半田メッキ、半田レベラ、金メッキ
ノート

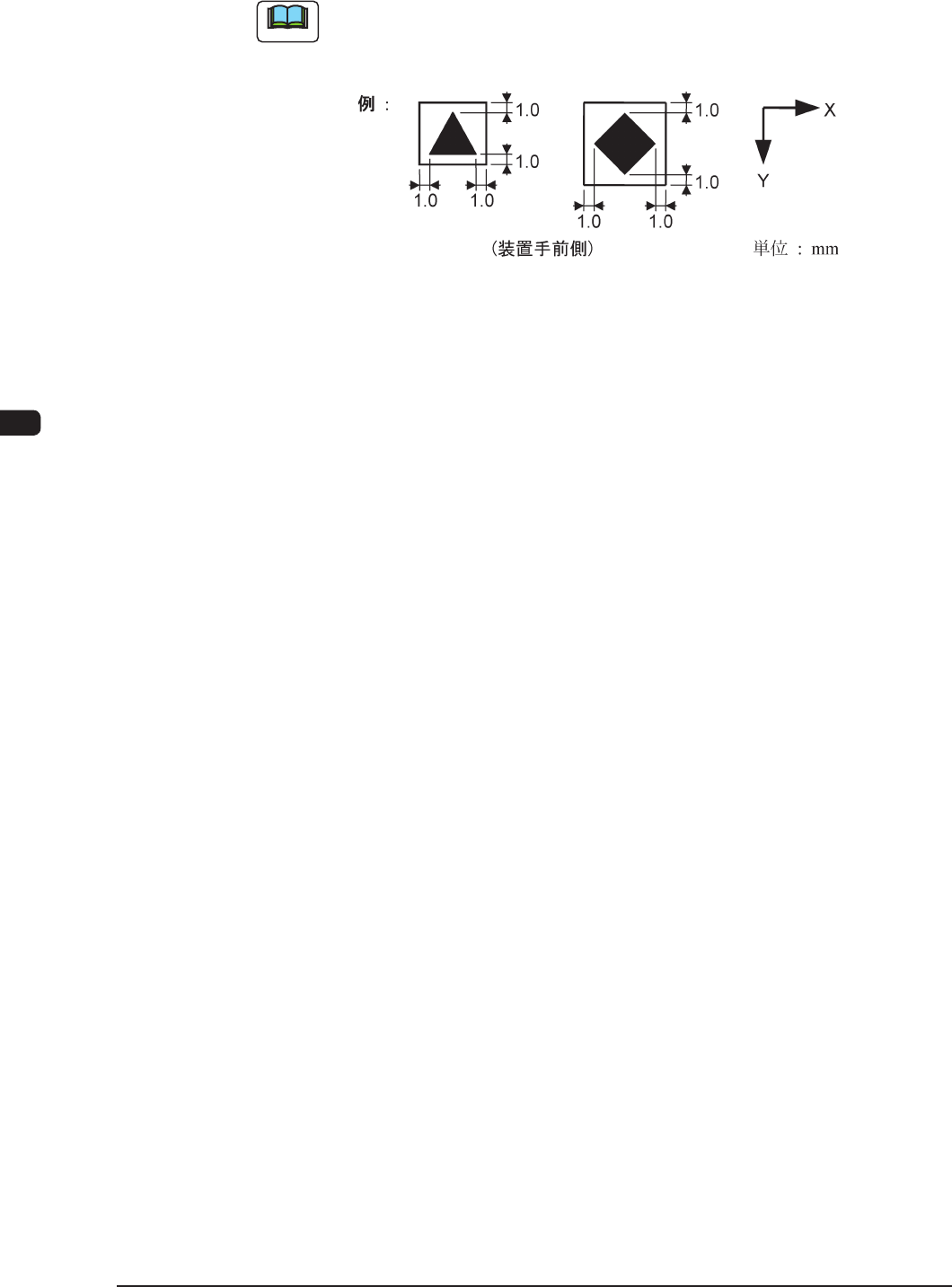

(a) 基板認識マークの最外形から X/Y 方向ともに “1.0 mm” の範囲には、
銅箔、レジスト、コーティング、シルク印刷および抜き穴など、誤認
識するものがないこと。
F1E14
(b) 基板認識マークは、基板の形状 (切欠き、抜き穴 )、構造物からの反射光、
装置外部からの光などの影響で認識できないことがあります。
(c) 基板認識マークは、周囲に対して十分なコントラストが得られること。
( 誤認識防止 )
(d) 指定したウインドウ内には、基板認識マークの他に基板認識マークと
類似したパターンなどの誤認識するものがないこと。
(e) 基板の反りが大きい場合は、基板認識マークを認識できない場合があ
りますので、認識テストを要します。
1010-004
1OM-1601
4-17
4 章 5. 吸着ノズルタイプ一覧表

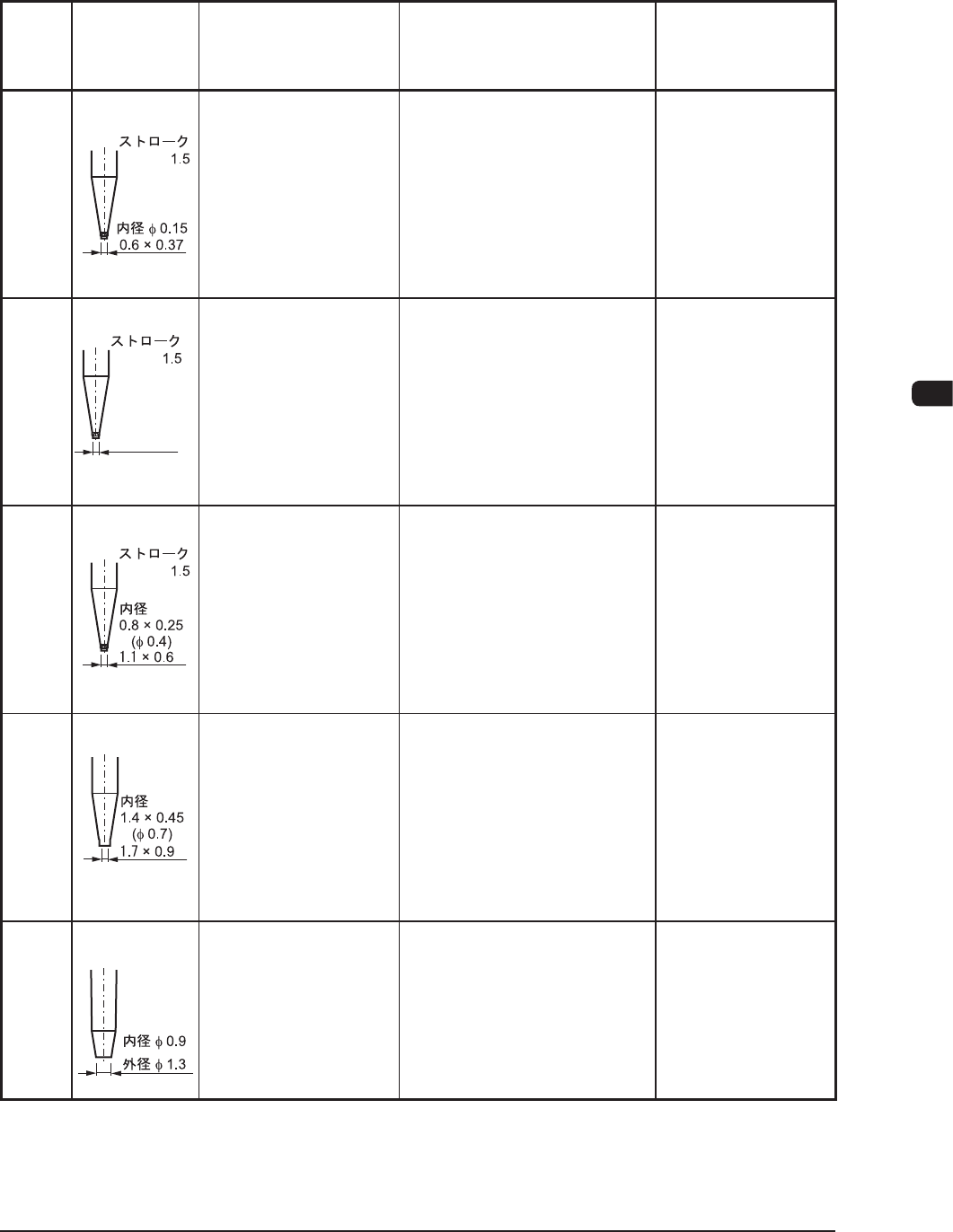

5. 吸着ノズルタイプ一覧表
装置には、納入仕様書に基づくノズルタイプが取付けられて出荷されます。
ノズル
タイプ
NO.
形 状
ノート a
チップ部品の大きさ
(mm)
ノート b
対象参考部品 備 考
HG22C
0.4 × 0.2
厚さ
0.2 ～ 0.3
0402 タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソフトマウント
ノズル
HG22C---
NOZZLE_HG22C
HG32C
内径
0.4 × 0.2
0.7 × 0.4
0.6 × 0.3
厚さ
0.2 ～ 0.3
0603 タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソフトマウント
ノズル
HG32C---
NOZZLE_HG32C
HG52C
1.0 × 0.5 ～
1.6 × 0.8
厚さ
0.3 ～ 0.6
1005 タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソフトマウント
ノズル
HG52C---
NOZZLE_HG52C
HG82C
1.6 × 0.8 ～
2.0 × 12.5
厚さ
0.45 ～ 0.8
1608 タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソフトマウント
ノズル
HG82C---
NOZZLE_HG82C
HV13C
2.0 × 1.25 ～
3.2 × 2.5
厚さ
0.45 ～ 1.25
2012 タイプの
抵抗、コンデンサ、
スーパーミニトランジ
スタ
•
反射認識用
ノズル
HV13C---
NOZZLE_HV13C
T1E5-1
1010-004
1OM-1601
4-18

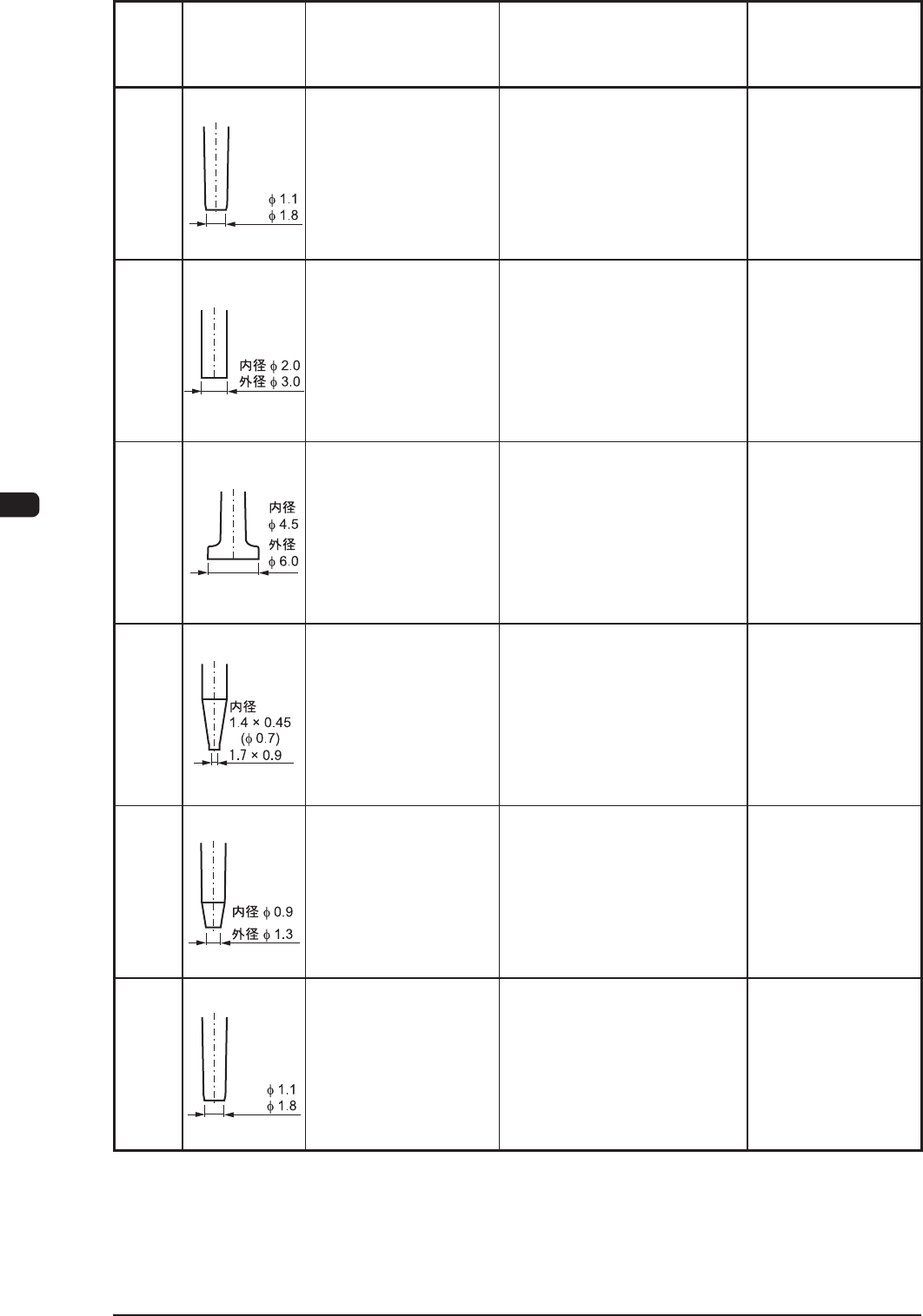

4 章 5. 吸着ノズルタイプ一覧表
1010-004
ノズル
タイプ
NO.
形 状
ノート a
チップ部品の大きさ
(mm)
ノート b
対象参考部品 備 考
HV14C
外径
内径
2.5 × 1.6 ～
4.0 × 3.0
厚さ
0.45 ～ 2.5
3216/3225 タイプの
コンデンサおよび抵抗、
タンタルコンデンサ A、
ミニモールドトランジ
スタ
•
反射認識用
ノズル
HV14C---
NOZZLE_HV14C
HA15C
4.5 × 2.5 ～
8.0 × 8.0
厚さ
1.0 ～ 6.5
4532 タイプ以上の
コンデンサおよび抵抗、
タンタルコンデンサ
B/C/D、
アルミ電解コンデンサ、
SOP 6 ～ 10 ピン
•
反射認識用
ノズル
HA15C---
NOZZLE_HA15C
HA19C
8.0 × 8.0 ～
19.8 × 19.8
厚さ
1.0 ～ 5.0
SOP
QFP
PLCC
•
反射認識用
ノズル
HA19C---
NOZZLE_HA19C
HV82C
1.6 × 0.8 ～
2.0 × 12.5
厚さ
0.45 ～ 0.8
1608 タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
HV82C---
NOZZLE_HV82C
HB03C
2.0 ×
φ
1.0 ～
3.5 ×
φ
1.5
円筒タイプの
抵抗およびダイオード
2.0 ×
φ
1.0
2.0 ×
φ
1.25
3.5 ×
φ
1.4
•
反射認識用
ノズル
•
V 溝付
HB03C---
NOZZLE_HB03C
HB04C
外径
内径
3.5 ×
φ
1.2 ～
6.0 ×
φ
2.8
円筒タイプの
抵抗およびダイオード
3.5 ×
φ
1.4
5.9 ×
φ
2.2
•
反射認識用
ノズル
•
V 溝付
HB04C---
NOZZLE_HB04C
T1E5-2
