1OM-1601 1-13 1 章 2. 各部の名称と機能 • 電源ブレーカのロック解除 電源ブレーカのロックレバーから南京錠を外します。 装置前面 電源ブレーカ ロックレバー 南京錠 電源ブレーカのロック F1A9 • 電源ブレーカのロック 装置を長時間使用しない場合は、電源ブレーカに南京錠をロックして ください。 手順 (1) 電源ブレーカのロックレバーを下図の A 方向に引き出す。 ( ロックレバーから手を離すと、ロックレバーが引…
1OM-1601
1-12
1 章 2. 各部の名称と機能
2.3 操作のための機構
2.3.1 電源ブレーカ

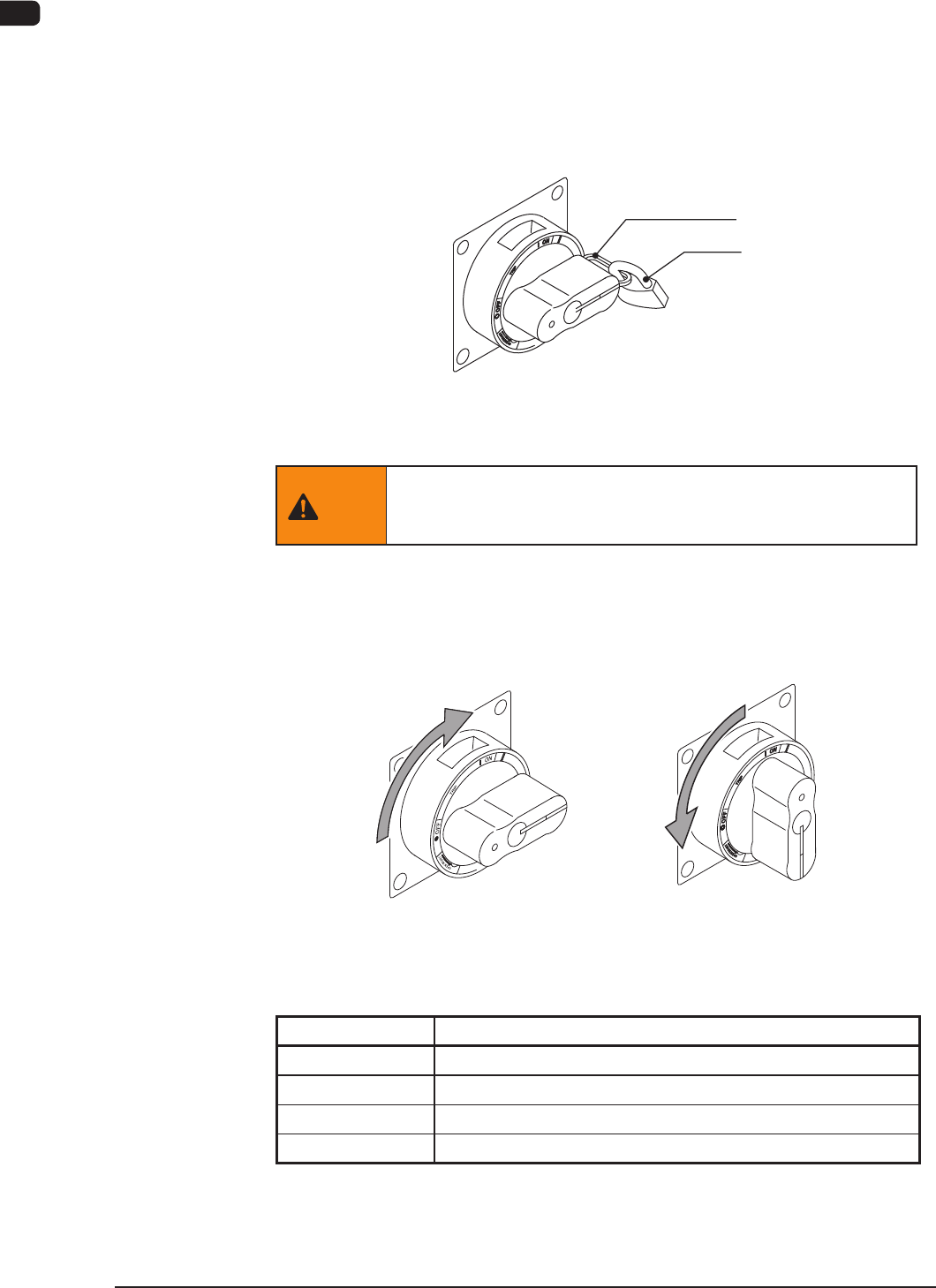

電源ブレーカは、本装置に電源を投入および遮断するためのブレーカで
す。
電源ブレーカは、南京錠でロックすることができます。
ロックレバー
南京錠
電源ブレーカ
F1A7
警告
メンテナンス作業を行う場合は、電源ブレーカを切り、
南京錠でロックしてください。
•
電源ブレーカの操作
装置に電源を投入するには、電源ブレーカを“ON”にします。
また、電源を遮断するには、電源ブレーカを“OFF” にします。
電源の投入 電源の遮断
電源ブレーカ
F1A8
記号 / 名称 機 能
|
（ON） 電源の投入
tripped 過電流による電源の遮断状態
○（OFF） 電源の遮断
RESET 未使用
T1A2
1010-004
1OM-1601
1-13
1 章 2. 各部の名称と機能
•

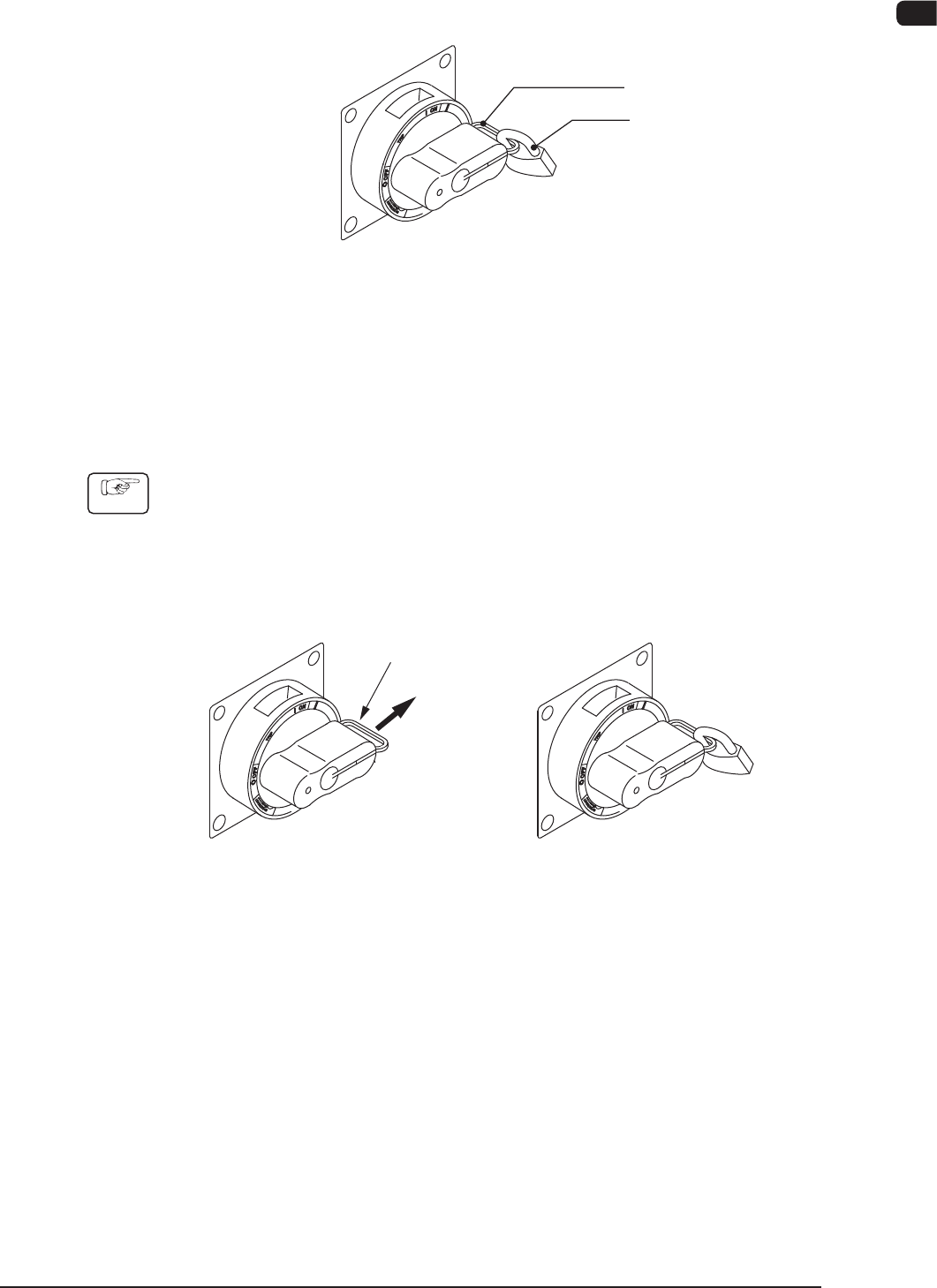

電源ブレーカのロック解除
電源ブレーカのロックレバーから南京錠を外します。
装置前面
電源ブレーカ
ロックレバー
南京錠
電源ブレーカのロック
F1A9
•
電源ブレーカのロック
装置を長時間使用しない場合は、電源ブレーカに南京錠をロックして
ください。
手順
(1) 電源ブレーカのロックレバーを下図の A 方向に引き出す。
( ロックレバーから手を離すと、ロックレバーが引き込んでしまいま
すので、手を離さないようにしてください。)
(2) ロック穴に南京錠をかける。
(ロック前) (ロック状態)
ロックレバー
A
F1A10
1010-004
1OM-1601
1-14
1 章 2. 各部の名称と機能

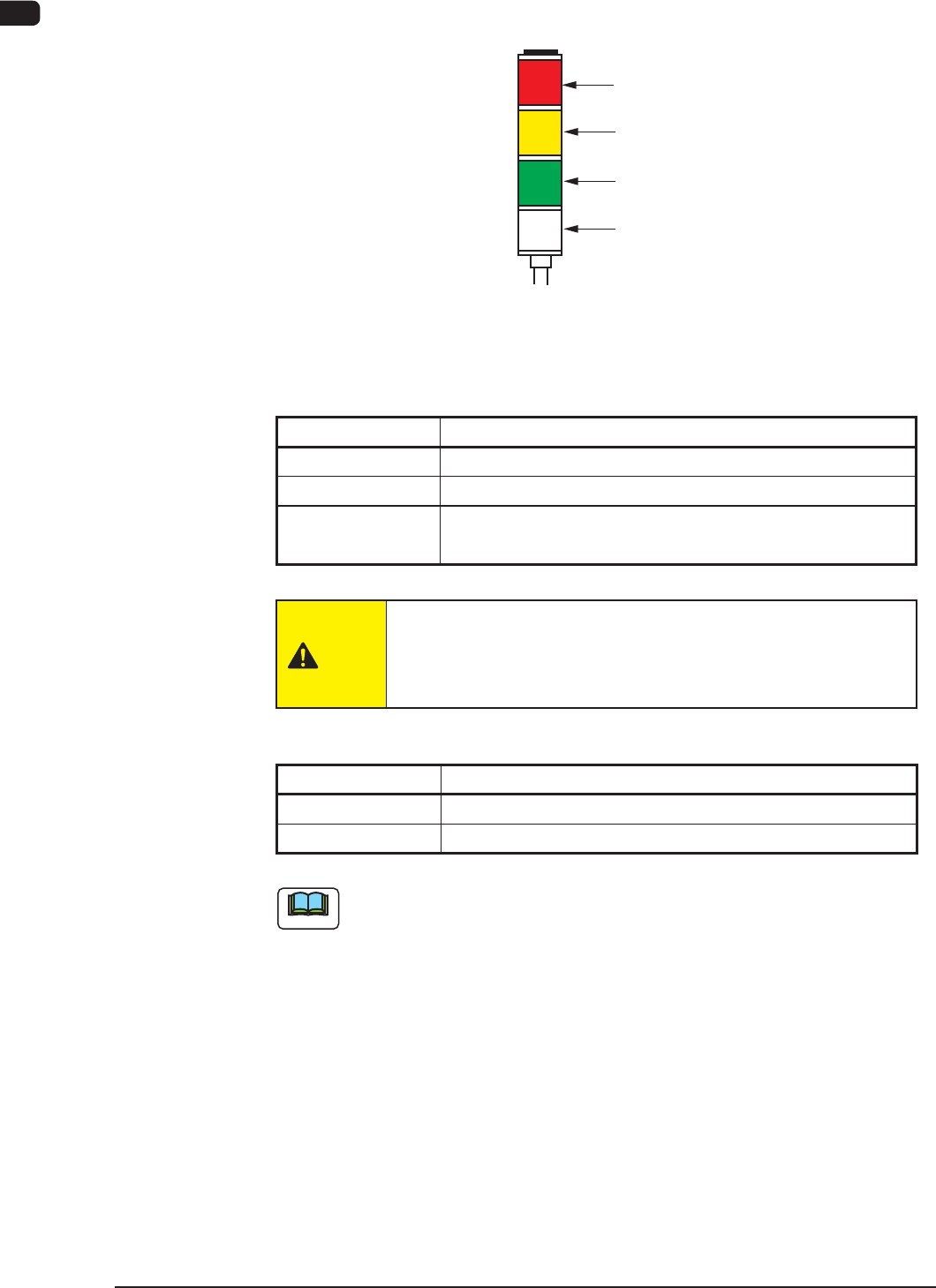

2.3.2 タワー灯
タワー灯は、装置の状態をランプとブザーで知らせます。
赤
黄
緑
ブザー
タワー灯 F1A11
•
ランプの点灯色
装置は、以下の設定で出荷されます。
点灯色 装置の状態
赤 異常発生 ( 運転停止 )
黄 部品切れ ( 予告 )
緑 生産運転
待機中は、点滅します。
T1A3
注意
タワー灯が緑色で点灯中または点滅中のときは、装置が動
いていなくても自動運転中 ( 待機状態 ) ですので注意し
てください。
•
ブザー
ブザー 装置の状態
連続音 非常停止
断続音 異常発生
T1A4
ノート
ランプの点灯色およびブザーに対する装置の状態は、環境設定で変更で
きます。
1010-003
