1OM-1601 3-20 3 章 2. 機種切替え 1 105-001 (2) 本体装置にテープフィーダ電源コネクタソケットを取付ける。 テープフィーダ電源コネクタソケット F1C17 (3) 装置本体にマグネットで取付けられているテープフィーダ接続ケー ブルをブラケットを下にした状態でテープフィーダに接続する。 ( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ フィーダの手動操作が可能となり、部品補給や調整を行う…
1OM-1601
3-19
3 章 2. 機種切替え
1105-001
2.2.6.1 テープフィーダの取付け
F1C15
注意
かがんで作業を行う場合は、テープフィーダ作業台に頭を
ぶつけて、けがのおそれがありますので、注意してくださ
い。
手順
(1) 部品補給を行うテープフィーダを一括交換カートのフィーダベース
から取外し、テープフィーダ保持ガイドに取付ける。
( テープフィーダ保持ガイドに沿わせ、突き当るまでゆっくり挿入し
ます。)
突き当るまで挿入する
F1C16
1OM-1601
3-20
3 章 2. 機種切替え
1105-001

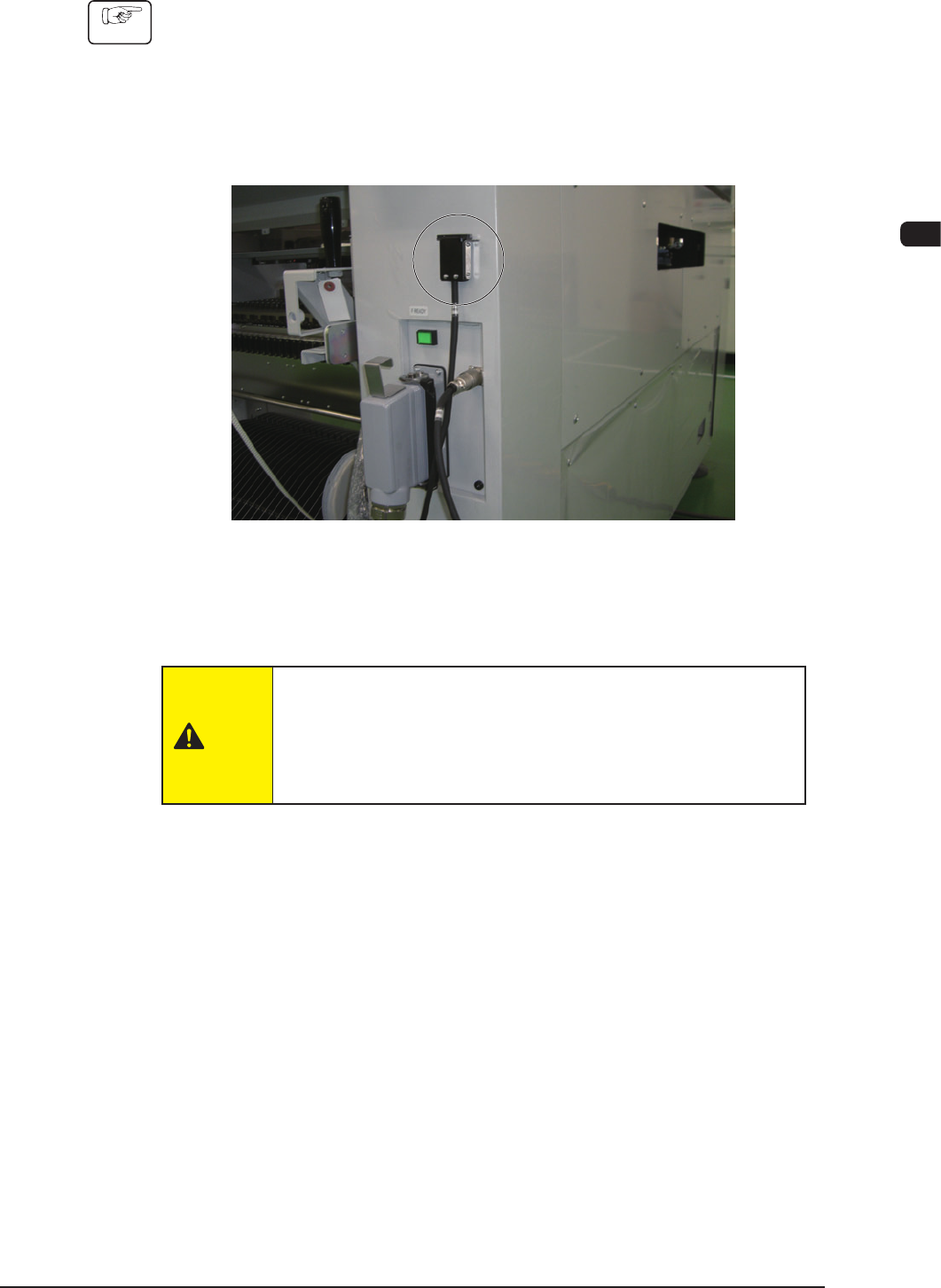

(2) 本体装置にテープフィーダ電源コネクタソケットを取付ける。
テープフィーダ電源コネクタソケット
F1C17
(3) 装置本体にマグネットで取付けられているテープフィーダ接続ケー
ブルをブラケットを下にした状態でテープフィーダに接続する。
( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ
フィーダの手動操作が可能となり、部品補給や調整を行うことが可
能になります。)
ブラケットを下にして接続
F1C18
注意
テープフィーダ接続ケーブルをテープフィーダに接続する
際、テープフィーダを抑えずに行うと、テープフィーダ保
持ガイドから外れて落下する可能性があります。確実に
フィーダを抑えながら接続をしてください。
1OM-1601
3-21
3 章 2. 機種切替え
1105-001
2.2.6.2 テープフィーダの取外し
手順
(1) テープフィーダが動作停止していることを確認する。
( テープ送り、カバーテープ巻取りが動作していないことを確認して
ください。)
(2) テープフィーダ接続ケーブルをテープフィーダから取外し、装置本
体にマグネットにて取付ける。
F1C19
(3) テープフィーダをテープフィーダ保持ガイドから取外し、一括交換
カートのフィーダベースに取付ける。
注意
フィーダの機種によっては重量の重いものもあります。
フィーダを取外す際に片手で行ないますと、ガイドから外
れたときの重みを片手では支えきれない場合があり落下の
危険があります。両手で支えながら外してください。
