3 章 3. 部品の補給
3.3 スプライシング機能を使用して部品を補給する場合
スプライシング機能を使用して、生産運転を停止させることなくテープ
フィーダにテーピング部品を補給することができます。
注 意
スプライシング作業を行うには、スプライシングテープおよび
テープカット治具が必要です。
“運転方法”→“運転方法指定”→“スプライシング”画面で、指定した
条件を満たした時に、スプライシング予告画面が表示されます。

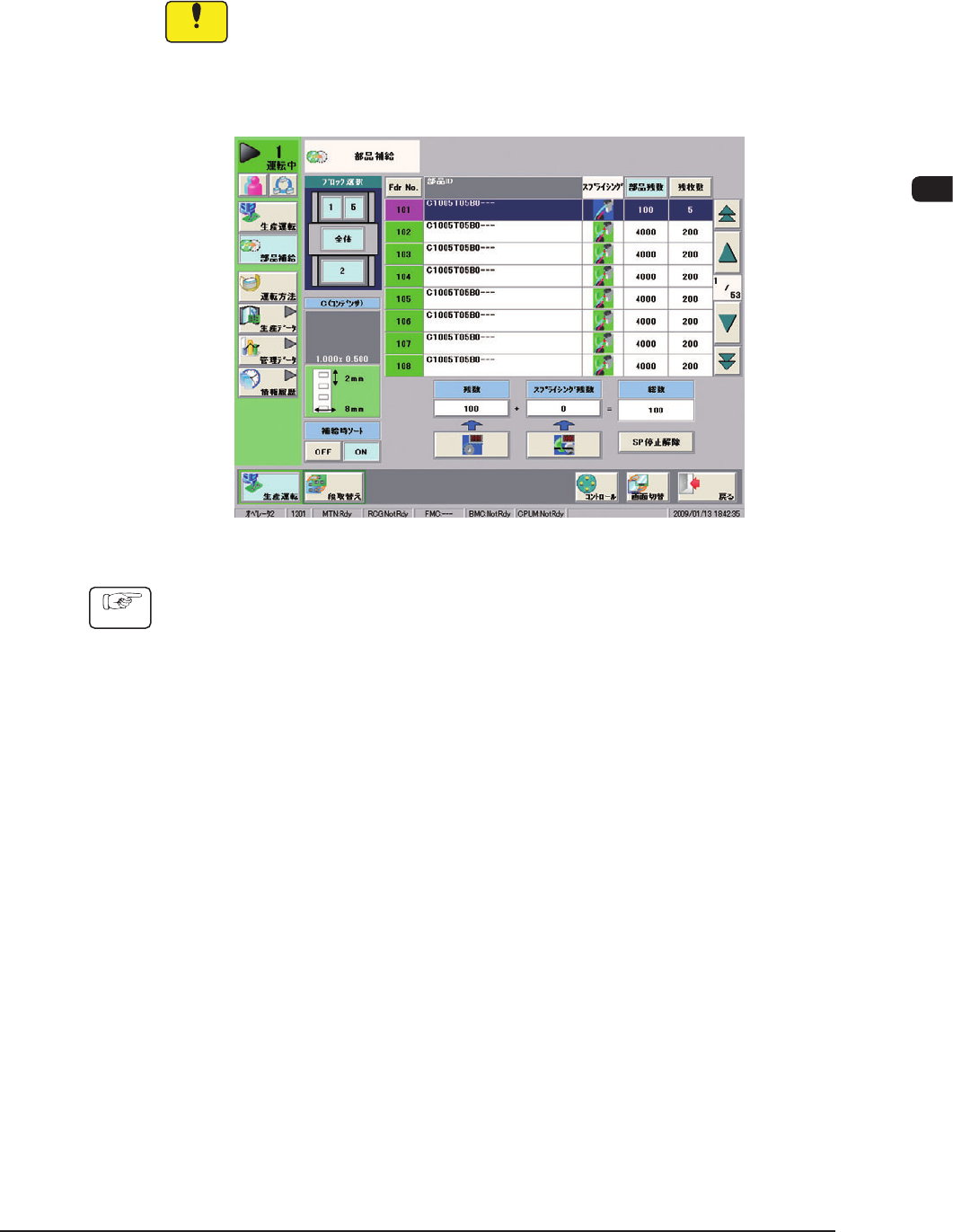

F1C35
手順
(1) 装置情報の内容を確認し、 [OK] ボタンを押す。
“装置情報”画面が閉じます。
(2) 生産運転メイン画面で [ 部品補給 ] ボタンを押し、“部品補給”画
面に切替える。
1010-004
1OM-1601
3-40
3 章 3. 部品の補給
(3) 予告画面にスプライシングの準備が必要と表示された Fdr.No のボタ
ンを押し、部品データ概要を確認する。
( スプライシング準備が必要な部品はスプライシングアイコンが赤く
表示されます。)

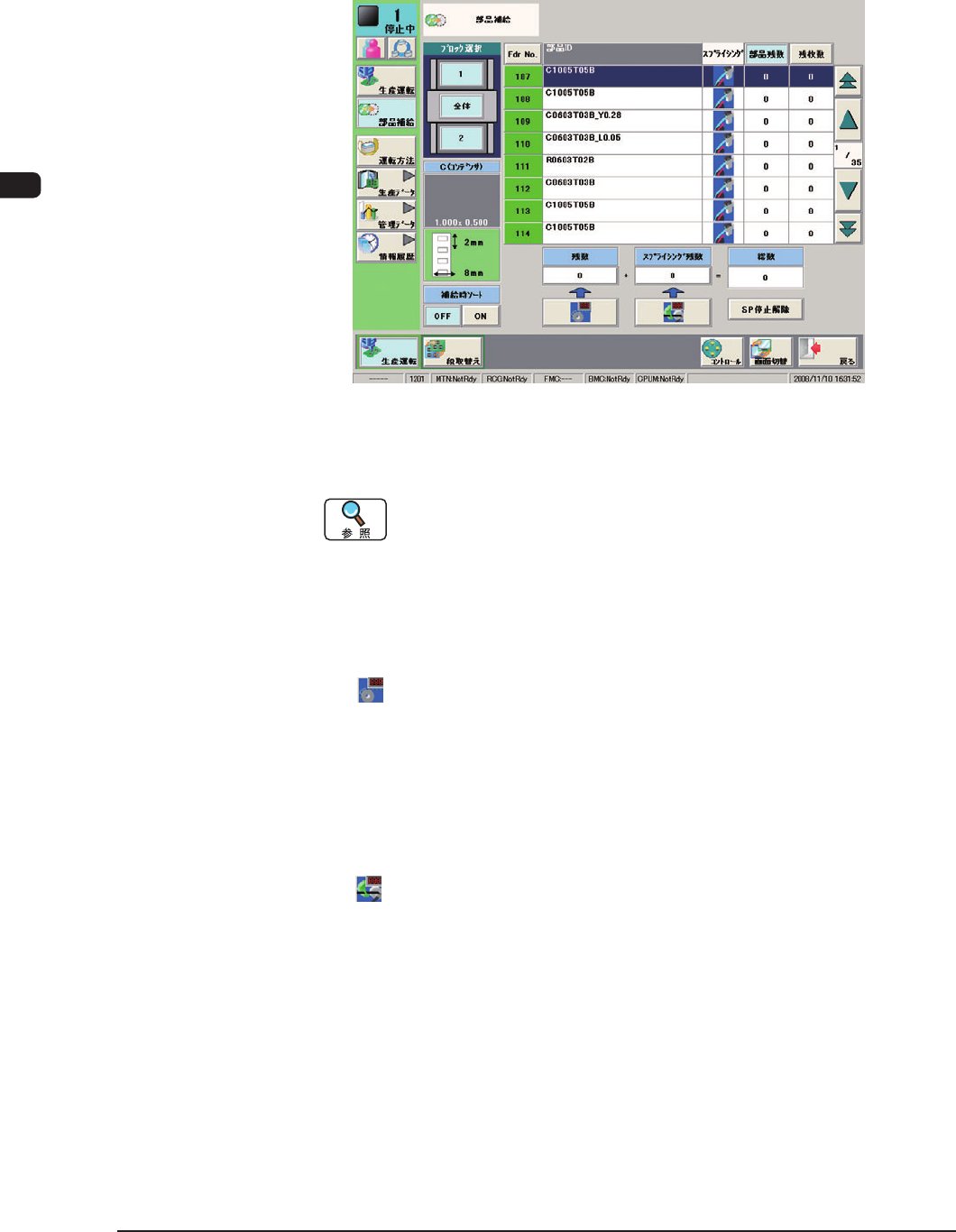

F1C36
(4) スプライシング作業を行い、フィーダに部品を補給する。
スプライシング作業の詳細については、“SIGMA-G4/G5 テープ
フィーダ”取扱説明書の“6. スプライシング”を参照してくださ
い。
(5) 補給した部品を設定する。
•
新品のテーピングをスプライシングした場合
[
]( 部品補給 ) ボタンを押します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認
します。
•
使用済みのテーピングをスプライシングした場合
( テーピングの部品数が部品ライブラリデータで設定した数量と違
う場合 )
[
]( スプライシング残数 ) ボタンを押し、“スプライシング残数”
入力画面で補給した部品の数を入力します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認
します。
1105-005
1OM-1601
3-41
3 章 3. 部品の補給
3.4 フィーダホットスワップ機能を使用して部品を補給する場合
フィーダホットスワップ機能を使用して、生産運転を停止させることなく
フィーダに部品を補給することができます。
3.4.1 フィーダホットスワップ機能設定
手順
(1) “運転方法”画面の“運転方法指定”タブで [ 制御 ] ボタンを押し、“制
御”画面を表示させる。
F1C36-1
(2) “制御”画面で“リカバリ方法設定”の“後回しリカバリ”を選択し、
[ 適用 ] ボタンを押す。
(3) “運転方法指定”タブで [ フィーダ ] ボタンを押し、“フィーダ”画
面を表示させる。
F1C36-2
(4) “フィーダ”画面の“運転中フィーダ抜差しモード”で“使用する”
を選択し、[ 適用 ] ボタンを押す。
