使用 说 明 书 厦门 宇 电 自 动 化 科 技 有 限 公 司 ww w . yu d i a n . c o m 17 / 72 2.2 接线端子 定义 2 . 2 . 1 接 线 注 意 事 项 1 为了避免受到干扰，请将信号线与动力电源线分开走线。 2 电缆请使用屏蔽线（横截面积 0.5mm 2 ~ 1.25mm 2 ），屏蔽层单端接地。导线剥线长度应为 6 ~8mm （图 1 ）。 3 端子接线 请使 用压接 端子 ，请使用…
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
16
/
72
2.1. 1 盘装式安装 方式
1
仪表安 装 孔 间距 请根据不 同 尺寸 及 安装 支架方 式 留出 合 适 的距离，必 要 时 仪 表允许并排 紧 密 安 装方 式。建 议
A/D/D61/C/E 尺寸左右间距≥8mm，上下间距≥30mm；B/F 尺寸左右间距≥30mm，上下间距≥8mm （图 1）。
2
将仪表插入面板安装孔，将安装支架从外壳开口侧压入，暂时固定主体（图 2）。
3
紧固安装支架和端子接线时，请将紧固扭矩设为 0.39~0.58N·m。
图 1
图 2
2.1. 2 导轨式模块 安装方式
(1) 请将模块安装到 35mmDIN 导轨上。
(2) 仪表附近若有其他发热设备如调功器、固态继电器，应排布在仪表上方或离输入端较远的一侧；如上图所示的几种
安装方式，输入端在箭头指示位置，请尽量远离热源，保证散热（图 1）。
(3) 导轨模块应垂直安装，为了维护方便建议上下左右间距最小 50mm（图 2）。
(4) 接线建议采用铜管长度 10mm 以上针型端子,针形端子推荐型号 E0510、E7510，针形端子结构如图所示，要求
F≥10mm，D≤1.5mm，W≤3mm。
(5) 电源和通讯端子接线时，请将紧固扭矩设为 0.2N·m。
(6) 应避免安装到超出规格要求的温度和湿度、有腐蚀性气体、机械振动超出规格范围、户外等场合。
图 1
图 2
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
17
/
72
2.2 接线端子定义
2.2. 1 接线注意事 项
1 为了避免受到干扰，请将信号线与动力电源线分开走线。
2
电缆请使用屏蔽线（横截面积 0.5mm
2
~ 1.25mm
2
），屏蔽层单端接地。导线剥线长度应为 6 ~8mm（图 1）。
3

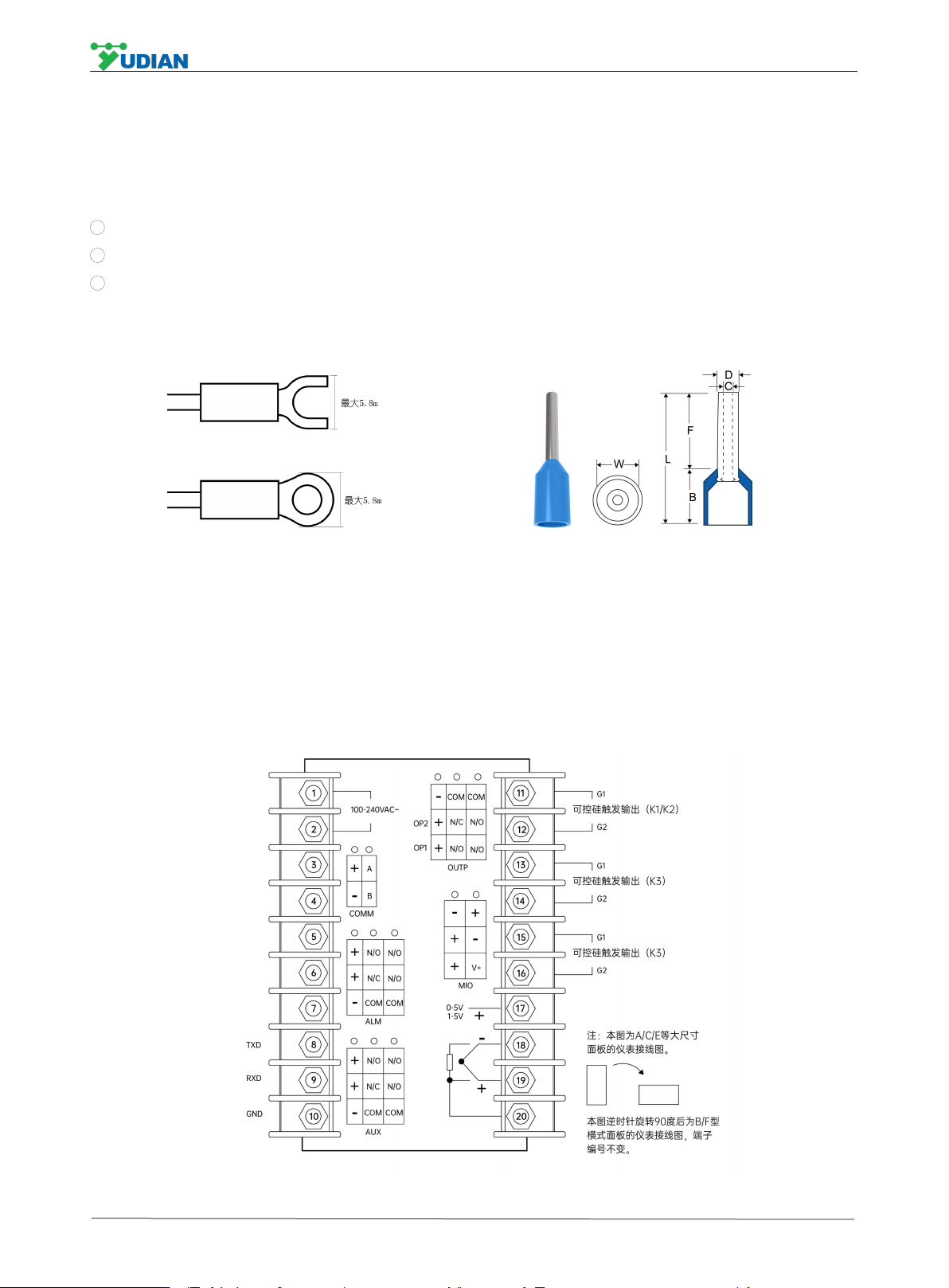

端子接线请使用压接端子，请使用适合压接端子的接线材料及压接工具。盘装式仪表 压接端子尺寸形状为下图的 M3.0
端子。E7\D71 导轨型模块接线建议采用下图铜管长度 10mm 以上针型端子（图 2）。
图 1
图 2
2.2. 2 盘装式仪表 接线图

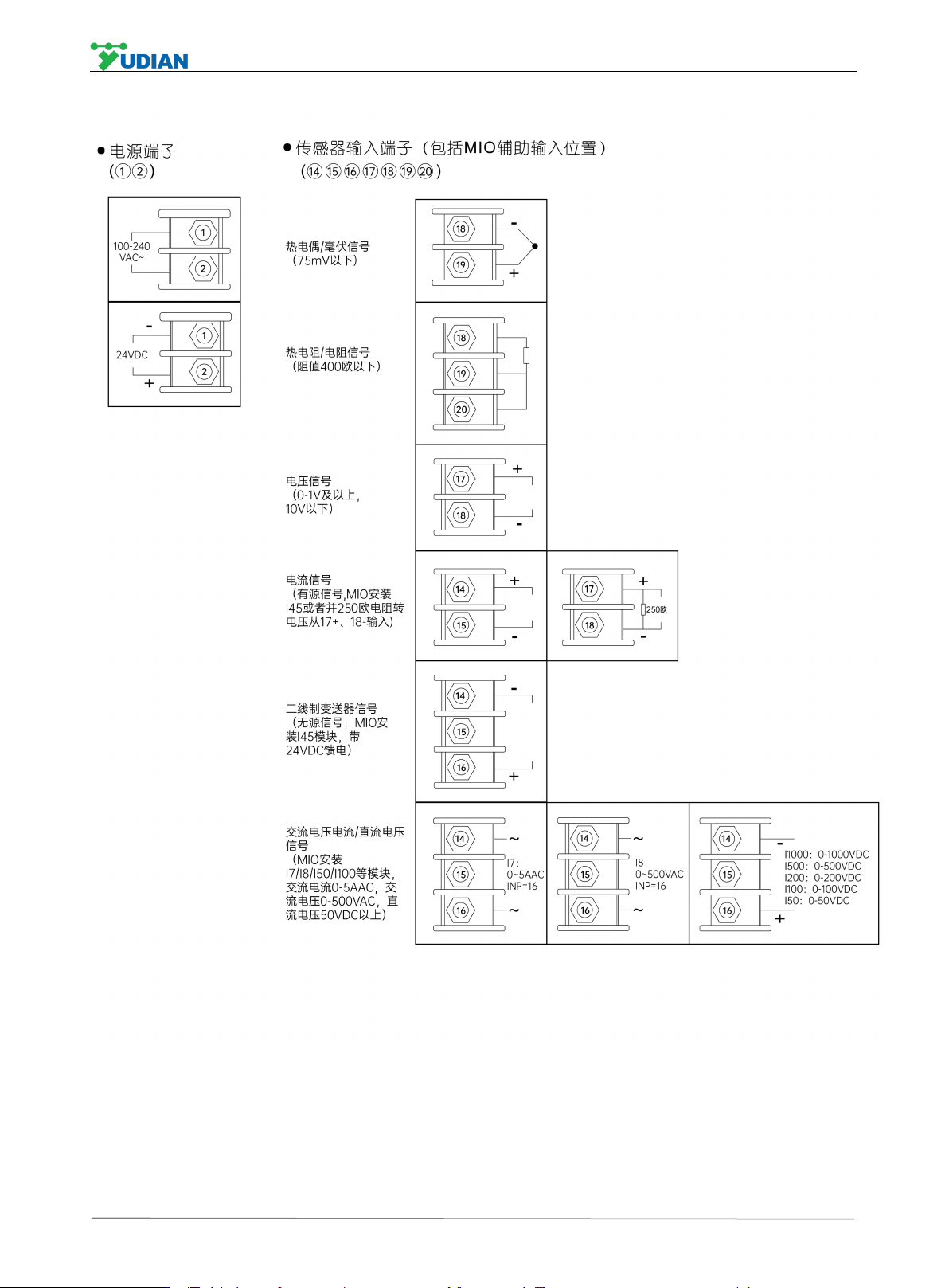

2.2.2.1 A/B/C/E/F/E5/E51 尺寸端子排列图
注：因技术升级或特殊订货等原因，仪表随机接线图如与本说明书不符，请以随机接线图为准。
