使用 说 明 书 厦门 宇 电 自 动 化 科 技 有 限 公 司 ww w . yu d i a n . c o m 26 / 72 2. 2 .3 2 E7 型 面 板 仪 表 （ 2 2 . 5 X 1 0 0 m m ） 接 线 图 如 下 ：
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
25
/
72
2.2.3.1 D71 型接线图如下：
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
26
/
72

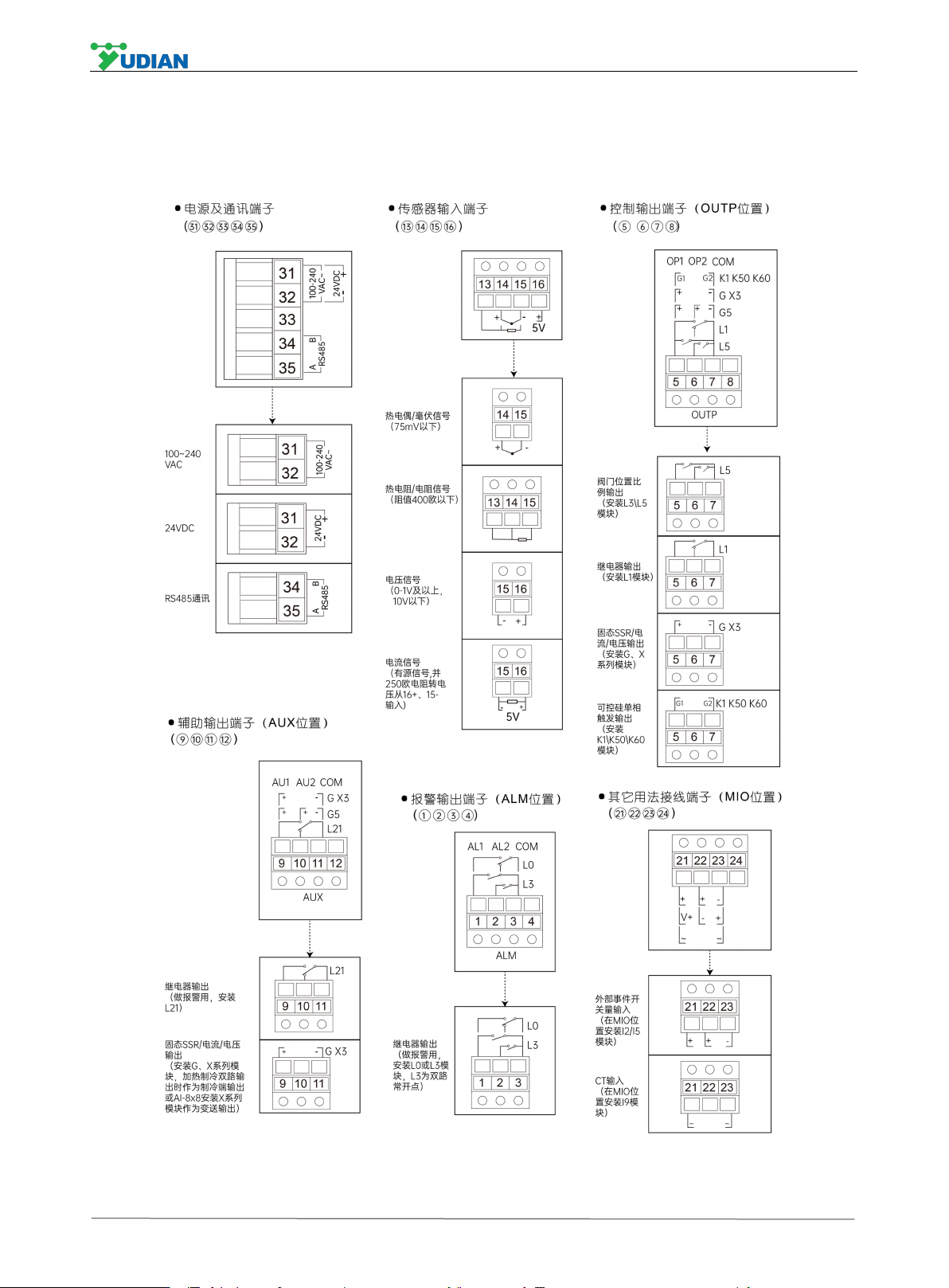

2.2.32 E7 型面板仪表（22.5X100mm）接线图如下：
使用说明书
厦门宇电自动化科技有限公司 www.yudian.com
27
/
72
2.2. 4 热电偶冷端 补偿方式说明
利用接线方式选择热电偶冷端自动补偿模式：采用热电偶作为输入信号时，根据热电偶测温原理，需要对热电偶冷
端进行温度补偿，AI仪表可测量仪表后部接线端附近温度对热电偶冷端进行自动补偿，但由于测量元件的误差、仪表本身
发热及仪表附近其它热源等原因，常导致自动补偿方式偏差较大，最坏情况时可能超过2℃。故对测量温度精度要求较高
时，可外置一只接线盒，将PT100电阻（需另行购买）及热电偶冷端都放在一起并远离各种发热物体，这样由补偿造成的
测量不一致性可小于0.3℃。由于PT100电阻本身误差原因可能造成室温有少许误差，可用ScB参数加以修正。将外接的热
电阻改为精密固定电阻，还可实现恒温槽补偿功能。如果将外接的电阻改为短路线，可实现冰点补偿，此时要求将热电偶
冷端（热电偶或补偿导线与普通导线连接处）放置在冰水混合物（0℃）内，其补偿精度可高可达0.1℃以上。
2种补偿模式接线图如下：
